Kapitelübersicht
Dieses Kapitel enthält Informationen zum Aus- und Einbau des
Motor-/Ölkühlers und der verbundenen Komponenten. Wenn
Probleme auftreten, die eine Fehlerbehebung erfordern, siehe
Kapitel 18, „Fehlersuche".
Persönliche Sicherheit
Die unsachgemäße oder unvollständige Wartung/Reparatur
eines Kettenladers mit Gummiketten kann gefährlich sein und
Maschinenschäden sowie Verletzungen verursachen oder zum
Tod führen.
Wartungs- oder Reparaturarbeiten an einem Kettenlader mit
Gummiketten dürfen erst durchgeführt werden, wenn Sie die
Informationen in diesem Handbuch gelesen und vollständig
verstanden haben. Lesen Sie das Bedienungs- und
Wartungshandbuch bezüglich der korrekten Wartungsverfahren,
bevor Sie einen Kettenlader mit Gummiketten in Betrieb nehmen.
Wartungsarbeiten dürfen an einem Kettenlader mit Gummiketten
erst durchgeführt werden, wenn Sie zur persönlichen Sicherheit
Kapitel 1 (Produktsicherheit) gelesen und verstanden haben.
Vorbereitung der Maschine
Ein ungewolltes Anlassen der Maschine kann zu Verletzungen
oder zum Tod des Personals führen, das an dem Kettenlader mit
Gummiketten arbeitet.
Vor dem Durchführen von Wartungsarbeiten an einem Kettenlader
mit Gummiketten als Vorsichtsmaßnahme die Batteriekabel von
den Batterieklemmen trennen, die Batterieklemmen abkleben und
den Zündschlüssel abziehen.
Ein Schild mit der Aufschrift „Nicht in Betrieb nehmen" gut
sichtbar als Hinweis für das Personal auf laufende Arbeiten
an der Maschine anbringen.
Aus- und Einbau
Nachstehend werden die Verfahren zum Aus- und Einbau für
die folgenden Komponenten der Motor-/Ölkühler-Baugruppe
beschrieben:
•
Lüfterschutzgitter
•
Lüfter
•
Lüfterverkleidung
•
Motor-/Ölkühler
Hinweis: Es werden nur die Verfahren für die oben angegebenen
Komponenten der Motor-/Ölkühler-Baugruppe beschrieben.
Der Teilekatalog für den PT-80 enthält Explosionszeichnungen,
die als optische Hilfen beim Ausbau und bei der Montage anderer
Systemkomponenten dienen.
Hinweis: Schematische Darstellungen der Komponenten des
Filter- und des Kühlsystems finden Sie auf Seite 3-1 und 3-2.
Lüfterschutzgitter
Ausbau
Erforderliches Werkzeug
Ringmaulschlüssel
Steckschlüssel
Steckschlüssel und Verlängerung (optional)
8-1

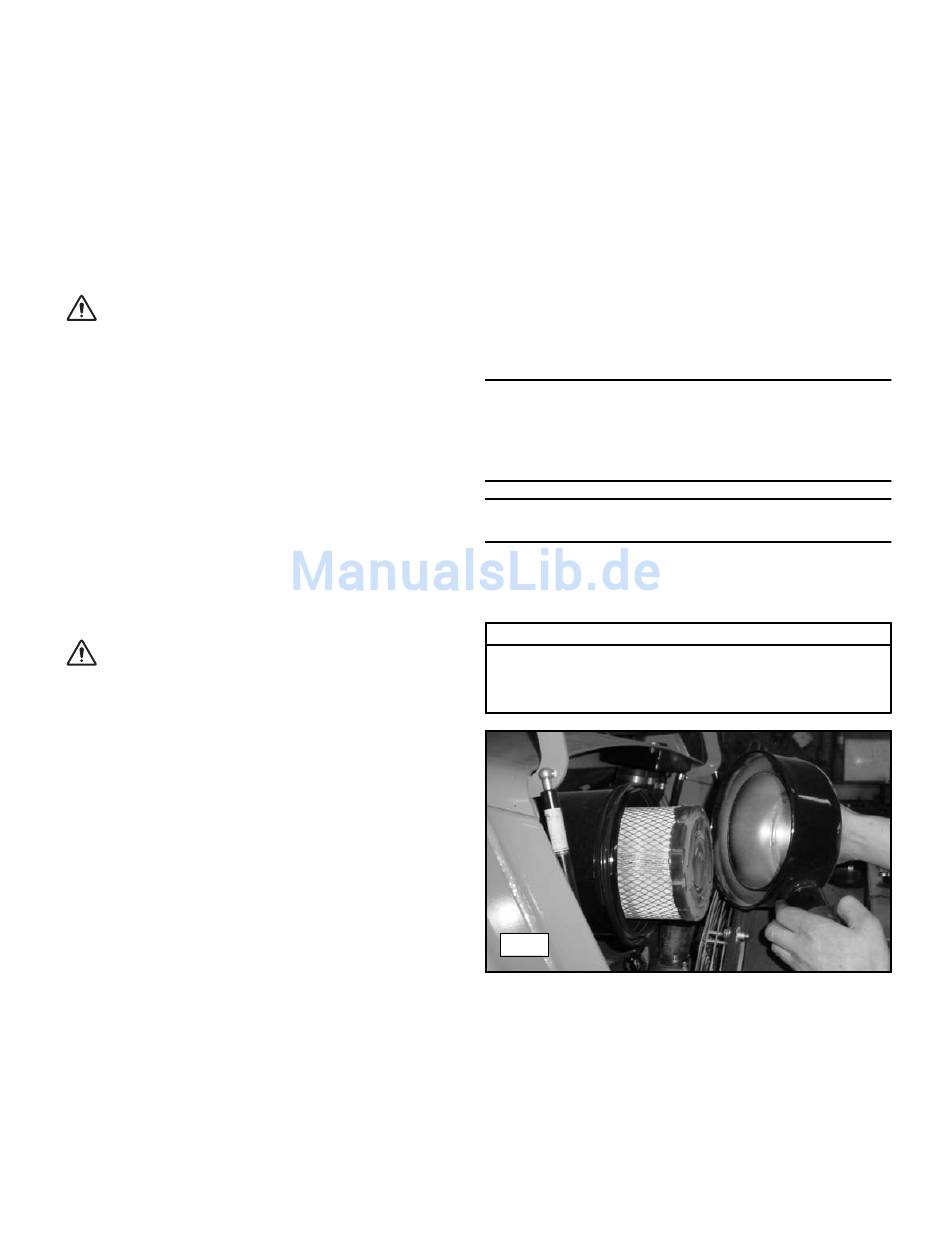

1. Endkappe und Einsätze des Luftfilters entnehmen,
um Freiraum zum Entfernen des Lüfterschutzgitters zu
schaffen. (Abb. 1)
8-1
8. Motorkühler und
Hydraulikölkühler
