B . U t i l i c e l a s h e r r a m i e n t a s p r e s e n t e s p a r a e l m o n t a j e .
C . A n t e s d e c o m e n z a r l a i n s t a l a c i ó n , v e r i f i q u e q u e d i s p o n e d e t o d a s l a s p i e z a s .

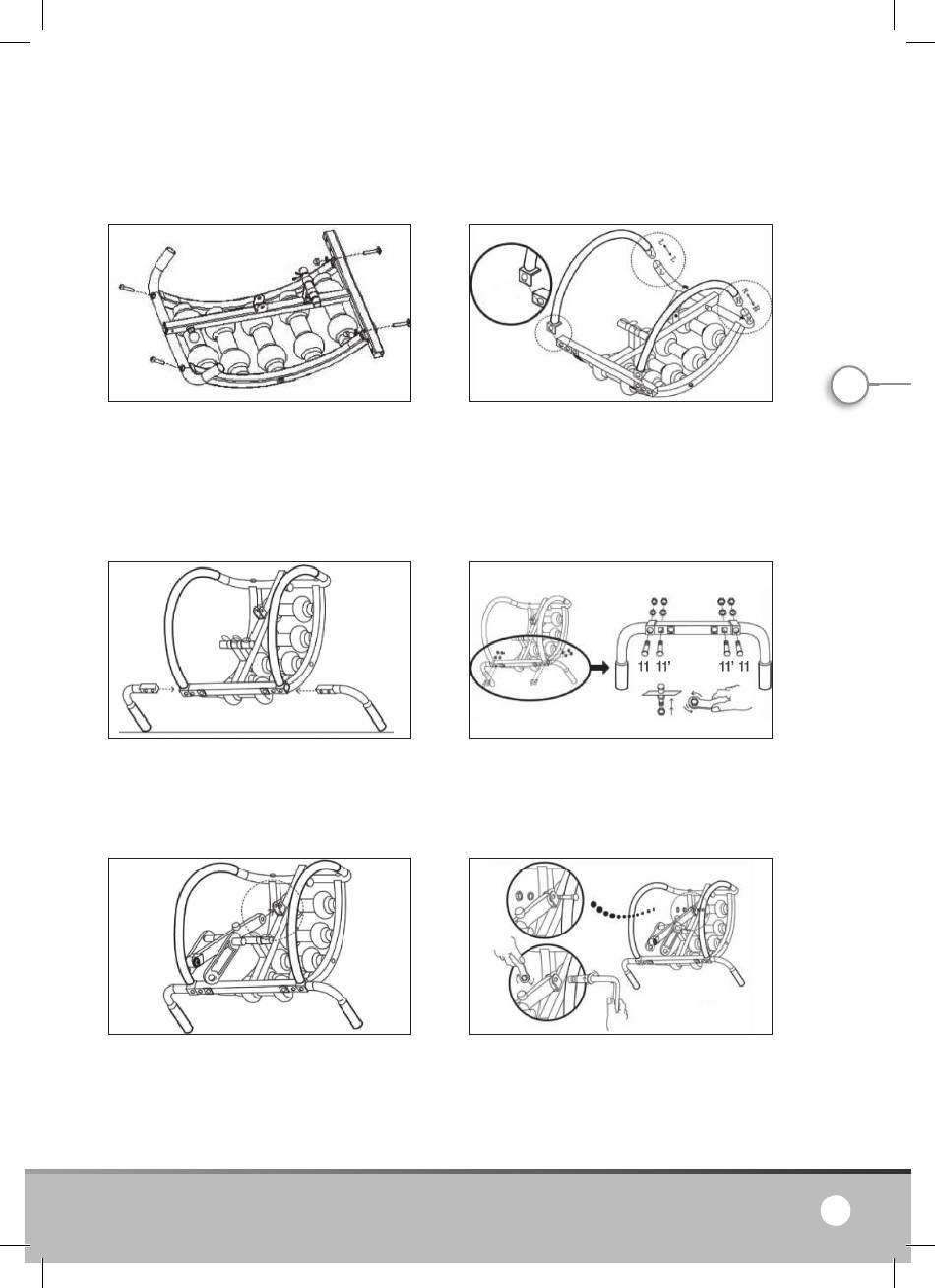

2 . I N S T R U C C I O N E S D E M O N T A J E :
F I G . 1 : P o n e l a p i e z a p r i n c i p a l ( 1 ) s o b r e e l s u e l o y f i j a
l a p i e z a s e c u n d a r i a ( 2 ) c o n l a s a r a n d e l a s p l a n a s ( Ø 8 )
( 1 2 ) , l a s t u e r c a s ( M 8 ) ( 1 0 ) y l o s p e r n o s ( 2 x M 8 * 3 8 )
( 1 1 ) . D e l o t r o l a d o , f i j a c o n l a s a r a n d e l a s p l a n a s ( Ø 8 )
( 1 2 ) y l o s t o r n i l l o s a l l e n ( 9 ) .
F I G . 3 : C o l o q u e l a s e m p u ñ a d u r a s ( 5 ) e n l a p i e z a
p r i n c i p a l ( 1 ) .
F I G . 5 : E j e c u t e l a u n i ó n d e l a p i e z a a r t i c u l a d a ( 7 )
c o n l a p i e z a p r i n c i p a l ( 1 ) t a l y c o m o s e i l u s t r a e n e l
d i b u j o .
F I G . 2 : C o n e c t e l o s d o s t u b o s ( R = d e r e c h o y
L = i z q u i e r d o ) ( 4 ) s o b r e l o s a g u j e r o s a d e c u a d o s .
F I G . 4 : F i j e l a s e m p u ñ a d u r a s ( 5 ) y l o s t u b o s ( 4 ) c o n
l a a r a n d e l a p l a n a ( Ø 8 ) ( 1 2 ) , l a t u e r c a ( M 8 ) ( 1 0 ) y e l
p e r n o ( 2 x M 8 * 3 8 ) ( 1 1 ) + ( 2 x M 9 * 3 5 ) ( 1 1 ' ) .
F I G . 6 : F i j e l a p i e z a a r t i c u l a d a ( 7 ) c o n l a a r a n d e l a
p l a n a ( Ø 8 ) ( 1 2 ) , l a t u e r c a ( 1 3 ) y e l t o r n i l l o a l l e n ( 9 ) .
