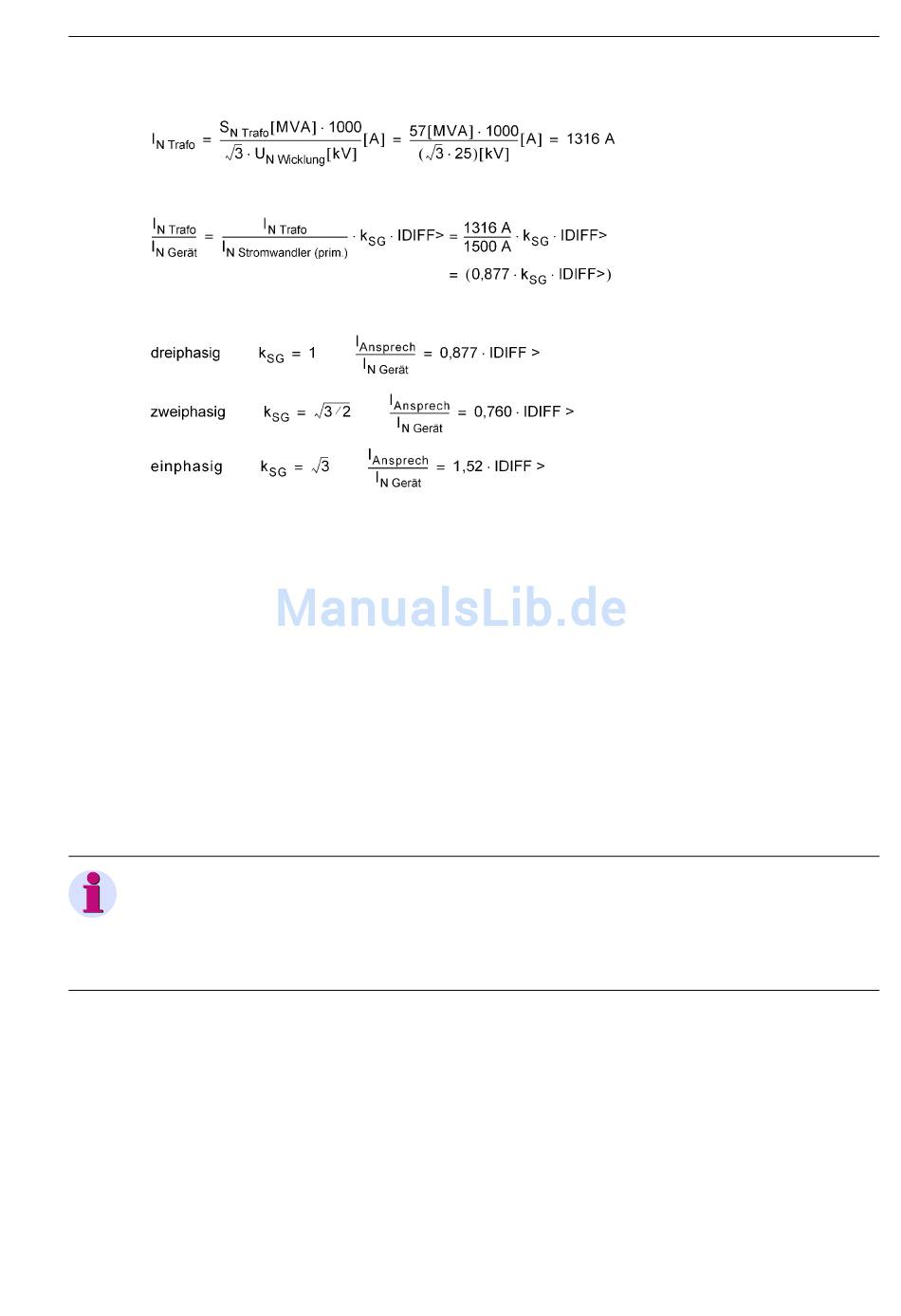

Für die Unterspannungswicklung gilt:
Bei der Prüfung dieser Wicklung wird der Ansprechwert (auf Gerätenennstrom bezogen)
Wegen der ungeraden Schaltgruppenziffer gelten die Ansprechwerte
Verdrahtung
Wichtig ist insbesondere die Überprüfung der korrekten Verdrahtung und Zuordnung aller Schnittstellen des
Gerätes. Hierbei unterstützt Sie die unter dem Randtitel beschriebene „Testfunktion für die Kontrolle der
binären Ein- und Ausgänge".
Die analogen Eingänge können über Plausibilitätsprüfungen, wie unter dem Randtitel „Sekundärprüfung" be-
schrieben, kontrolliert werden.
Funktionsprüfung
Als Funktionsprüfung der Schutzrelais ist lediglich die Plausibilitätsprüfung der Betriebsmesswerte mittels Se-
kundärprüfeinrichtung erforderlich, um eventuelle Transportschäden auszuschließen (siehe auch Randtitel
„Sekundärprüfung" in diesem Abschnitt).
Unterspannungsschutz
Hinweis
Falls im Gerät der Unterspannungsschutz projektiert und eingeschaltet ist, so ist folgendes zu beachten: Es ist
durch besondere Maßnahmen sichergestellt, dass das Gerät nicht sofort nach Zuschalten der Hilfsversor-
gungsspannung wegen der noch fehlenden Messspannung anregt. Aber sobald der Betriebszustand 1 (Mess-
größen vorhanden) erreicht wird, erfolgt die Anregung.
Leuchtdioden
Nach Prüfungen, bei der Anzeigen an den LED erscheinen, sollten diese zurückgestellt werden, damit sie In-
formationen nur über die gerade durchgeführte Prüfung liefern. Dies sollte mindestens je einmal über den
Rückstelltaster an der Frontkappe und über die Binäreingabe für Fernrückstellung (sofern rangiert) erfolgen.
Beachten Sie bitte, dass es auch eine selbsttätige Rückstellung bei Eintritt eines neuen Fehlerfalls gibt und
dass das Setzen neuer Meldungen wahlweise von der Anregung oder einem Auslösekommando abhängig
gemacht werden können (Parameter 610 FEHLERANZEIGE).
