Bild 2-59
2.17.2

Einstellhinweise

Allgemeines
Der Rückleistungsschutz kann nur wirken und ist nur zugänglich, wenn diese Funktion bei der Projektierung
der Schutzfunktionen (Abschnitt 2.4, Adresse 131, RÜCKLEISTUNG = vorhanden eingestellt wurde. Wird die
Funktion nicht benötigt, wird nicht vorhanden eingestellt. Unter Adresse 3101 RÜCKLEISTUNG kann die
Funktion Ein- oder Ausgeschaltet oder nur das Auslösekommando gesperrt werden (Block. Relais).
Kommt eine Rückleistung zustande, so muss der Turbosatz vom Netz abgetrennt werden, da der Betrieb der
Turbine ohne einen gewissen Mindestdampfdurchsatz (Kühlwirkung) unzulässig ist oder bei einem Gasturbo-
satz die motorische Belastung für das Netz zu groß wird.
Ansprechwerte
Die Höhe der aufgenommenen Wirkleistung wird durch die zu überwindenden Reibungsverluste bestimmt und
liegen anlagenbedingt in folgenden Größenordnungen:
• Dampfturbinen: P
• Gasturbinen: P
• Dieselantriebe: P
Es wird jedoch empfohlen, beim Primärversuch die Rückleistung mit dem Schutz selbst zu messen. Als Ein-
stellwert wählt man etwa den 0,5-fachen Wert der gemessenen und unter den prozentualen Betriebsmesswer-
ten auslesbaren Schleppleistung. Insbesondere bei großen Maschinen mit sehr kleiner Schleppleistung sollte
die Korrekturmöglichkeit der Winkelfehler der Strom- und Spannungswandler (siehe Abschnitte 2.5 und 3.3)
genutzt werden.
SIPROTEC, 7UM62, Handbuch
C53000-G1100-C149-8, Ausgabedatum 05.2010

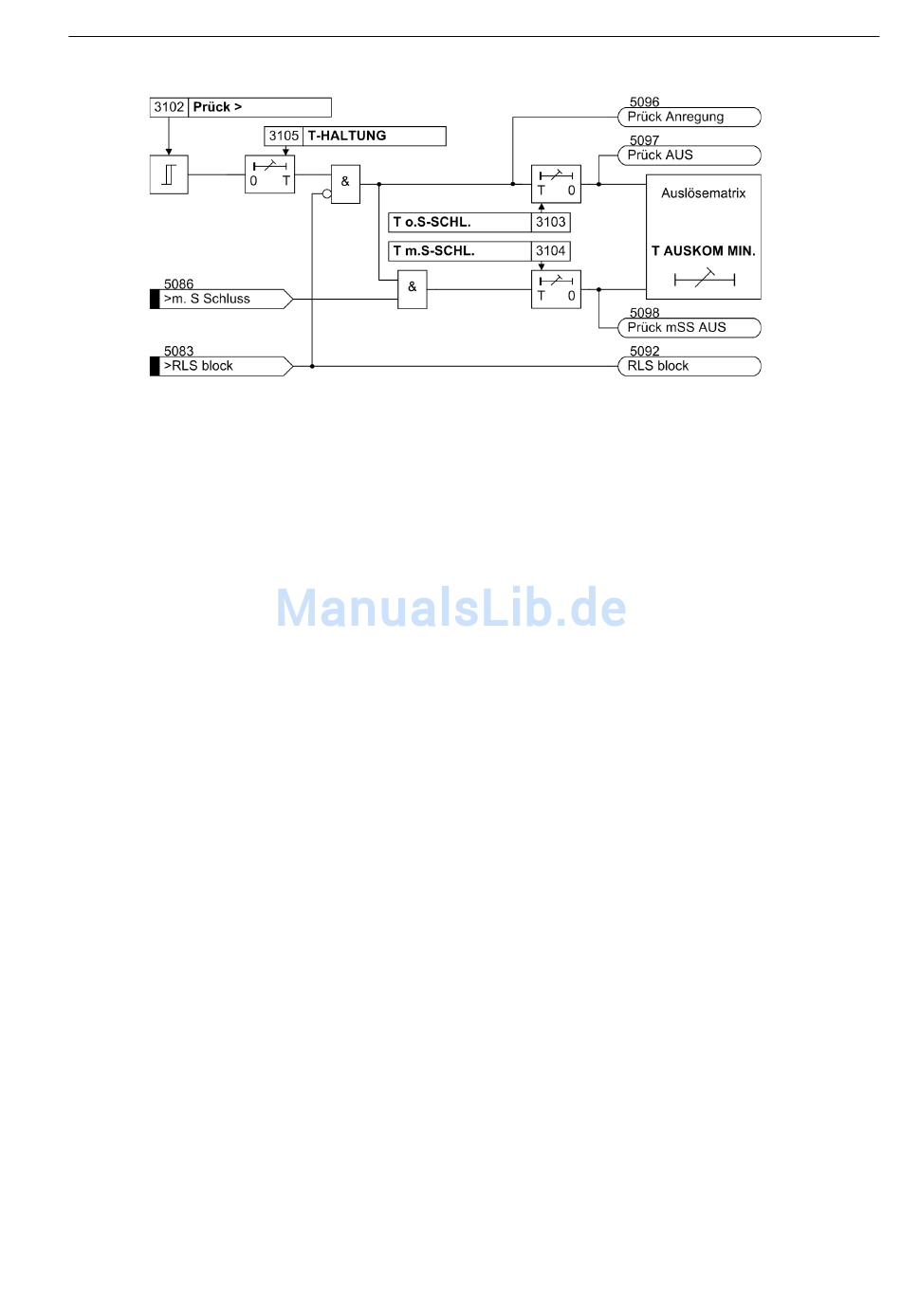

Logikdiagramm des Rückleistungsschutzes
/S ≈ 1 % bis 3 %
Rück N
/S ≈ 3 % bis 5 %
Rück N
/S > 5 %
Rück N
Funktionen
2.17 Rückleistungsschutz
147
