Applikation zur Erweiterung binärer Ein-/Ausgänge
von 7SJ80 und 7SK80 mit der SICAM I/O-Unit 7XV5673
In diesem Dokument ist die Erweiterung binärer Ein-/Ausgänge der Compact-
Schutzgeräte 7SJ80 und 7SK80 über den Port A mit der SICAM I/O-Unit beschrieben.
Die SICAM I/O-Unit 7XV5673 hat 6 binäre
Eingänge und 6 binäre Relais-Ausgänge.
Ein 7SJ80 oder 7SK80 kann mit bis zu zwei
SICAM I/O-Units 7XV5673-0JJ00-1AA1
kombiniert werden. Die Schutzgeräte müssen
hierfür mit dem Ethernet-Servicemodul (nicht
IEC 61850) an Port A bestückt sein. Somit kann
jeder 7SJ80 oder 7SK80 mit bis zu 12 binären
Ein- und Ausgängen erweitert werden (siehe
Bild unten). Alle Einstellungen der SICAM I/O-
Units können über einen Web-Browser (z.B.
Internet Explorer) vorgenommen werden.
Hinweis: Diese Applikationsbeschreibung ist
nur als zusätzliche Benutzerinformationen zu
sehen und setzt voraus, dass der Anwender Kenntnisse zur allgemeinen Bedienung und Nutzung der
Geräte und ihren Grundfunktionen, wie in den Gerätehandbüchern beschrieben, besitzt.

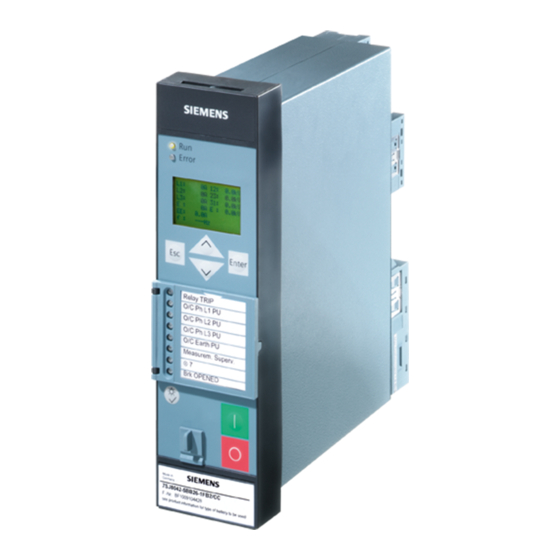

7SJ80x
SIEMENS
RUN
ERROR
L1: 0A 12: 0.0kV
L2: 0A 12: 0.0kV
L3: 0A 12: 0.0kV
E : 0A 12: 0.0kV
EE:
f :
Esc
Enter
Anregung L1
Anregung L2
Anregung L3
Anregung E
Aus L1
Aus L2
Aus L3
SIEMENS
7SJ8031-5EB00-1HE0
SIPROTEC Compact
mit Ethernet-Port A
IP-Adresse 192.168.10.200
Subnet Maske 255.255.255.0
Für eine Erweiterung bis zu je 6 binären Ein- und Ausgängen wird eine SICAM I/O-Unit
7XV5673-0JJ00-1AA1 mit einem doppeltgeschirmten CAT5 Ethernet-Patchkabel (1:1 oder crossed
over) direkt an das Schutzgerät (z.B. 7SJ80) Port A angeschlossen.
Für eine Erweiterung bis zu 12 binären Ein-/Ausgängen werden zwei SICAM I/O-Units 7XV5673 und
ein spezieller Y-Ethernet Adapter 7KE6000-8GD00-0BA2 benötigt (siehe Bild oben).
Das Schutzgerät wird mit DIGSI 4 auf einem Notebook über die USB-Frontschnittstelle eingestellt.
Die SICAM I/O-Units und das Schutzgerät können aber auch über einen zweiten (temporären)
Y-Ethernet Adapter parallel eingestellt werden.
Tipp: Zur IBS einen zusätzlichen Y-Ethernet Adapter 7KE6000-8GD00-0BA2 bestellen.
7XV5673_APP_IO-UNIT_7SX80_A2_DE.DOCX
Y-Adapter für internen Switch
Doppelt geschirmtes
Ethernet CAT 5 Patch Kabel
J
1
P
2
12
11 3
4
10
9 5
8 6
H 7
7
6 8
5 9
N / -
10
4
L / +
3 11
12
2
1 N
SIEMENS
6 BE
6 BA
I/O-Unit 1
7XV5673-0JJ00-1AA1
IP-Adresse 192.168.10.55
Subnet Maske 255.255.255.0
Port Nr. 51000
Seite 1 von 18
J
1
P
2
12
11 3
4
10
9 5
8 6
H 7
7
6 8
5 9
N / -
10
4
L / +
3 11
12
2
1 N
SIEMENS
6 BE
6 BA
I/O-Unit 2
7XV5673-0JJ00-1AA1
IP-Adresse 192.168.10.56
Subnet Maske 255.255.255.0
Port Nr. 51001
s
D IG SI 4
B row ser
Bedien-PC für die
Konfiguration der
I/O Units und des
SIPROTEC Gerätes
IP-Adresse 192.168.10.3
Subnet Maske 255.255.255.0
