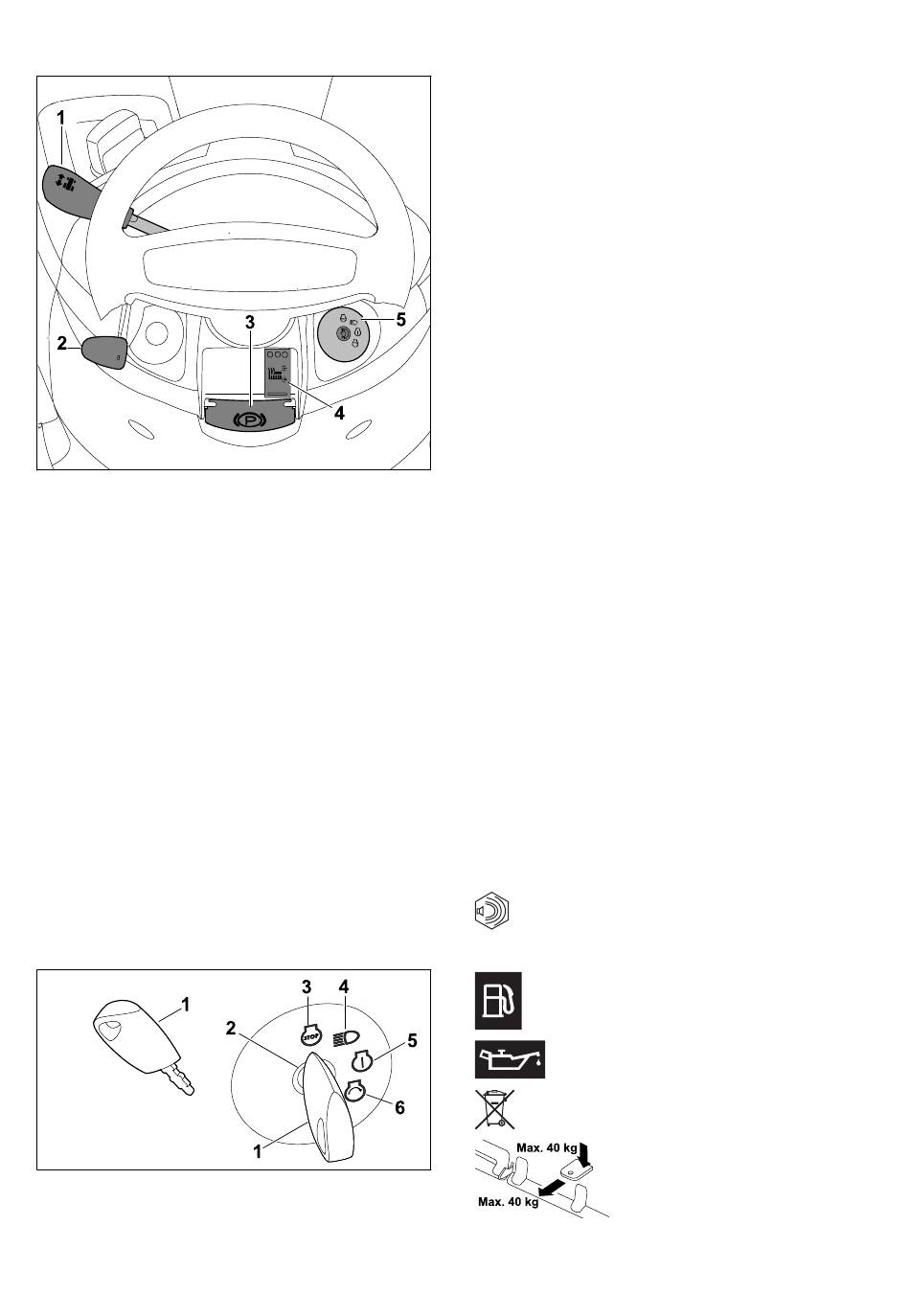

3.2 Armaturenbrett
1 Hebel für Fahrtrichtung
Der Hebel dient zur Wahl der Fahrtrichtung
vorwärts oder rückwärts.
2 Hebel für Gas mit Choke
Der Hebel dient zur Gasverstellung sowie
zum Einschalten und Ausschalten des Cho‐
kes.
3 Hebel für Parkbremse
Der Hebel dient zum Aktivieren und Deakti‐
vieren der Parkbremse.
4 Schalter für Mähwerk
Der Schalter dient zum Einkuppeln und Aus‐
kuppeln der Messer.
5 Zündschloss mit Lichtschalter
Das Zündschloss dient zum Starten und
Abstellen des Motors und zum Einschalten
und Ausschalten der Scheinwerfer.
3.3 Zündschloss und Zündschlüs‐
sel
1 Zündschlüssel
Der Zündschlüssel dient zur Bedienung des
Zündschlosses. Der Zündschlüssel kann nur
in der Position „Motor aus" in das Zünd‐
4
schloss gesteckt oder aus dem Zündschloss
abgezogen werden.
2 Zündschloss
Das Zündschloss dient zum Starten und
Abstellen des Motors und zum Einschalten
und Ausschalten der Scheinwerfer.
3 Position „Motor aus"
In der Position „Motor aus" sind der Motor
und die Scheinwerfer ausgeschaltet.
4 Position „Scheinwerfer ein"
In der Position „Scheinwerfer ein" sind die
Scheinwerfer eingeschaltet. Die Scheinwerfer
können bei abgestelltem oder laufendem
Motor eingeschaltet werden. Bei abgestelltem
Motor ertönt in dieser Stellung nach einiger
Zeit ein Signalton als Hinweis, dass die Batte‐
rie entladen wird.
5 Position „Zündung ein"
In der Position „Zündung ein" sind die Schein‐
werfer ausgeschaltet. In dieser Stellung führt
die Elektronik eine Selbstdiagnose durch.
Nach dem Starten des Motors springt der
Zündschlüssel zurück in diese Stellung. Bei
abgestelltem Motor ertönt in dieser Stellung
nach einiger Zeit ein Signalton als Hinweis,
dass die Batterie entladen wird.
6 Position „Motor starten"
In der Position „Motor starten" wird der Anlas‐
ser betätigt. Nach dem Starten des Motors
springt der Zündschlüssel zurück in die Posi‐
tion „Zündung ein".
3.4 Symbole und Funktionsüber‐
sicht
Die Symbole können auf dem Aufsitzmäher sein
und bedeuten Folgendes:
Garantierter Schallleistungspegel nach
L
Richtlinie 2000/14/EG in dB(A), um
WA
Schallemissionen von Produkten ver‐
gleichbar zu machen.
Dieses Symbol kennzeichnet den
Kraftstofftank-Verschluss.
Dieses Symbol kennzeichnet den
Motoröl-Verschluss.
Produkt nicht mit dem Hausmüll ent‐
sorgen
Angabe der maximal zulässi‐
gen Stützlast und Zuglast
3 Übersicht
