italiano
► Rimuovere dado (7), vite (8), rondelle (9) e
anello elastico (10).
► Scollegare il cavo rosso (11) dal polo positivo
della batteria.
Il polo positivo è scollegato.
► Estrarre la batteria.
► Applicare le viti, le rondelle, gli anelli elastici e
i dadi ai poli della batteria per la conserva‐
zione.
► Riporre i cavi di collegamento nello scomparto
batteria.
► Chiudere lo scomparto batteria,

15.6.2.3 Montaggio della batteria

AVVISO
Se la batteria non è sufficientemente carica, può
essere impossibile avviare il tagliaerba semo‐
vente.
► Controllare lo stato di carica della batteria
con un misuratore idoneo.
► Se la tensione della batteria è inferiore a
11,5 V, caricare la batteria con un carica‐
batterie idoneo.
► Sistemare il tagliaerba semovente su una
superficie piana.
► Spegnere il motore,
► Attivare il freno di parcheggio,
► Estrarre la chiave d'accensione e conservarla
in un luogo sicuro.
► Sganciare il cesto raccolta erba,
► Aprire lo scomparto batteria,
► Disporre la batteria in posizione di montaggio,
15.6.2.1.
► Se viti, rondelle, anelli elastici e dadi sono
applicati ai poli della batteria per la conserva‐
zione, allentarli dalle rispettive posizioni.

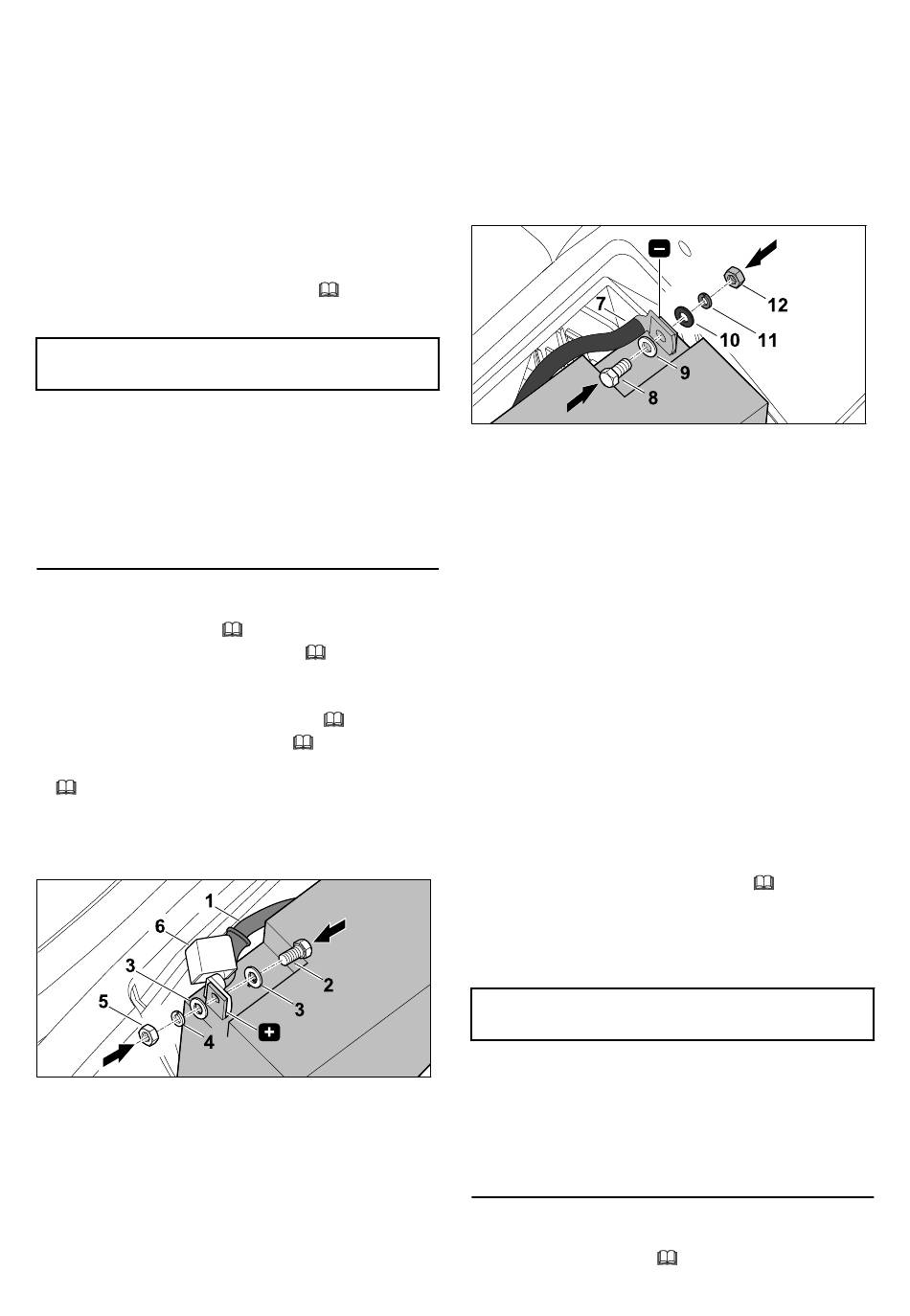

► Collegare il cavo rosso (1) al polo positivo
della batteria.
► Innestare la vite (2) attraverso la rondella (3).
► Infilare la vite (2) e la rondella (3) attraverso il
foro del cavo di collegamento e il foro del polo
della batteria.
► Applicare la rondella (3) e l'anello elastico (4)
dall'altro lato sulla vite (2).
162
15.6.1.2.
9.2.
11.5.1.
6.2.2.
15.6.1.1.
► Girare il dado (5) sulla vite (2).
► Applicare 2 chiavi inglesi sul dado (5) e sulla
vite (2).
► Stringere il dado (5) a 6–8 Nm e trattenerlo
con la seconda chiave inglese.
► Calzare completamente il cappuccio (6) sul
raccordo a vite.
Il polo positivo è collegato.
► Collegare il cavo nero (7) al polo negativo
della batteria.
► Infilare la vite (8) attraverso la rondella (9),
attraverso il foro del cavo di collegamento e il
foro del polo della batteria.
► Applicare la rondella (10) e l'anello ela‐
stico (11) dall'altro lato sulla vite (8).
► Girare il dado (12) sulla vite (8).
► Applicare 2 chiavi inglesi sul dado (12) e sulla
vite (8).
► Stringere il dado (12) a una coppia di 6–8 Nm
e trattenerlo con la seconda chiave inglese.
Il polo negativo è collegato.
► Alzare la batteria.
► Inclinare leggermente verso l'interno la batte‐
ria.
► Guidare verso il basso la batteria in modo con‐
trollato.
I cavi di collegamento sono regolarmente ripo‐
sti nello scomparto batteria.
► Chiudere lo scomparto batteria,
15.6.3

Ricarica della batteria

Ricarica della batteria mediante il connettore di
ricarica
AVVISO
Un impiego errato dei caricabatterie può danneg‐
giare la batteria o l'impianto elettrico del
tagliaerba semovente.
► Caricare la batteria solo se montata e solo
con i caricabatterie specificati.
► Attenersi alle istruzioni d'uso del caricabat‐
terie.
► Sistemare il tagliaerba semovente su una
superficie piana.
► Spegnere il motore,
