15 Manutenzione

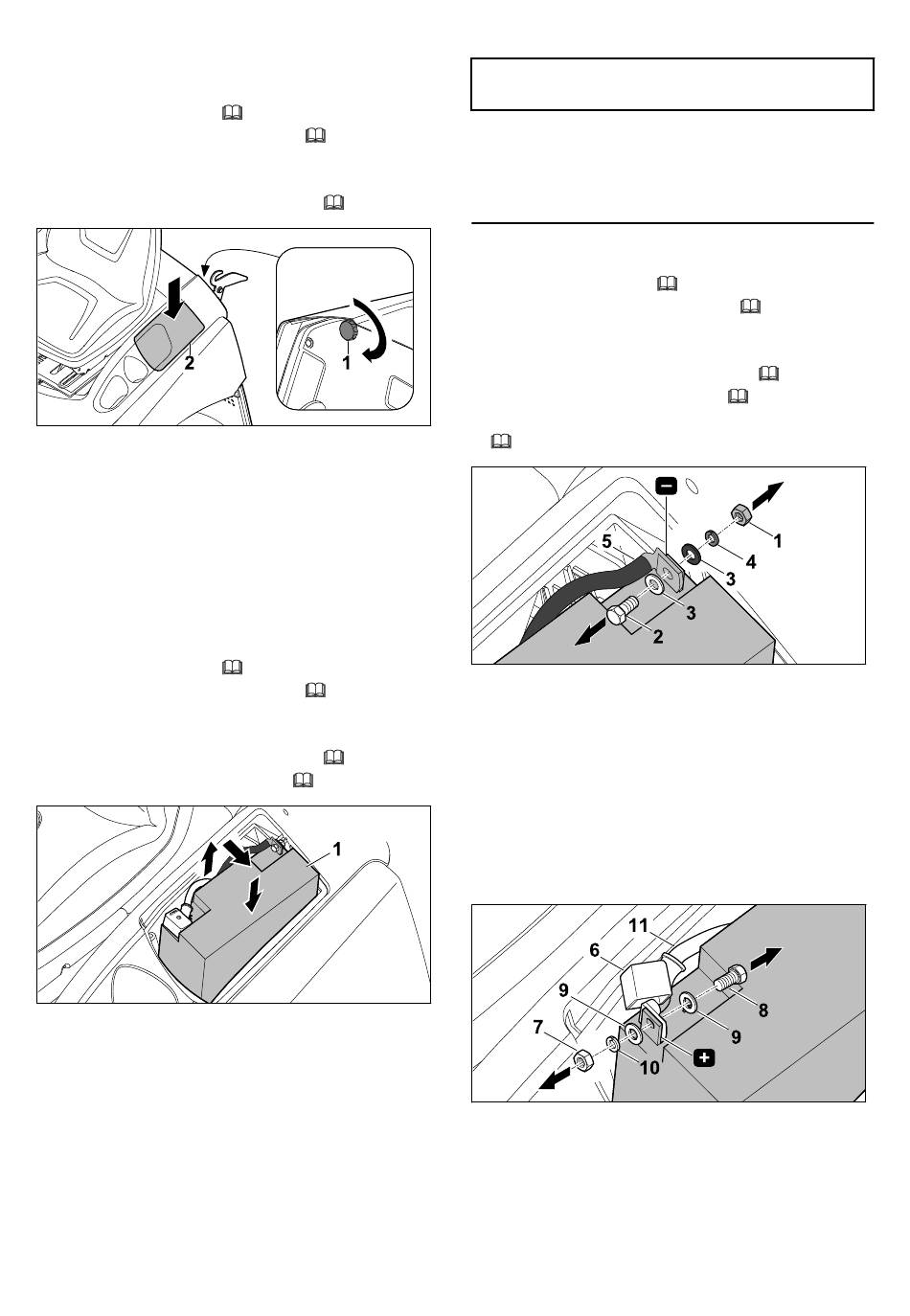

15.6.1.2 Chiusura dello scomparto batteria
► Sistemare il tagliaerba semovente su una
superficie piana.
► Spegnere il motore,
► Attivare il freno di parcheggio,
► Estrarre la chiave d'accensione e conservarla
in un luogo sicuro.
► Sganciare il cesto raccolta erba,
► Posizionare il coperchio dello scomparto bat‐
teria (1).
► Avvitare il dado (2).
Lo scomparto batteria è chiuso.
15.6.2 Smontaggio e montaggio della batteria
15.6.2.1 Disposizione della batteria in posi‐
zione di montaggio
► Sistemare il tagliaerba semovente su una
superficie piana.
► Spegnere il motore,
► Attivare il freno di parcheggio,
► Estrarre la chiave d'accensione e conservarla
in un luogo sicuro.
► Sganciare il cesto raccolta erba,
► Aprire lo scomparto batteria,
► Rimuovere la batteria (1) per metà dallo scom‐
parto batteria e ribaltarla su un lato.
► Guidare verso il basso la batteria (1) e
disporla a lato.
La batteria si trova in sicurezza in posizione di
montaggio.
0478-192-9615-A
9.2.
11.5.1.
6.2.2.
9.2.
11.5.1.
6.2.2.
15.6.1.1.

15.6.2.2 Smontaggio della batteria

AVVISO
La batteria non richiede manutenzione.
► Smontare la batteria solo se è danneggiate
o se si deve riporre il tagliaerba semovente
per un lungo periodo, oppure se lo si deve
smaltire.
► Sistemare il tagliaerba semovente su una
superficie piana.
► Spegnere il motore,
► Attivare il freno di parcheggio,
► Estrarre la chiave d'accensione e conservarla
in un luogo sicuro.
► Sganciare il cesto raccolta erba,
► Aprire lo scomparto batteria,
► Disporre la batteria in posizione di montaggio,
15.6.2.1
► Applicare 2 chiavi inglesi sul dado (1) e sulla
vite (2) del polo positivo della batteria.
► Allentare il dado (1) e trattenerlo con la
seconda chiave inglese.
► Svitare completamente il dado (1).
► Rimuovere dado (1), vite (2), rondelle (3) e
anello elastico (4).
► Scollegare il cavo nero (5) dal polo negativo
della batteria.
Il polo negativo è scollegato.
► Rimuovere il cappuccio (6) dal polo positivo
della batteria.
► Applicare 2 chiavi inglesi sul dado (7) e sulla
vite (8) sul polo positivo della batteria.
► Allentare il dado (7) e trattenerlo con la
seconda chiave inglese.
► Svitare completamente il dado (7).
italiano
9.2.
11.5.1.
6.2.2.
15.6.1.1.
161
