► Retirer la clé de contact et la conserver en lieu
sûr.
► Activer le frein de stationnement,
► Régler la hauteur de coupe maximale,
11.6.
► Décrocher le bac de ramassage,
► Démonter le canal d'éjection,

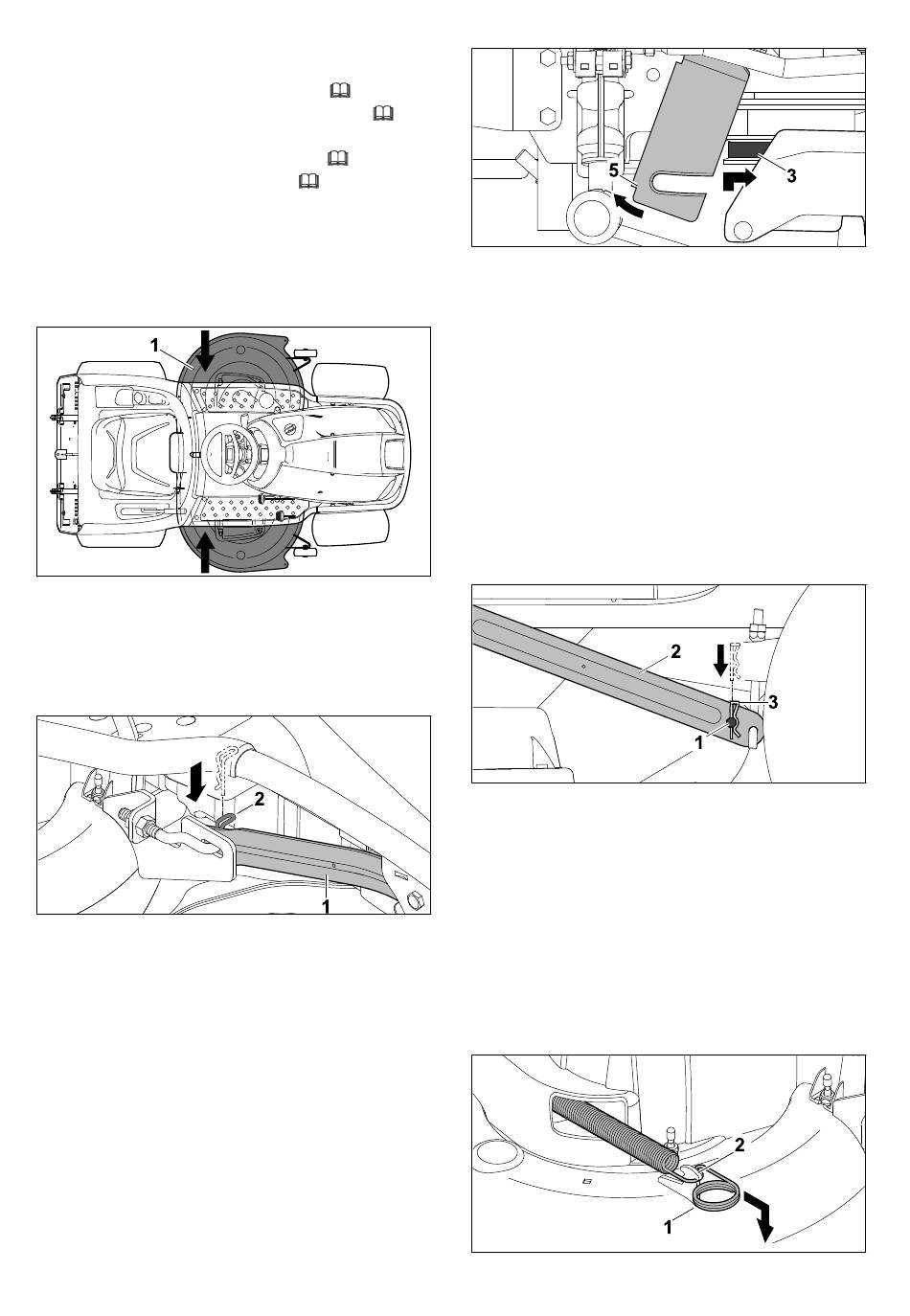

Glissement du plateau de coupe sous la ton‐
deuse
► Positionner la courroie trapézoïdale de telle
sorte qu'elle se trouve dans la pièce de protec‐
tion de courroie trapézoïdale.
► Glisser le plateau de coupe (1) sous la ton‐
deuse autoportée, du côté gauche ou du côté
droit.
► Régler la hauteur de coupe la plus basse.
Accrochage du plateau de coupe à l'avant
► Tirer la suspension gauche du plateau de
coupe (1) vers le bas et la maintenir.
► Soulever légèrement le plateau de coupe
d'une main et amener le boulon de suspension
dans le trou prévu sur la suspension avant du
plateau de coupe.
► Introduire la goupille (2) à travers l'orifice du
boulon de suspension.
La suspension gauche du plateau de coupe
est fixée sur le plateau de coupe.
► Répéter la procédure avec la suspension
droite du plateau de coupe.
100
11.5.1.
6.2.2.
6.1.2.
► Pousser la tôle de fixation (1) vers l'avant et la
maintenir.
► Tirer la courroie trapézoïdale (2) vers l'avant et
la soulever avec la pièce de recouvrement de
courroie trapézoïdale.
► Poser la courroie trapézoïdale (2) sur la poulie
de telle sorte qu'elle ne soit pas vrillée.
La courroie trapézoïdale est accrochée.
Accrochage du plateau de coupe à l'arrière
► Soulever le plateau de coupe d'une main et le
tenir.
► Présenter le plateau de coupe de telle sorte
que les trous de la suspension et les boulons
de fixation du plateau de coupe coïncident.
► Passer le boulon de fixation (1) d'un côté à tra‐
vers le trou de la suspension (2).
► Introduire, par le haut, la goupille de sécurité
(3) dans les trous des boulons de fixation.
La goupille s'encliquète.
► De l'autre côté, introduire le boulon de fixa‐
tion (1) dans le trou de la suspension (2).
► Introduire, par le haut, la goupille de sécurité
(3) dans les trous des boulons de fixation.
La goupille s'encliquète.
Tension de la courroie trapézoïdale
6 Assemblage de la tondeuse autoportée
