3 Übersicht
3 Übersicht

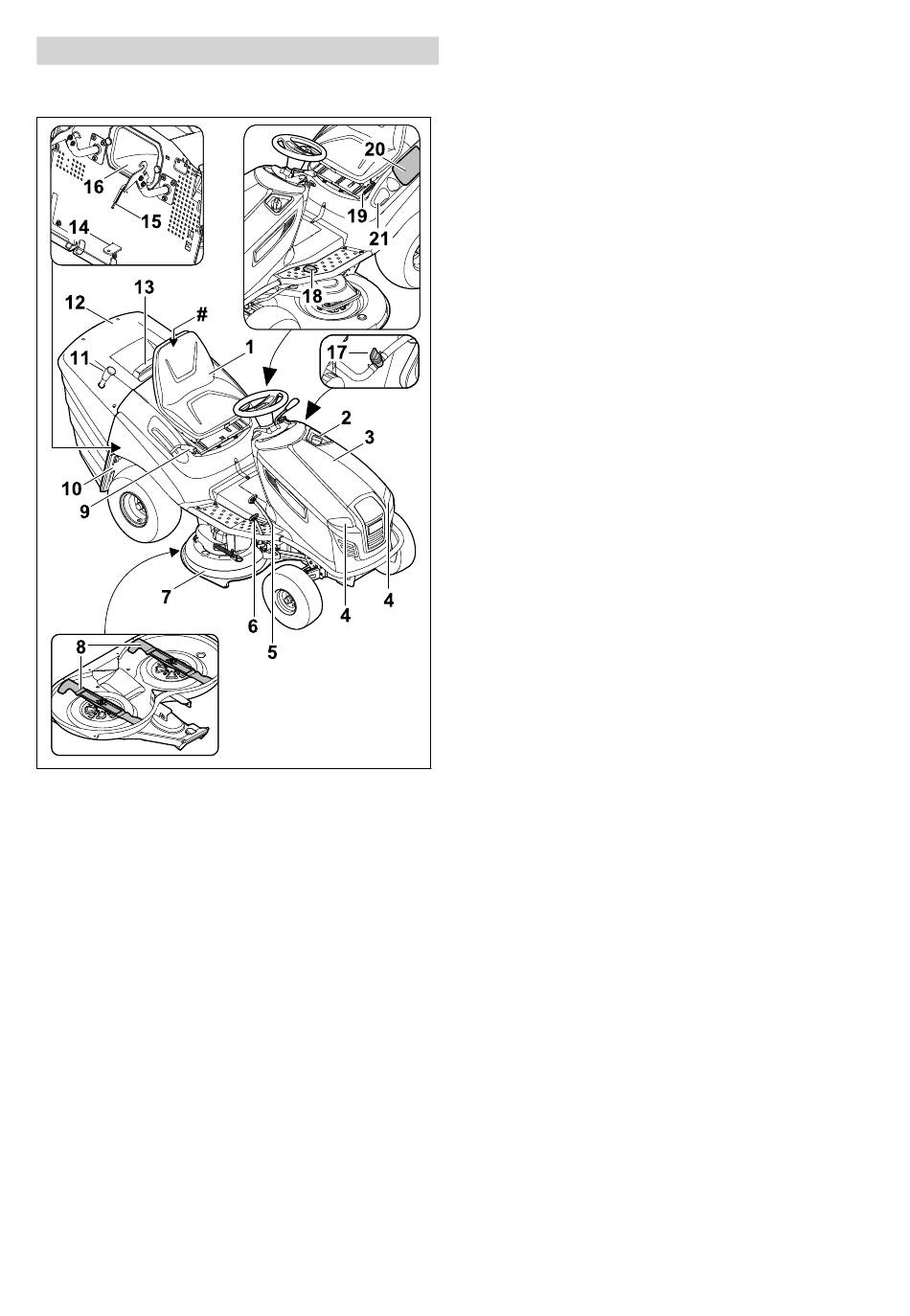

3.1 Aufsitzmäher
1 Fahrersitz mit Sitzkontaktschalter
Der Fahrersitz dient als Sitz für den Benutzer
und als Sicherheitseinrichtung.
2 Kraftstofftank-Verschluss
Der Kraftstofftank-Verschluss verschließt die
Öffnung zum Einfüllen des Benzins.
3 Motorhaube
Die Motorhaube deckt den Motor ab.
4 Scheinwerfer
Die Scheinwerfer beleuchten den Arbeitsbe‐
reich.
5 Bremspedal
Das Bremspedal dient zum Abbremsen und
Anhalten des Aufsitzmähers.
6 Gaspedal
Das Gaspedal dient zum Regeln der
Geschwindigkeit des Fahrantriebs.
7 Mähwerk
Das Mähwerk besteht aus zwei Messern und
dem Mähwerksgehäuse.
0478-192-9615-A
8 Messer
Die Messer mähen das Gras.
9 Hebel für Schnitthöhe
Der Hebel dient zum Einstellen der Schnitt‐
höhe.
10 Bügel für Getriebefreilauf
Der Bügel dient zum Auskuppeln und Einkup‐
peln des Getriebes.
11 Hebel für Grasfangkorb
Der Hebel dient zum Entleeren des Grasfang‐
korbs.
12 Grasfangkorb
Der Grasfangkorb fängt das gemähte Gras
auf.
13 Bügel für Grasfangkorbentriegelung
Der Bügel dient zum Halten und Entriegeln
des Grasfangkorbs.
14 Anhängevorrichtung
Die Anhängevorrichtung dient zum Anhängen
und Ziehen von Lasten.
15 Füllstandssensor
Der Füllstandssensor misst die Befüllung des
Grasfangkorbs.
16 Auswurfkanal
Der Auswurfkanal führt das gemähte Gras
von den Messern zum Grasfangkorb.
17 Kraftstoffhahn
Der Kraftstoffhahn unterbricht die Kraftstoff‐
zufuhr. Er befindet sich unter der Motor‐
haube.
18 Sicherheitsschalter für Rückwärtsmähen
Der Sicherheitsschalter gibt die Messer in
Fahrtrichtung rückwärts frei.
19 Hebel für Fahrersitz
Der Hebel dient zum Einstellen der Position
des Fahrersitzes.
20 Batteriefach
Das Batteriefach nimmt die Batterie auf.
21 Getränkefach
Das Getränkefach dient zur Aufbewahrung
von Getränkeflaschen.
# Leistungsschild mit Maschinennummer
Das Leistungsschild mit Maschinennummer
befindet sich unter dem aufklappbaren Fah‐
rersitz.
