deutsch

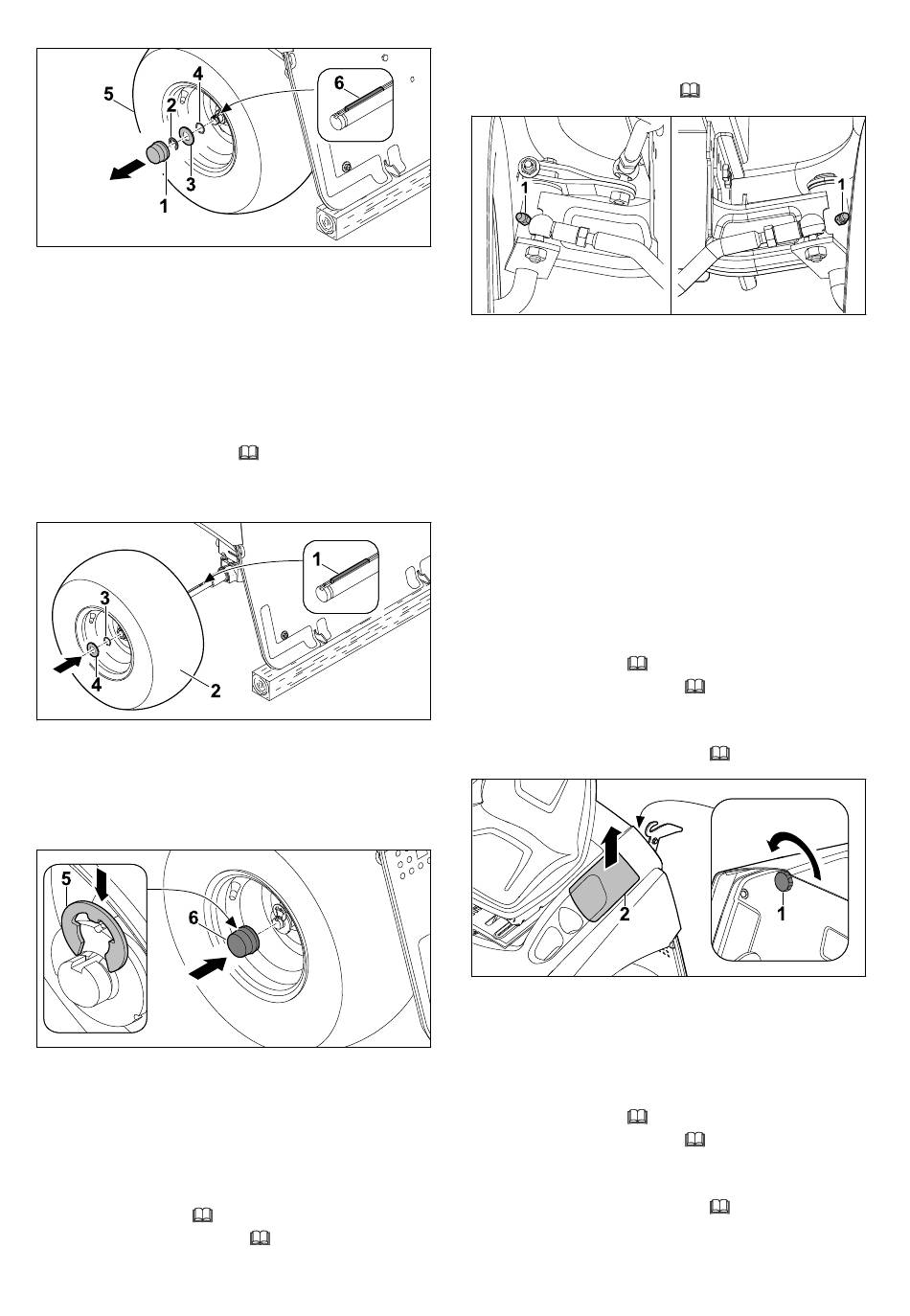

► Abdeckkappe (1) abziehen.
► Sicherungsring (2) mit Schraubenzieher
abnehmen.
► Scheiben (3, 4) von Radachse abziehen.
► Hinterrad (5) von Radachse abziehen.
Die Passfeder (6) muss in der Nut der Rad‐
achse bleiben.
15.4.3.2 Hinterräder anbauen
► Hinterräder entlasten,
► Radachse mit weicher Bürste reinigen.
► Radachse mit Schmierfett einfetten.
► Position der Passfedern (1) in Nut der Rad‐
achse prüfen.
► Rad (2) auf Radachse schieben.
Das Ventil zeigt vom Aufsitzmäher weg.
► Scheiben (3, 4) auf Radachse schieben.
► Sicherungsring (5) auf Einstich in Radachse
drücken.
Der Sicherungsring rastet ein.
► Kappe (6) auf Radachse stecken.
15.5

Achsschenkel schmieren

► Aufsitzmäher auf eine ebene Fläche stellen.
► Motor abstellen,
► Parkbremse aktivieren,
32
15.4.1
9.2.
11.5.1.
► Zündschlüssel abziehen und sicher aufbewah‐
ren.
► Vorderräder entlasten,
► Schmiernippel (1) an beiden Achsschenkeln
der Vorderachse reinigen.
► Fettpresse mit Schmierfett an Schmiernip‐
peln (1) ansetzen.
► Schmierfett einpressen.
An Achsschenkeln tritt leicht Schmierfett aus.
► Fettpresse abziehen.
► Ausgetretenes Schmierfett entfernen.
► Vorderachse belasten.
15.6

Batterie warten

15.6.1 Batteriefach öffnen und schließen
15.6.1.1 Batteriefach öffnen
► Aufsitzmäher auf eine ebene Fläche stellen.
► Motor abstellen,
► Parkbremse aktivieren,
► Zündschlüssel abziehen und sicher aufbewah‐
ren.
► Grasfangkorb aushängen,
► Mutter (1) ausdrehen.
► Deckel des Batteriefachs (2) abnehmen.
Das Batteriefach ist geöffnet.
15.6.1.2 Batteriefach schließen
► Aufsitzmäher auf eine ebene Fläche stellen.
► Motor abstellen,
► Parkbremse aktivieren,
► Zündschlüssel abziehen und sicher aufbewah‐
ren.
► Grasfangkorb aushängen,
15 Warten
15.4.1.
9.2.
11.5.1.
6.2.2.
9.2.
11.5.1.
6.2.2.
0478-192-9615-A
