français
AVIS
■ Attire l'attention sur des dangers pouvant cau‐
ser des dégâts matériels.
► Les mesures indiquées peuvent éviter des
dégâts matériels.
2.3 Symboles employés dans le
texte
Ce symbole renvoie à un chapitre de la
présente Notice d'emploi.
3

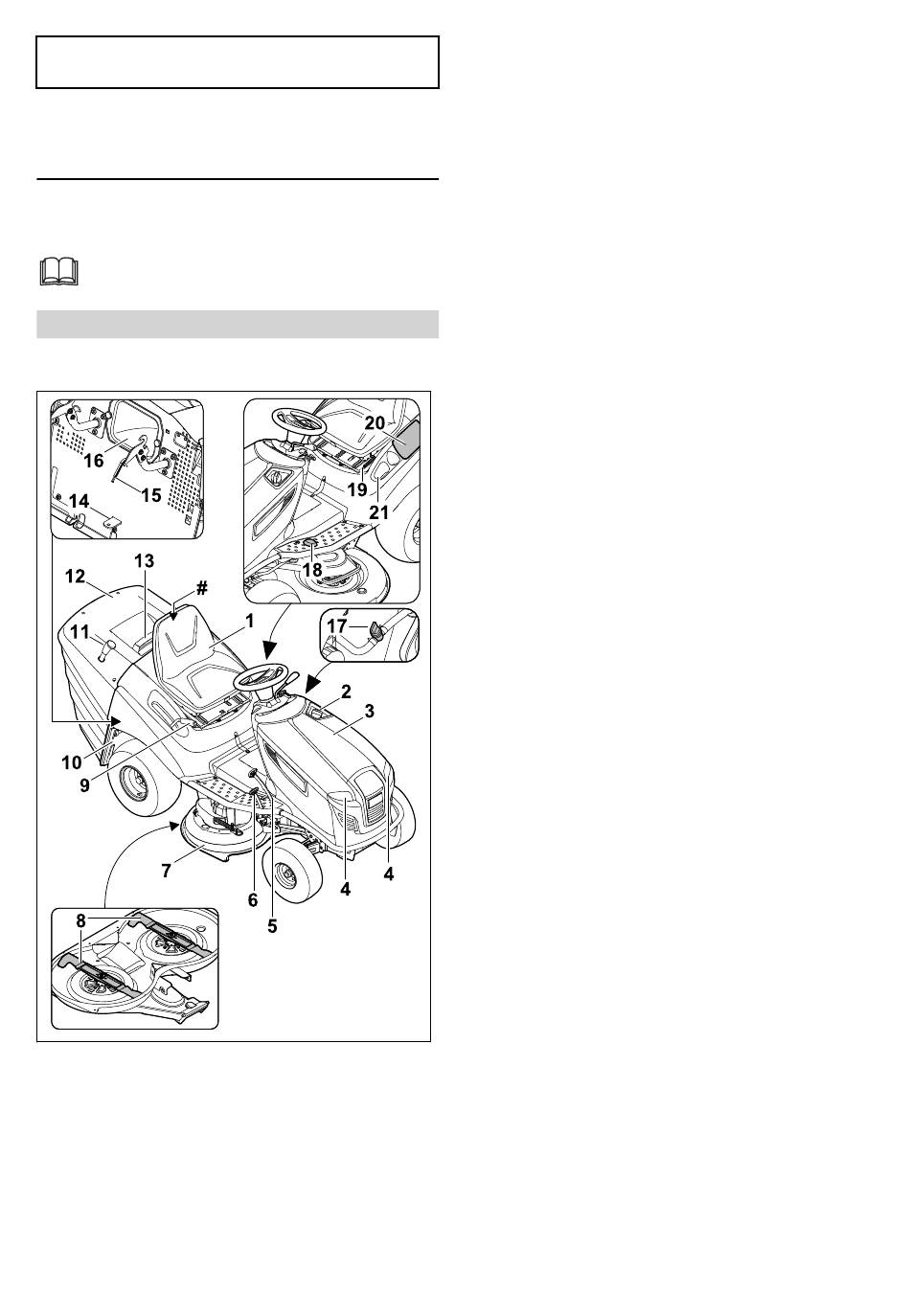

Vue d'ensemble

3.1 Tondeuse autoportée
1 Siège du conducteur avec contacteur de
siège
Le siège du conducteur ne sert pas seule‐
ment de siège, il constitue également un dis‐
positif de sécurité.
2 Bouchon du réservoir à carburant
Le bouchon du réservoir à carburant ferme
l'orifice de remplissage du réservoir à carbu‐
rant.
84
3 Capot du moteur
Le capot du moteur recouvre le moteur.
4 Projecteurs
Les projecteurs éclairent la zone de travail.
5 Pédale de frein
La pédale de frein permet de freiner et d'im‐
mobiliser la tondeuse autoportée.
6 Pédale d'accélération
La pédale d'accélération permet la régulation
de la vitesse d'entraînement des roues.
7 Plateau de coupe
Le plateau de coupe est composé de deux
lames et du carter de plateau de coupe.
8 Lames
Les lames coupent l'herbe.
9 Levier de réglage de la hauteur de coupe
Le levier permet de régler la hauteur de
coupe.
10 Étrier de commande de roue libre de trans‐
mission
L'étrier permet de débrayer et d'embrayer la
transmission.
11 Levier de bac de ramassage
Le levier permet de vider le bac de ramas‐
sage.
12 Bac de ramassage
Le bac de ramassage recueille l'herbe cou‐
pée.
13 Étrier de déverrouillage du bac de ramassage
L'étrier permet de tenir et de déverrouiller le
bac de ramassage.
14 Dispositif de remorquage
Le dispositif de remorquage permet l'attelage
et la traction de charges.
15 Capteur de niveau de remplissage
Le capteur de niveau de remplissage mesure
le remplissage du bac de ramassage.
16 Canal d'éjection
Le canal d'éjection amène l'herbe coupée des
lames vers le bac de ramassage.
17 Robinet d'alimentation en carburant
Le robinet d'alimentation en carburant coupe
l'alimentation en carburant. Il se trouve sous
le capot du moteur.
18 Interrupteur de sécurité pour tonte en marche
arrière
L'interrupteur de sécurité autorise le fonction‐
nement des lames lorsque la tondeuse roule
en marche arrière.
3 Vue d'ensemble
0478-192-9615-A
