23 Grasfangkorb
Der Grasfangkorb fängt das gemähte Gras
auf.
24 Hebel für Grasfangkorb
Der Hebel dient zum Entleeren des Grasfang‐
korbs.
# Leistungsschild mit Maschinennummer
Das Leistungsschild mit Maschinennummer
befindet sich unter dem aufklappbaren Fah‐
rersitz.

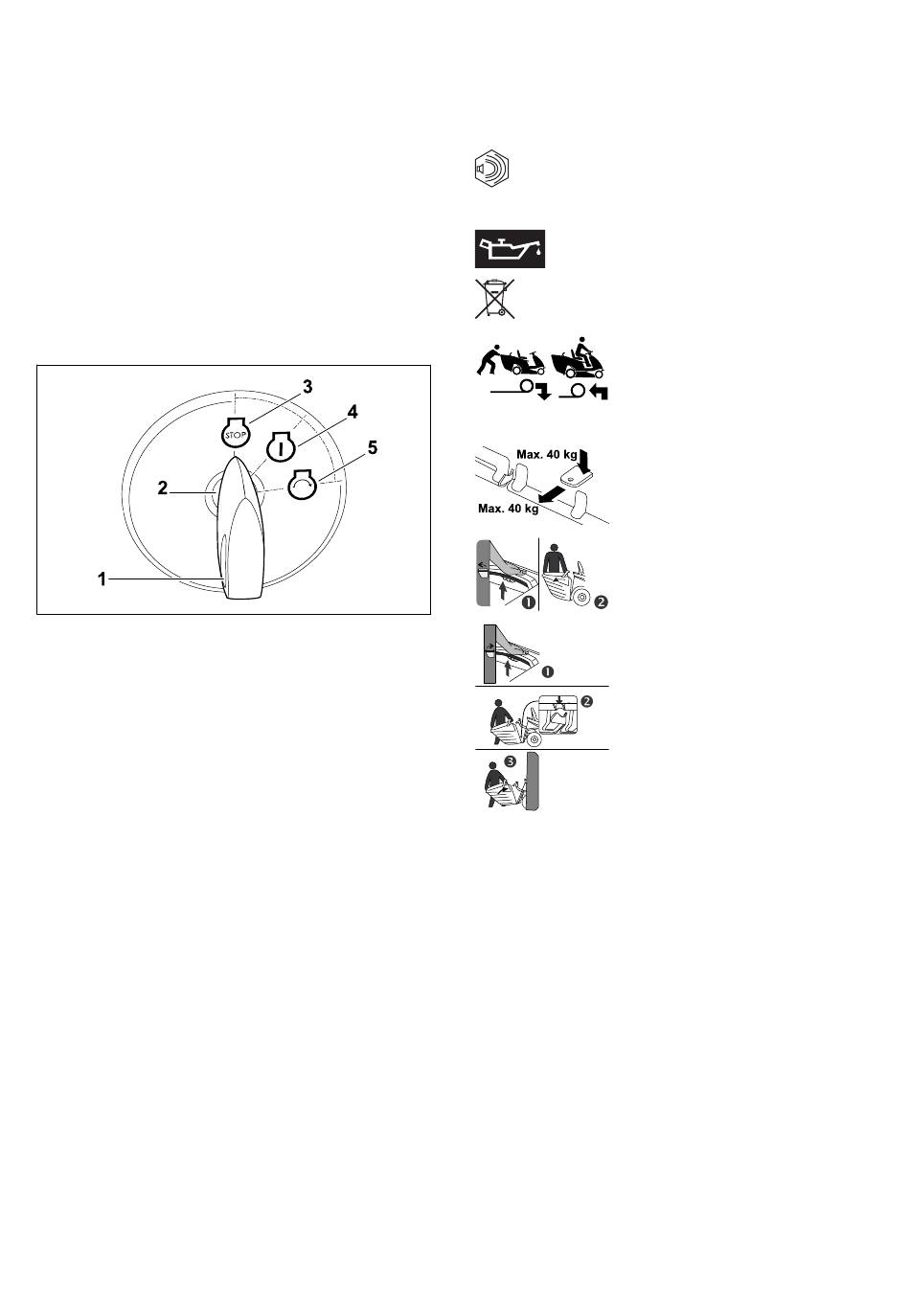

3.2 Zündschloss und Zündschlüs‐
sel
1 Zündschlüssel
Der Zündschlüssel dient zur Bedienung des
Zündschlosses. Der Zündschlüssel kann nur
in der Position „Motor aus" in das Zünd‐
schloss gesteckt oder aus dem Zündschloss
abgezogen werden.
2 Zündschloss
Das Zündschloss dient zum Starten und
Abstellen des Motors.
3 Position „Motor aus"
In der Position „Motor aus" ist der Motor aus‐
geschaltet.
4 Position „Zündung ein"
In der Position „Zündung ein" führt die Elekt‐
ronik eine Selbstdiagnose durch. Nach dem
Starten des Motors springt der Zündschlüssel
zurück in diese Stellung. Bei abgestelltem
Motor ertönt in dieser Stellung nach einiger
Zeit ein Signalton als Hinweis, dass die Batte‐
rie entladen wird.
5 Position „Motor starten"
In der Position „Motor starten" wird der Anlas‐
ser betätigt. Nach dem Starten des Motors
springt der Zündschlüssel zurück in die Posi‐
tion „Zündung ein".
4
3.3 Symbole und Funktionsüber‐
sicht
Die Symbole können auf dem Aufsitzmäher sein
und bedeuten Folgendes:
Garantierter Schallleistungspegel nach
L
Richtlinie 2000/14/EG in dB(A), um
WA
Schallemissionen von Produkten ver‐
gleichbar zu machen.
Dieses Symbol kennzeichnet den
Motoröl-Verschluss.
Produkt nicht mit dem Hausmüll ent‐
sorgen.
Getriebe einkuppeln:
– Bügel für Getriebefreilauf
nach außen ziehen
Getriebe auskuppeln:
– Bügel für Getriebefreilauf
nach innen drücken
Angabe der maximal zulässi‐
gen Stützlast und Zuglast
Grasfangkorb aushängen:
1 – Grasfangkorbentriegelung
betätigen
2 – Grasfangkorb aushängen
Grasfangkorb einhängen:
1 – Grasfangkorbentriegelung
betätigen
2 – Grasfangkorb an Rastha‐
ken aufsetzen
3 – Grasfangkorb einhängen
Funktionsübersicht
Die Funktionsübersicht gibt einen Überblick über
alle wichtigen Funktionen des Aufsitzmähers und
deren Position.
3 Übersicht
0478-193-9806-A
