15 Warten

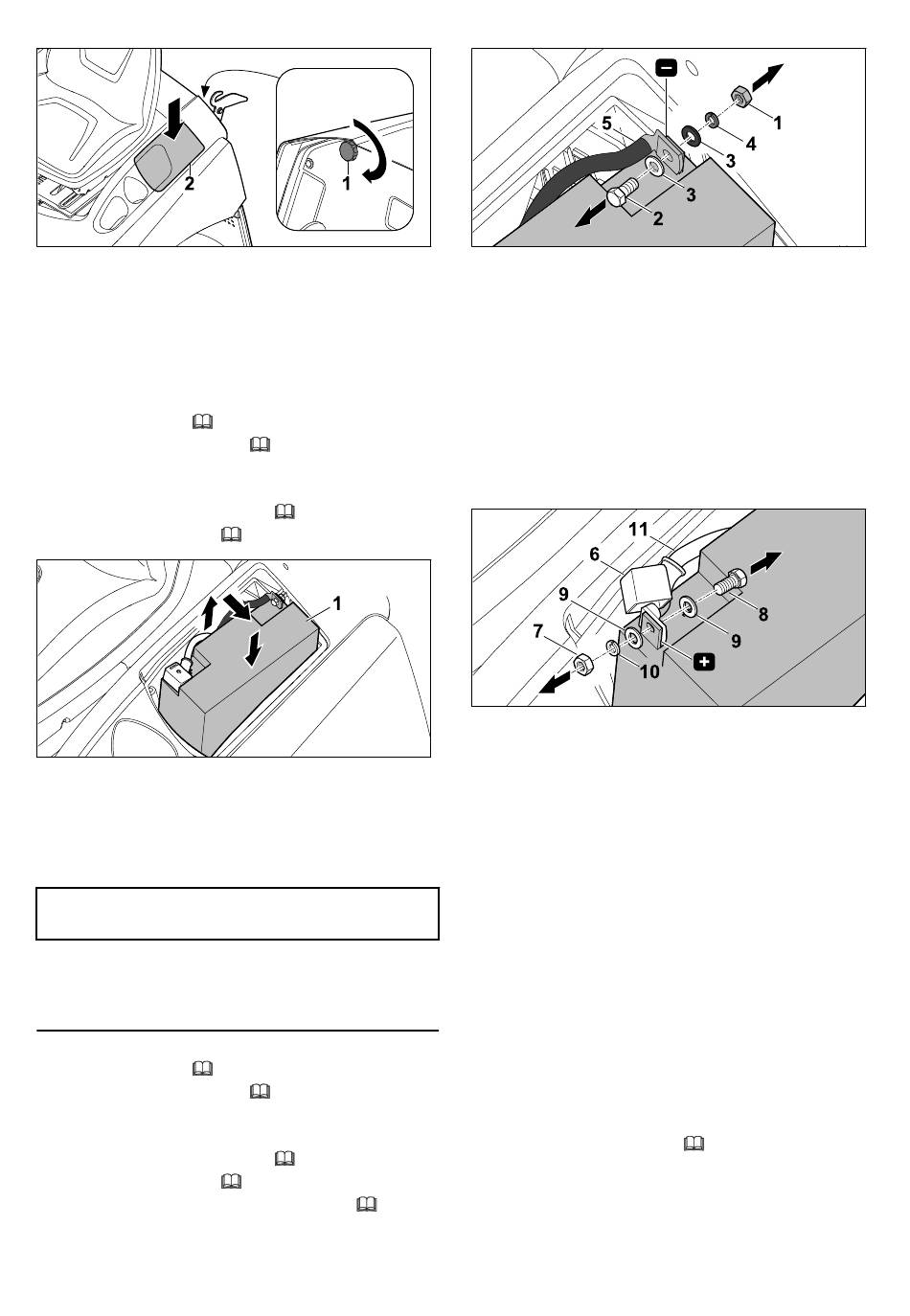

► Deckel des Batteriefachs (1) aufsetzen.
► Mutter (2) eindrehen.
Das Batteriefach ist geschlossen.
15.6.2

Batterie ausbauen und einbauen

15.6.2.1 Batterie in Montageposition bringen
► Aufsitzmäher auf eine ebene Fläche stellen.
► Motor abstellen,
► Parkbremse aktivieren,
► Zündschlüssel abziehen und sicher aufbewah‐
ren.
► Grasfangkorb aushängen,
► Batteriefach öffnen,
► Batterie (1) zur Hälfte aus Batteriefach entneh‐
men und zur Seite kippen.
► Batterie (1) nach unten führen und ablegen.
Die Batterie ist sicher in der Montageposition.

15.6.2.2 Batterie ausbauen

HINWEIS
Die Batterie ist wartungsfrei.
► Batterie nur ausbauen, wenn sie beschädigt
ist oder der Aufsitzmäher länger aufbewahrt
oder entsorgt wird.
► Aufsitzmäher auf eine ebene Fläche stellen.
► Motor abstellen,
► Parkbremse aktivieren,
► Zündschlüssel abziehen und sicher aufbewah‐
ren.
► Grasfangkorb aushängen,
► Batteriefach öffnen,
► Batterie in Montageposition bringen,
15.6.2.1
0478-192-9615-A
9.2.
11.5.1.
6.2.2.
15.6.1.1.
9.2.
11.5.1.
6.2.2.
15.6.1.1.
► 2 Schraubenschlüssel an Mutter (1) und
Schraube (2) am Minuspol der Batterie anset‐
zen.
► Mutter (1) lösen und mit zweitem Schrauben‐
schlüssel gegenhalten.
► Mutter (1) vollständig herausdrehen.
► Mutter (1), Schraube (2), Scheiben (3) und
Federring (4) entnehmen.
► Schwarzes Kabel (5) von Minuspol der Batte‐
rie entfernen.
Der Minuspol ist abgeklemmt.
► Abdeckkappe (6) vom Pluspol der Batterie
abnehmen.
► 2 Schraubenschlüssel an Mutter (7) und
Schraube (8) am Pluspol der Batterie anset‐
zen.
► Mutter (7) lösen und mit zweitem Schrauben‐
schlüssel gegenhalten.
► Mutter (7) vollständig herausdrehen.
► Mutter (7), Schraube (8), Scheiben (9) und
Federring (10) entnehmen.
► Rotes Kabel (11) von Pluspol der Batterie ent‐
fernen.
Der Pluspol ist abgeklemmt.
► Batterie herausziehen.
► Schrauben, Scheiben, Federringe und Muttern
zur Aufbewahrung an Polen der Batterie
anbringen.
► Anschlusskabel der Batterie im Batteriefach
verstauen.
► Batteriefach schließen,
deutsch
15.6.1.2.
