Batterie Einbauen; Batterie Laden - Stihl Rt 5097.1 Gebrauchsanleitung

deutsch

15.6.2.3 Batterie einbauen

HINWEIS
Falls die Batterie nicht ausreichend geladen ist,
kann der Aufsitzmäher nicht gestartet werden.
► Ladezustand der Batterie mit einem geeig‐
neten Messgerät prüfen.
► Falls die Batteriespannung unter 11,5 V
liegt: Batterie mit einem geeigneten Lade‐
gerät laden.
► Aufsitzmäher auf eine ebene Fläche stellen.
► Motor abstellen,
► Parkbremse aktivieren,
► Zündschlüssel abziehen und sicher aufbewah‐
ren.
► Grasfangkorb aushängen,
► Batteriefach öffnen,
► Batterie in Montageposition bringen,
15.6.2.1.
► Falls die Schrauben, Scheiben, Federringe
und Muttern zur Aufbewahrung an den Polen
der Batterie angebracht sind: Schrauben,
Scheiben, Federringe und Muttern von den
Polen der Batterie lösen.

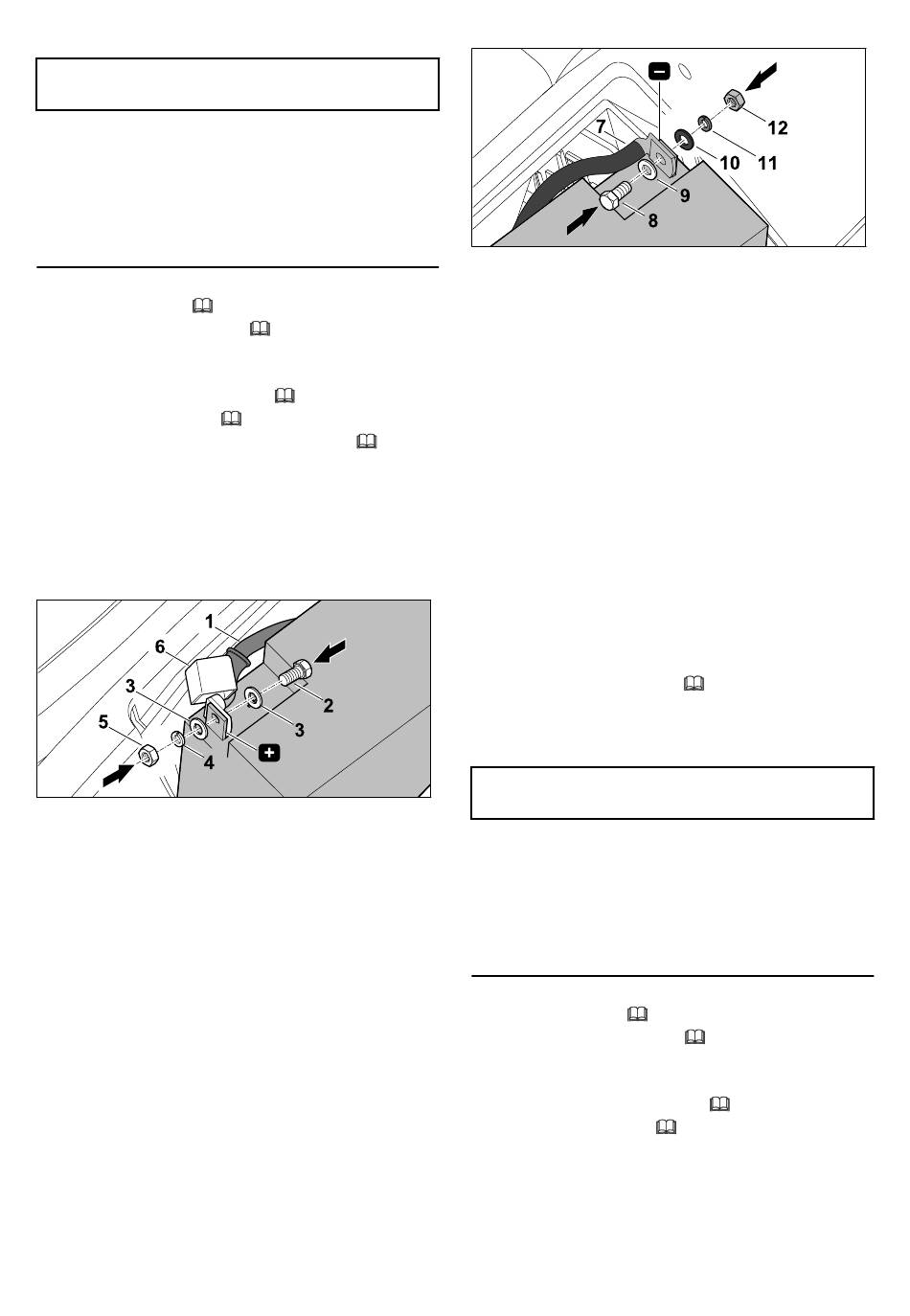

► Rotes Kabel (1) an Pluspol der Batterie anle‐
gen.
► Schraube (2) durch Scheibe (3) stecken.
► Schraube (2) und Scheibe (3) durch Bohrung
des Anschlusskabels und Bohrung des Batte‐
riepols stecken.
► Scheibe (3) und Federring (4) von der anderen
Seite auf Schraube (2) stecken.
► Mutter (5) auf Schraube (2) drehen.
► 2 Schraubenschlüssel an Mutter (5) und
Schraube (2) ansetzen.
► Mutter (5) mit 6–8 Nm festziehen und mit
zweitem Schraubenschlüssel gegenhalten.
► Abdeckkappe (6) vollständig über Schraubver‐
bindung stülpen.
Der Pluspol ist angeklemmt.
34
9.2.
11.5.1.
6.2.2.
15.6.1.1.
► Schwarzes Kabel (7) an Minuspol der Batterie
anlegen.
► Schraube (8) durch Scheibe (9), durch Boh‐
rung des Anschlusskabels und durch Bohrung
des Batteriepols stecken.
► Scheibe (10) und Federring (11) von der ande‐
ren Seite auf Schraube (8) stecken.
► Mutter (12) auf Schraube (8) drehen.
► 2 Schraubenschlüssel an Mutter (12) und
Schraube (8) ansetzen.
► Mutter (12) mit Drehmoment von 6–8 Nm fest‐
ziehen und mit zweitem Schraubenschlüssel
gegenhalten.
Der Minuspol ist angeklemmt.
► Batterie anheben.
► Batterie leicht nach innen kippen.
► Batterie kontrolliert nach unten führen.
Die Anschlusskabel sind ordnungsgemäß im
Batteriefach verstaut.
► Batteriefach schließen,
15.6.3

Batterie laden

Batterie über den Ladestecker laden
HINWEIS
Eine falsche Verwendung der Ladegeräte kann
Schäden an der Batterie oder der Elektrik des
Aufsitzmähers verursachen.
► Batterie nur mit den angegebenen Ladege‐
räten im eingebauten Zustand laden.
► Gebrauchsanleitung des Ladegeräts beach‐
ten.
► Aufsitzmäher auf eine ebene Fläche stellen.
► Motor abstellen,
► Parkbremse aktivieren,
► Zündschlüssel abziehen und sicher aufbewah‐
ren.
► Grasfangkorb aushängen,
► Motorhaube öffnen,
15 Warten
15.6.1.2.
9.2.
11.5.1.
6.2.2.
15.2.1.
