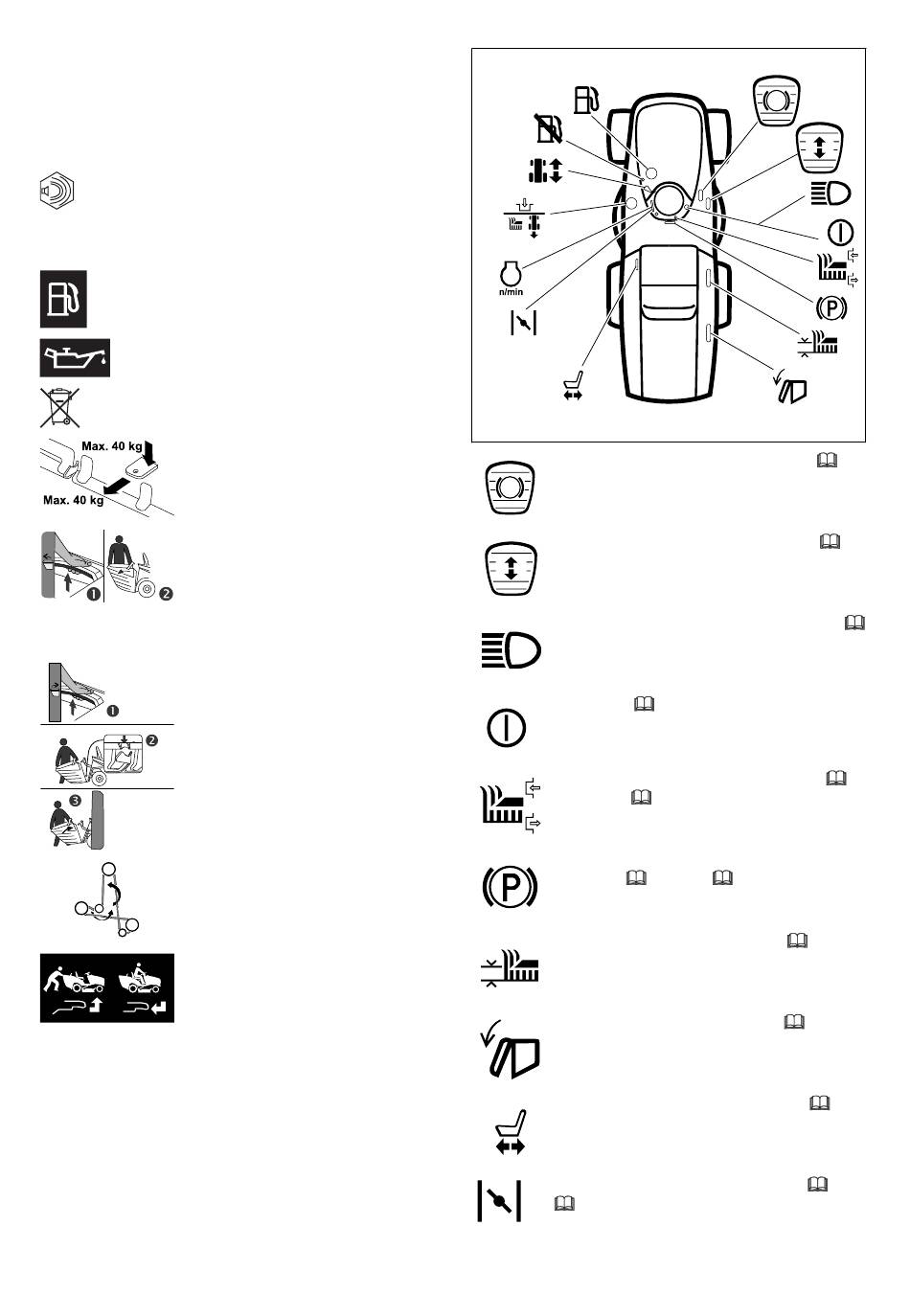

3.4 Symboles et tableau des fonc‐
tions
Les symboles qui peuvent être appliqués sur la
tondeuse autoportée ont les significations sui‐
vantes :
Niveau de puissance acoustique
L
garanti conformément à la directive
WA
2000/14/CE en dB(A) pour permettre la
comparaison des émissions sonores
de différents produits.
Ce symbole repère le bouchon du
réservoir à carburant.
Ce symbole repère le bouchon d'huile
moteur.
Ne pas jeter le produit dans les ordures
ménagères.
Indication de la charge maxi‐
male autorisée sur le dispositif
d'attelage et de la charge trac‐
table maximale autorisée
Décrocher le bac de ramas‐
sage :
1 – Actionner le mécanisme de
déverrouillage du bac de
ramassage
2 – Décrocher le bac de ramas‐
sage
Accrocher le bac de ramas‐
sage :
1 – Actionner le mécanisme de
déverrouillage du bac de
ramassage
2 – Appliquer le bac de ramas‐
sage sur les crochets d'encli‐
quetage
3 – Accrocher le bac de ramas‐
sage
Ce symbole montre la pose de
la courroie trapézoïdale ou de
la courroie crantée dans le pla‐
teau de coupe
Embrayer la transmission :
– Tirer l'étrier de commande de
roue libre de transmission vers
l'extérieur
Débrayer la transmission :
– Pousser l'étrier de com‐
mande de roue libre de trans‐
mission vers l'intérieur
Aperçu des fonctions
L'aperçu des fonctions présente les fonctions
essentielles de la tondeuse autoportée et leur
emplacement.
86
Freiner la tondeuse autoportée,
11.4.1
Augmenter et réduire la vitesse,
11.4.4
Allumer et éteindre les projecteurs,
3.3
ON/OFF, 3.3
Embrayer et débrayer les lames,
11.7.2.1, 11.7.2.2
Activer et désactiver le frein de station‐
nement, 11.5.1,
Régler la hauteur de coupe,
Vider le bac de ramassage,
Régler le siège du conducteur,
Activer et désactiver le starter,
9.2
3 Vue d'ensemble
11.5.2
11.6
11.8
8.1
9.1,
