3 Übersicht
3 Übersicht

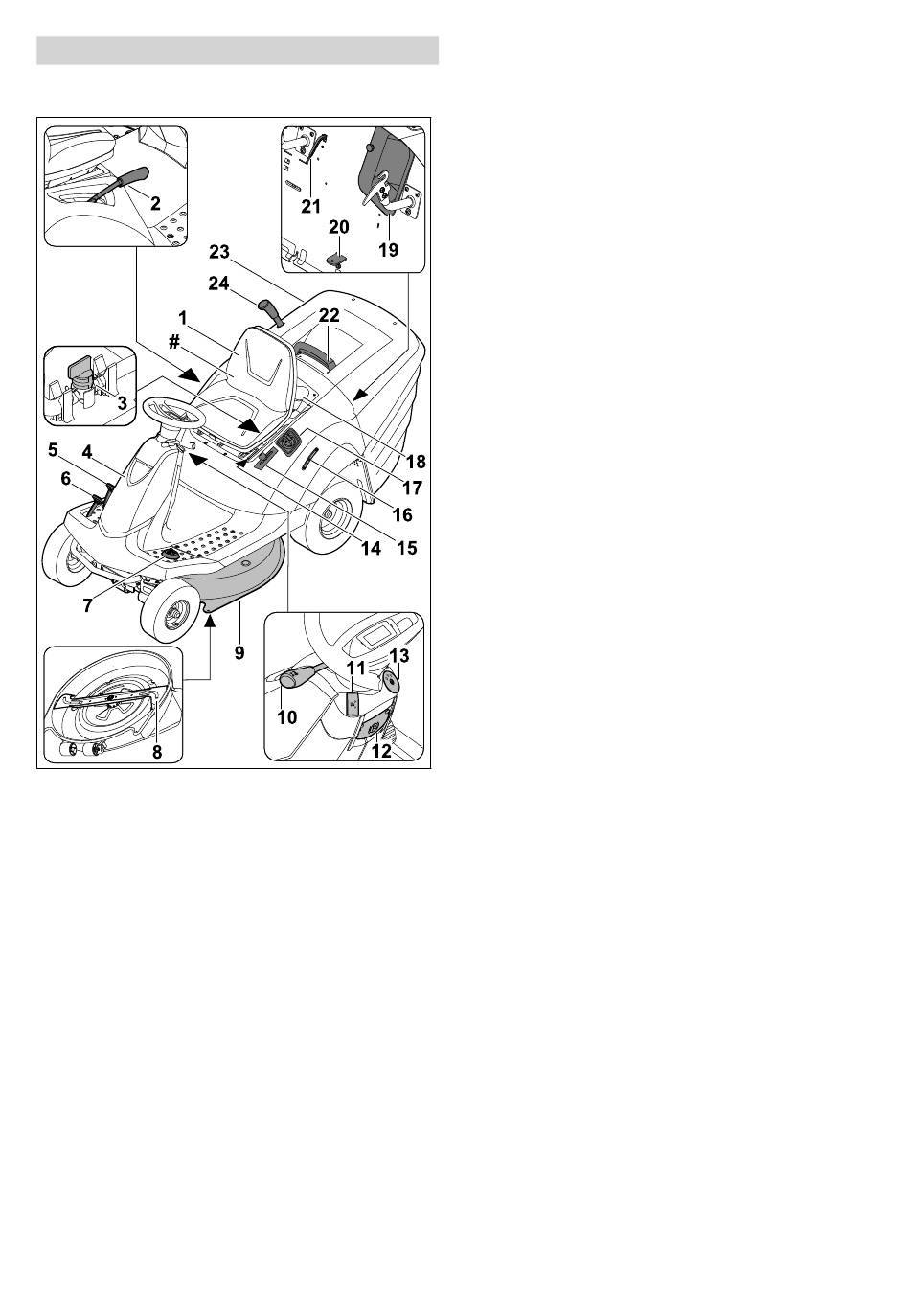

3.1 Aufsitzmäher
1 Fahrersitz mit Sitzkontaktschalter
Der Fahrersitz dient als Sitz für den Benutzer
und als Sicherheitseinrichtung.
2 Hebel für Schnitthöhe
Der Hebel dient zum Einstellen der Schnitt‐
höhe.
3 Kraftstoffhahn
Der Kraftstoffhahn unterbricht die Kraftstoff‐
zufuhr. Er befindet sich unter der Motor‐
haube.
4 Lenksäulenabdeckung
Die Lenksäulenabdeckung deckt die Elektro‐
nik und Batterie ab.
5 Bremspedal
Das Bremspedal dient zum Abbremsen und
Anhalten des Aufsitzmähers.
6 Gaspedal
Das Gaspedal dient zum Regeln der
Geschwindigkeit des Fahrantriebs.
0478-193-9806-A
7 Sicherheitsschalter für Rückwärtsmähen
Der Sicherheitsschalter gibt die Messer in
Fahrtrichtung rückwärts frei.
8 Messer
Das Messer mäht das Gras.
9 Mähwerk
Das Mähwerk besteht aus einem Messern
und dem Mähwerksgehäuse.
10 Hebel für Fahrtrichtung
Der Hebel dient zur Wahl der Fahrtrichtung
vorwärts oder rückwärts.
11 Schalter für Mähwerk
Der Schalter dient zum Einkuppeln und Aus‐
kuppeln des Messers.
12 Hebel für Parkbremse
Der Hebel dient zum Aktivieren und Deakti‐
vieren der Parkbremse.
13 Zündschloss
Das Zündschloss mit Lichtschalter dient zum
Starten und Abstellen des Motors.
14 Hebel für Fahrersitz
Der Hebel dient zum Einstellen des Fahrersit‐
zes.
15 Hebel für Gas mit Choke
Der Hebel dient zur Gasverstellung und zum
Einschalten und Ausschalten des Chokes.
16 Tankanzeige
Die Tankanzeige gibt den Füllstand des Ben‐
zins an.
17 Kraftstofftank-Verschluss
Der Kraftstofftank-Verschluss verschließt die
Öffnung zum Einfüllen des Benzins.
18 Ablagefach
Das Ablagefach dient zur Aufbewahrung von
Gegenständen und deckt den Zugang zum
Motoröltank-Verschluss ab.
19 Auswurfkanal
Der Auswurfkanal führt das gemähte Gras
von den Messern zum Grasfangkorb.
20 Anhängevorrichtung
Die Anhängevorrichtung dient zum Anhängen
und Ziehen von Lasten.
21 Füllstandssensor
Der Füllstandssensor misst die Befüllung des
Grasfangkorbs.
22 Bügel für Grasfangkorbentriegelung
Der Bügel dient zum Halten und Entriegeln
des Grasfangkorbs.
