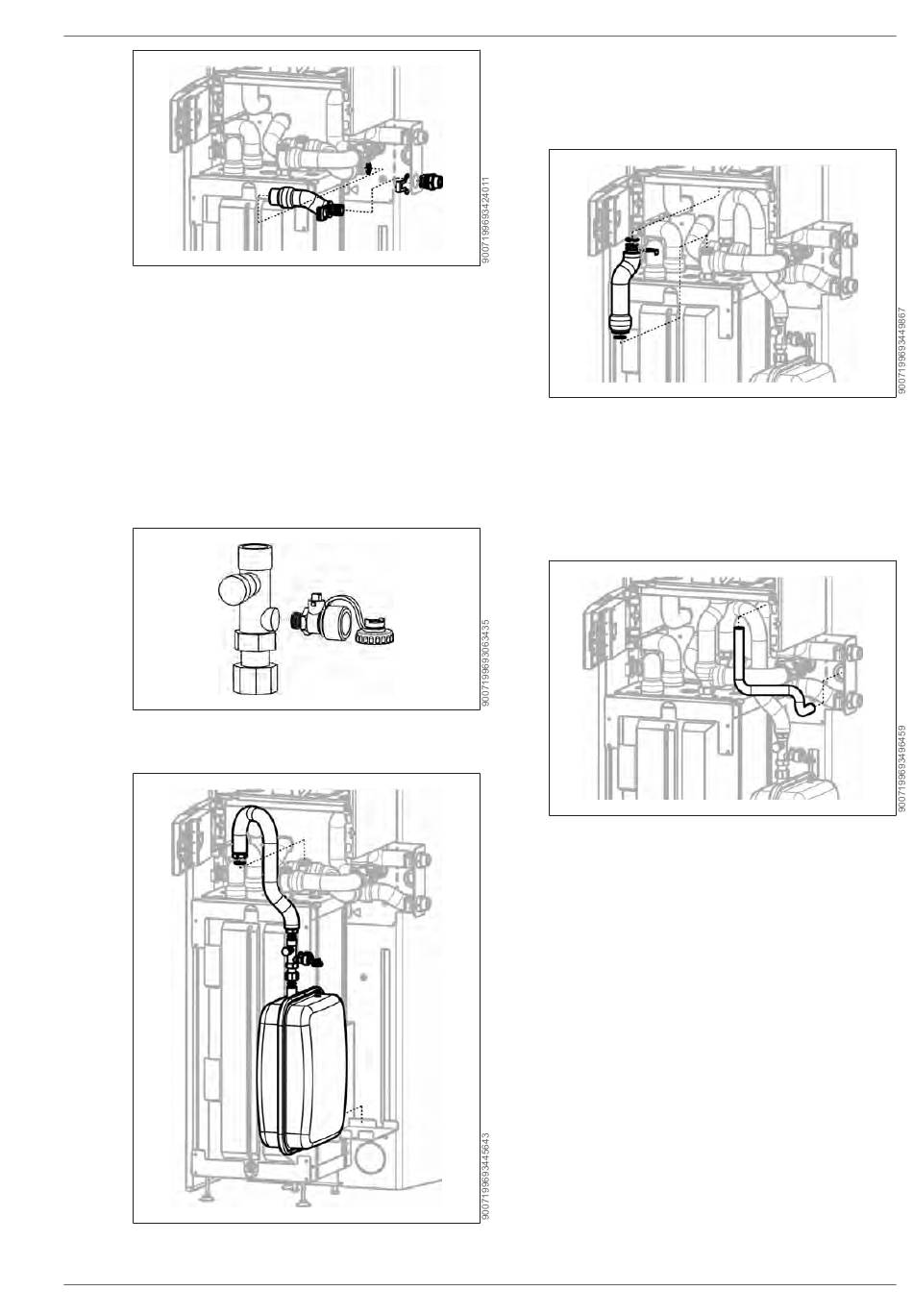

41. Wellrohr Rücklauf ZWE (Pos. 19.8) beide
O-Ringe einfetten, in das Anschlussstück
G 1" (Pos. 19.17) stecken und mit rechte-
ckigem Clip (Pos. 19.20) sichern.
42. Überwurfmutter-Seite mit Flachdichtung
(Pos. 19.21) am T- Stück festschrauben,
evtl. gegenhalten.
43. Anschlussstück G 1" (Pos. 19.17) mit run-
dem Clip (Pos. 19.18) an der Montagehalte-
rung fixieren.
44. Kappenventil (Pos. 9.11) und KFE-Hahn
(Pos. 19.5) montieren.
3066098 | 202311
45. Ausdehnungsgefäß (Pos. 3) mit Kappen-
ventil (Pos. 9.11), Wellrohr DN 15
(Pos. 9.10) und Flachdichtungen (Pos. 9.16
und 9.17) am Kreuzstück festschrauben.
46. Wellrohr Vorlauf WP (Pos. 19.13) mit O-
Ring (Pos. 9.15) versehen, einfetten und in
die Inneneinheit einstecken und mit dem
Verrohrungsclip DN 28 (Pos. 9.14) sichern.
47. Überwurfmutter-Seite mit Flachdichtung
(Pos. 9.17) am T- Stück festschrauben.
48. Schlauch vom Sicherheitsventil durch die
Durchführungen ziehen.
