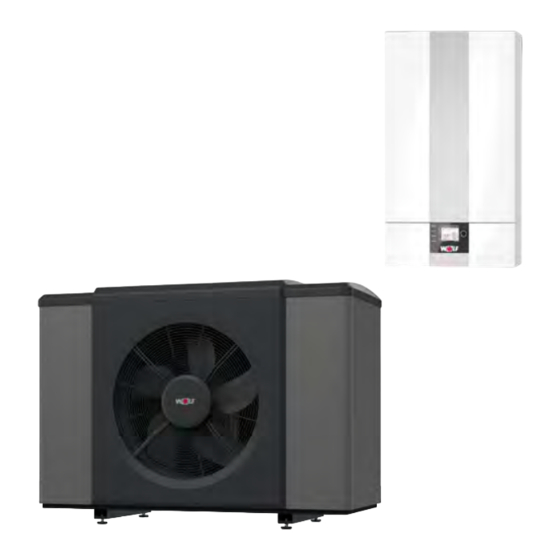

- Seite 1 Betriebsanleitung MONOBLOCK-LUFT/WASSER-WÄRMEPUMPE CHA-16/20-400V-M2 CS-C2, CHA-16/20-400V-M2 CS-e9-C2 (Original) Deutsch | Änderungen vorbehalten! 9148657 | 202303...
-
Seite 2: Inhaltsverzeichnis
6.5.1 Lamellen ODU reinigen....................... 22 6.5.2 Verkleidung ODU und IDU reinigen .................... 22 7 Instandsetzung ..............................23 Reparatur ..............................23 Störungsbehebung........................... 23 7.2.1 Allgemeine Hinweise........................23 7.2.2 Stör- und Warnmeldungen anzeigen ..................23 2 | WOLF GmbH 9148657 | 202303... - Seite 3 10.2 Warmwasserbetrieb ..........................31 11 Anhang ................................32 11.1 Technische Parameter nach (EU) Nr. 813/2013 ..................32 11.1.1 CHA-16.20-400V-M2 CS-C2 · CHA-16.20-400V-M2 CS-e9-C2..........32 11.2 Produktdatenblatt nach Verordnung (EU) Nr. 812/2013 ................34 9148657 | 202303 WOLF GmbH | 3...
-
Seite 4: Zu Diesem Dokument
Fachkräfte sind qualifizierte und eingewiesene Installateure, Elektriker usw.. Von WOLF geschulte Fachkräfte müssen zusätzlich folgende Qualifikationen nachweisen: – Teilnahme an einer Produktschulung zu diesem Wärmeerzeuger bei der WOLF GmbH. Von WOLF autorisierte Fachkräfte müssen zusätzlich folgende Qualifikationen nachweisen: – Teilnahme an einer Produktschulung zu diesem Wärmeerzeuger bei der WOLF GmbH –... -
Seite 5: Symbole
CHA-16 Zu diesem Dokument | 1 Alle Dokumente stehen zur Verfügung unter www.wolf.eu/downloadcenter Symbole In diesem Dokument werden folgende Symbole verwendet: Symbol Bedeutung Handlungsschritte sind nummeriert Kennzeichnet eine notwendige Voraussetzung ü Kennzeichnet das Ergebnis eines Handlungsschrittes ð Kennzeichnet wichtige Informationen für den sachgerechten Umgang... - Seite 6 Smart Grid SM1 / SM2 Solarmodul 1 / Solarmodul 2 Tagesarbeitszahl "to be announced" wird noch bekanntgegeben Taupunktwächter Vorjahr VLF / VF Vorlauftemperaturfühler Vorlauf Vortag Warmwasser / Warmwasserbetrieb Zubringer- / Heizkreispumpe Zirk Zirkulationstaster oder Zirkulationspumpe (Zirkomat) 6 | WOLF GmbH 9148657 | 202303...
- Seite 7 Zu diesem Dokument | 1 Zirk100 Zirkulationspumpe 100 % (Dauerbetrieb) Zirk20 Zirkulationspumpe 20 % (2 Minuten ein, 8 Minuten aus) Zirk50 Zirkulationspumpe 50 % (5 Minuten ein, 5 Minuten aus) 230-V-Ausgang (wenn Betriebsschalter ein) Zusatzwärmeerzeuger (WOLF-Heizgerät) ZWE extern Zusatzwärmeerzeuger (Fremdheizgerät) 9148657 | 202303 WOLF GmbH | 7...
-
Seite 8: Sicherheit
– Arbeiten an elektrischen Bauteilen nur von einer Elektrofachkraft durchführen las- sen. – Alle Service- und Reparaturarbeiten an der ODU nur vom WOLF‑Kundendienst oder einer von WOLF autorisierten Fachkraft durchführen lassen. – Inspektion und Wartung von einer durch WOLF geschulten Fachkraft durchführen lassen. -
Seite 9: Nicht Bestimmungsgemäße Verwendung
Weise außer Funktion setzen. 2. Wärmeerzeuger nur in technisch einwandfreiem Zustand betreiben. 3. Störungen und Schäden, die die Sicherheit beeinträchtigen können, umgehend und fachmännisch beheben. 4. Schadhafte Bauteile durch Original-WOLF‑Ersatzteile ersetzen. 5. Persönliche Schutzausrüstung verwenden. Allgemeine Sicherheitshinweise GEFAHR Elektrische Spannung Todesfolge durch Stromschlag ►... -
Seite 10: Heißes Wasser
1. Bei Undichtigkeiten im Kältemittelkreislauf komplette Heizungsanlage spannungsfrei schal- ten. 2. Fachkräfte oder WOLF-Kundendienst benachrichtigen. 3. Bei Kältemittelübertritt in den Heizkreis kann die Hydraulik der ODU auch bei abgelassenem Heizwasser unter Kältemitteldruck stehen. Daher vor jedem Eingriff in die Hydraulik der ODU den Handentlüfter am Luft-/Kältemittelabscheider vorsichtig aufdrehen und Zündquel-... -
Seite 11: Wasserseitiger Überdruck
WARNUNG Kälteseitiger Überdruck in den Außeneinheiten der Wärmepumpen Verletzungen am Körper durch hohen Überdruck am Kältekreis ► Arbeiten am Kältekreis nur durch WOLF-Kundendienst. HINWEIS Vorübergehende Außerbetriebnahme während der Kälteperiode Wird die Anlage vom Stromnetz getrennt, ist die automatische Frostschutzfunktion außer Kraft. -
Seite 12: Produktbeschreibung
– 3 parametrierbare Eingänge, 3 parametrierbare Ausgänge – Schnelle, sichere und einfache Verdrahtung – Externe Steuerung über potentialfreien Kontakt oder 0-bis-10-V‑Signal möglich Schnittstellen – Kontakte für EVU-Steuersignal – Externe Anhebung der Systemtemperatur durch z. B. Smart Grid oder PV-Anlage 12 | WOLF GmbH 9148657 | 202303... -
Seite 13: Kondensatbildung In Der Idu
– Manometer, Sicherheitsventil mit Ablaufschlauch, Drucksensor für Heizkreis, Heizkreispumpe und 3- Wege-Umschaltventil – Regelelektronik und elektrischer Anschluss in integriertem Gehäuse – Steckplatz für LAN- / WLAN-Schnittstellenmodul WOLF Link Home – Verkleidung schallgedämmt und wärmegedämmt, dicht gegen Kondenswasserbildung 1 3-Wege-Umschaltventil Heizen / Warmwas-... -
Seite 14: Aufbau Odu
– 4-Wege-Umschaltventil und zwei elektronische Expansionsventile – Vorlauftemperaturen bis 70 °C ohne Elektroheizelement möglich – Reduzierter Nachtbetrieb zur Lautstärkebegrenzung – Anschlussmöglichkeiten nach hinten oder unten – Integrierter Luft-/ Kältemittelabscheider mit Entlüfter und Sicherheitsventil (3 bar) 14 | WOLF GmbH 9148657 | 202303... - Seite 15 2 Expansionsventil 3 Niederdrucksensor 4 Serviceanschluss 5 Kältemittelsammler 6 Verdichter 7 Hochdrucksensor 8 Hochdruckschalter 9 4/2-Wege-Ventil 10 Durchflusssensor 11 Filtertrockner 12 Drucksensor nach Sammler 13 Vorlauftemperaturfühler (T_Kessel2/ Kes- 14 Plattenwärmeübertrager seltemperatur2) 15 Rücklauftemperaturfühler 9148657 | 202303 WOLF GmbH | 15...
- Seite 16 9 Schmutzsieb mit Entlüfter 10 Elektrischer Anschluss 11 Vorlauf 12 Rücklauf Bauteile Luft-/ Kältemittelabscheider 1 Handentlüfter 2 Grundkörper Luft-/ Kältemittelabscheider 3 Automatikentlüfter (Sicherheitsrelevant, darf 4 Sicherheitsventil (3 bar) mit Abflussschlauch niemals verschlossen werden!) 16 | WOLF GmbH 9148657 | 202303...
- Seite 17 5 Innenliegende Schwimmkugel * (Sicher- 6 Entleerungshahn heitsrelevant, darf niemals ausgebaut wer- den!) * Zur Vermeidung von ungewolltem Absinken und Verschließen muss die Befüllung (Heizungsanlage be- füllen) und Entlüftung der Anlage (Anlage entlüften) gemäß dieser Anleitung erfolgen! 9148657 | 202303 WOLF GmbH | 17...
-
Seite 18: Aufstellung Oder Änderung
Lärmbelästigung durch Schallreflektio- nen. Änderungen an der Heizungsanlage GEFAHR Unsachgemäße Veränderung am Wärmeerzeuger oder an anderen Teilen der Heizungsanlage Gefährdungen von Personen und Beschädigung der Anlage. ► Arbeiten nur von einer Fachkraft durchführen lassen. 18 | WOLF GmbH 9148657 | 202303... -
Seite 19: Bedienung
CHA-16 Bedienung | 5 Bedienung Vorgehensweise Weitere Dokumente Betriebsanleitung für die Fachkraft Bedienmodul BM-2 Betriebsanleitung für die Fachkraft Anzeigemodul AM ► Den Wärmeerzeuger über das Regelungsmodul steuern. 9148657 | 202303 WOLF GmbH | 19... -
Seite 20: Wartung
Wartung Allgemeine Hinweise WARNUNG Unsachgemäße Wartung! Gefährdungen von Personen und Beschädigung der Anlage. ► Inspektion und Wartung nur von einer durch WOLF geschulten Fachkraft durchführen las- sen. Weitere Dokumente Wartungsanleitung für die Fachkraft Monoblock-Luft/Wasser-Wärmepumpe CHA-16/20 INFO WOLF empfiehlt einen Inspektions- und Wartungsvertrag mit einer durch WOLF geschulten Fachkraft abzuschließen. -
Seite 21: Heizungsanlage Kontrollieren
2. Mit Entlüftungsschlüssel Entlüftungsventil am Heizkörper öffnen. 3. Warten, bis Wasser am Ventil austritt. 4. Entlüftungsventil am Heizkörper schließen. 6.4.3 Anlagendruck kontrollieren ► Anlagendruck kontrollieren (Sollwert zwischen 1,5 und 2,0 bar). Anlagendruck unter 1,5 bar: ► Fachkraft benachrichtigen. 9148657 | 202303 WOLF GmbH | 21... -
Seite 22: Pflege
GEFAHR Brennbares Kältemittel Ersticken und Gefahr von schweren bis lebensgefährlichen Verbrennungen. 1. Bei Undichtigkeiten im Kältemittelkreislauf Heizungsanlage spannungsfrei schalten. 2. Fachkraft oder WOLF-Kundendienst benachrichtigen. HINWEIS Unsachgemäße Reinigung Beschädigung oder Zerstörung der dünnen Lamellen des Wärmetauschers. ► Lamellen am Verdampfer der Wärmepumpe kontaktlos z. B. durch das sanfte Aufsprühen von Wasser reinigen. -
Seite 23: Instandsetzung
– Störungen des Wärmeerzeugers oder der Anlage umgehend beheben, damit ein problemlose Funkti- on sichergestellt ist. – Schadhafte Bauteile und Gerätekomponenten nur durch Original-WOLF-Ersatzteile ersetzen. 7.2.2 Stör- und Warnmeldungen anzeigen Störungen oder Warnungen werden im Display des Regelungsmoduls im Klartext angezeigt. -
Seite 24: Außerbetriebnahme Und Demontage
Heizkreise durchströmt. – Bei Wassertemperaturen <10 °C (Kesseltemperatur 2, Rücklauftemperatur) wird die geräteinterne Pumpe angesteuert und somit die ODU durchströmt. – Bei Wassertemperaturen <5 °C (Kesseltemperatur, Kesseltemperatur 2, Rücklauftemperatur, Samm- lertemperatur, Speichertemperatur) werden alle verfügbaren Wärmeerzeuger angesteuert. 24 | WOLF GmbH 9148657 | 202303... -
Seite 25: Wärmeerzeuger Vorübergehend Außer Betrieb Nehmen
☞ Wärmeerzeuger vorübergehend außer Betrieb nehmen [} 25]. 1. Falls Verdacht auf Frostschäden an der ODU besteht: Den Wärmeerzeuger nur vom WOLF‑Kunden- dienst oder einer von WOLF autorisierten Fachkraft wieder in Betrieb nehmen lassen. 2. Falls kein Verdacht auf Frostschäden an der ODU besteht: Im Regelungsmodul einen Heizbetrieb ak- tivieren. -
Seite 26: Wärmeerzeuger Endgültig Außer Betrieb Nehmen
► Vor Arbeiten an wassersitzenden Bauteilen das Gerät unter 40°C abkühlen. ► Das Gerät drucklos machen. 1. Anlage abschalten. 2. Heizung gegen wiedereischalten der Spannung sichern. 3. Entleerungshahn im Heizsystem öffnen. 4. Entlüftungsventile im Heizsystem öffnen. 5. Heizungswasser ableiten. 26 | WOLF GmbH 9148657 | 202303... -
Seite 27: Odu Entleeren
Umgang mit brennbaren Kältemitteln durchführen lassen. HINWEIS Auslaufendes Wasser Wasserschäden ► Restliches Wasser aus dem Wärmeerzeuger und der Heizungsanlage auffangen. ü Anlage ist außer Betrieb genommen ☞ Wärmeerzeuger endgültig außer Betrieb nehmen [} 26] 9148657 | 202303 WOLF GmbH | 27... - Seite 28 8 | Außerbetriebnahme und Demontage CHA-16 ► Montageschritte in umgekehrter Reihenfolge durchführen Installation. 28 | WOLF GmbH 9148657 | 202303...
-
Seite 29: Recycling Und Entsorgung
► Wärmeerzeuger nur durch eine Fachkraft vom Netz trennen lassen. GEFAHR Brennbares Kältemittel Ersticken und Gefahr von schweren bis lebensgefährlichen Verbrennungen. 1. Bei Undichtigkeiten im Kältemittelkreislauf Heizungsanlage spannungsfrei schalten. 2. Fachkraft oder WOLF-Kundendienst benachrichtigen. HINWEIS Auslaufendes Wasser Wasserschäden ► Restliches Wasser aus dem Wärmeerzeuger und der Heizungsanlage auffangen. -
Seite 30: Energiesparende Betriebsweise
Heizungsregler aus dem WOLF-Zubehör ausrüsten. Ihre Fach- kraft berät Sie gerne über die optimale Einstellung. – In Verbindung mit dem WOLF-Regelungszubehör die Funktion Nachtabsenkung nut- zen. Damit wird das Energieniveau der tatsächlichen Bedarfszeit angepasst. – Die Möglichkeit der Einstellung auf Sommerbetrieb nutzen. -
Seite 31: Warmwasserbetrieb
Die Temperatur des Warmwassers oder des Speichers nur auf die benötigte Temperatur Warmwas- einstellen. Jede weitere Erwärmung kostet zusätzliche Energie. sertempera- Warmwas- Duschen verbraucht nur ca. ⅓ der Wassermenge eines Wannenbades. Tropfende Was- serverbrauch serhähne umgehend instand setzen. 9148657 | 202303 WOLF GmbH | 31... -
Seite 32: Anhang
Jahreszeitbedingte Raumheizungs- Energieeffizienz Angegebene Leistungszahl oder Heizzahl für Teillast bei Raumtemperatur 20 °C und Außenlufttemperatur COPd = -7 °C COPd = +2 °C COPd = +7 °C COPd = +12 °C = Bivalenztemperatur COPd = Betriebstemperaturgrenzwert COPd 32 | WOLF GmbH 9148657 | 202303... - Seite 33 6400 6400 durchsatz, außen Für Wasser/Sole-Wasser-WP: Was- ser oder Sole-Nenndurchsatz Kontakt WOLF GmbH, Industriestraße 1, D-84048 Mainburg * Für Heizgeräte und Kombiheizgeräte mit Wärmepumpe ist die Wärmenennleistung P gleich der Aus- rated legungslast im Heizbetrieb P und die Wärmenennleistung eines Zusatzheizgerätes P...
-
Seite 34: Produktdatenblatt Nach Verordnung (Eu) Nr. 812/2013
Klimaverhältnissen Jährlicher Energieverbrauch bei kälteren Klima- 8.292 verhältnissen Jährlicher Energieverbrauch bei wärmeren Kli- 3.017 3.017 maverhältnissen Schallleistungspegel im Freien WOLF GmbH, Postfach 1380, D-84048 Mainburg, Tel. +49-8751/74-0, Fax +49-8751/741600, http://www.WOLF.eu Artikelnummer: 3022451 06/2022 34 | WOLF GmbH 9148657 | 202303... - Seite 35 Klimaverhältnissen Jährlicher Energieverbrauch bei kälteren Klima- 10876 verhältnissen Jährlicher Energieverbrauch bei wärmeren Kli- 4538 4538 maverhältnissen Schallleistungspegel im Freien WOLF GmbH, Postfach 1380, D-84048 Mainburg, Tel. +49-8751/74-0, Fax +49-8751/741600, http://www.WOLF.eu Artikelnummer: 3022428 06/2022 9148657 | 202303 WOLF GmbH | 35...
