4 | Planung und Auslegung Hybrid
HINWEIS
Auslegungsleistung Zusatzwärmeerzeuger
Beim bivalent parallelen Betrieb muss die Wärmeleistung des Zusatzwärmeerzeugers nicht die
gesamte Heizlast des Gebäudes decken.
Beispiel:

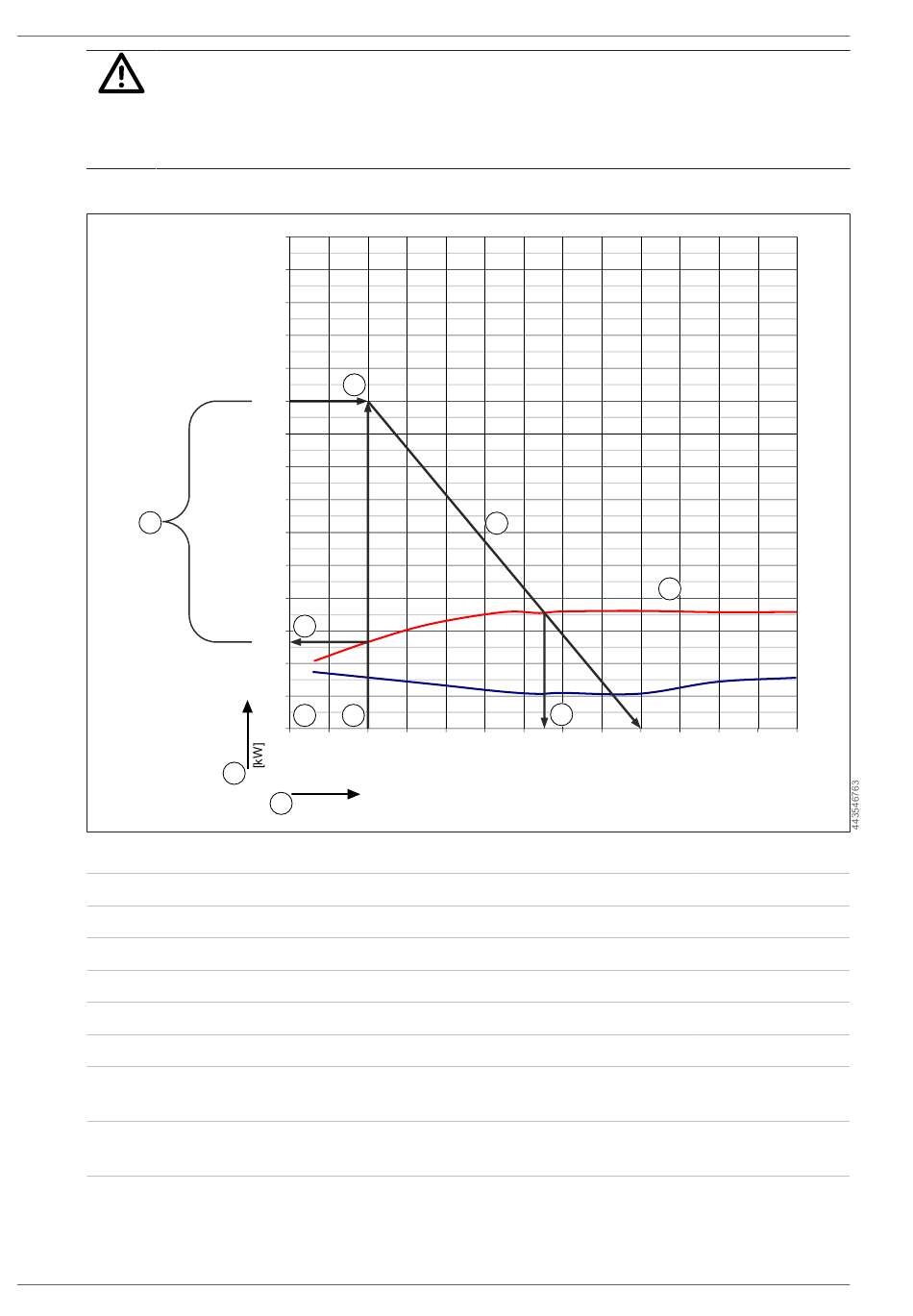

10
1 Lufteintrittstemperatur in °C
2 Heizleistung in kW
3 Maximale Kompressordrehzahl
4 Normaußentemperatur
5 Notwendige Gesamtleistung der Wärmeerzeuger
6 Wärmebedarf des Gebäudes bis zur Heizgrenztemperatur
7
Bivalenzpunkt Zusatzwärmeerzeuger WP 101 (= Schnittpunkt Wärmebe-
darf des Gebäudes mit max. Kompressordrehzahl)
8
Bivalenzpunkt Verdichter WP 080 (= Schnittpunkt Wärmebedarf des Ge-
bäudes mit max. Kompressordrehzahl)
