7 | CHC-Monoblock 300

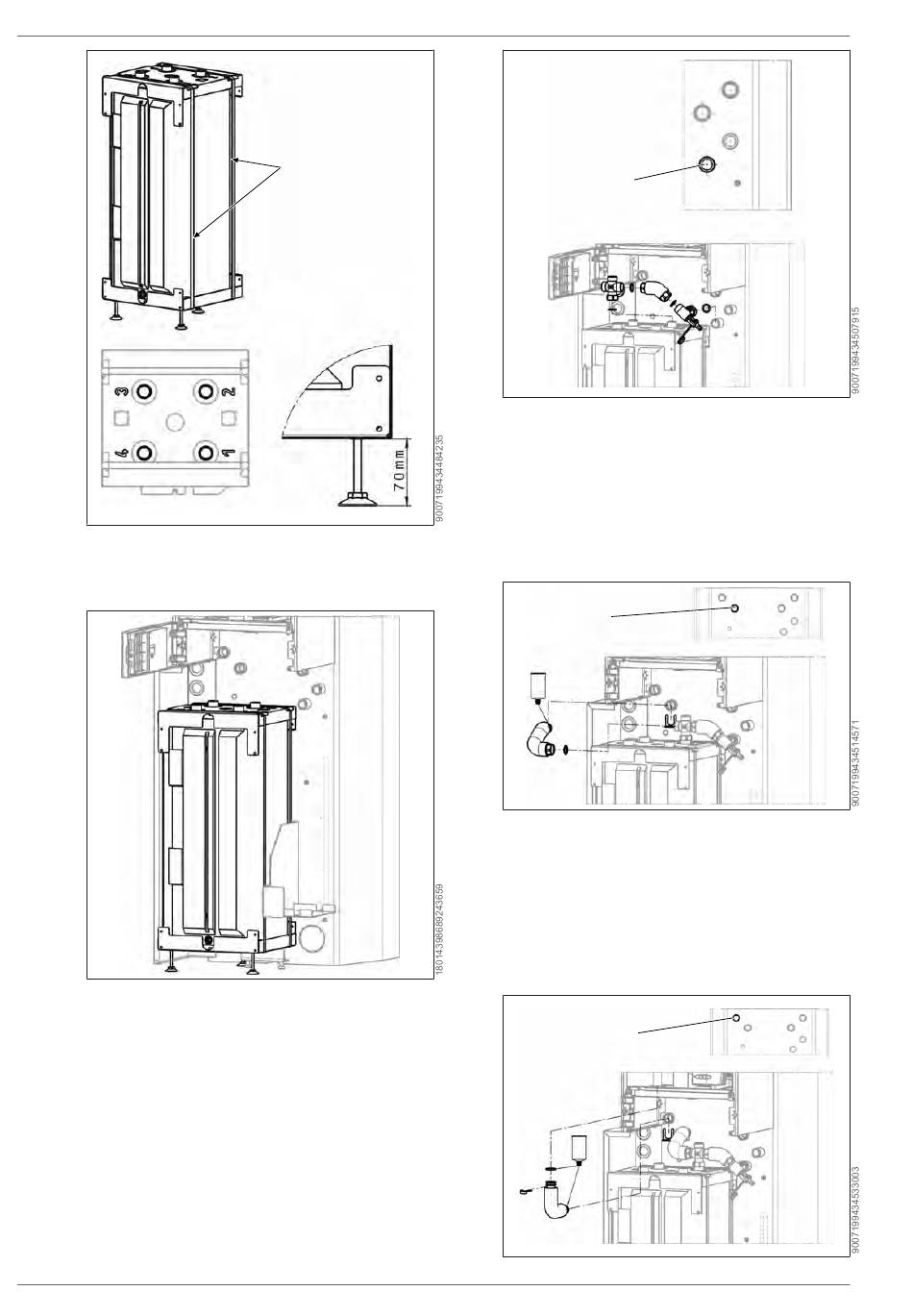

12. 3x Stellfuß (Pos. 2.1) in Pufferspeicher
PU-50 (Pos. 2) einschrauben. Maß beach-
ten! Umreifungsbänder nicht entfernen!
13. Pufferspeicher gemäß Bild zwischen Sei-
tenverkleidung links und Einhängewinkel
einbringen.
82 | WOLF GmbH
Umreifungsbänder
nicht entfernen
Rücklauf
Warmwasser
14. Kreuzstück (Pos. 9.1) mit Flachdichtung
(Pos. 9.17) auf Pufferspeicher „An-
schluss 2" montieren.
15. Wellrohr (Pos. 9.4) und Anschlusswinkel in-
kl. Entleerung (Pos. 9.2) mit Flachdichtun-
gen (Pos. 9.17) an Kreuzstück und Spei-
cher Rücklauf WW gemäß Bild montieren.
Rücklauf
Wärmepumpe
16. Wellrohr Rücklauf WP (Pos. 9.6) an O-
Ring-Seite einfetten, in die Steckverbindung
am Rücklauf WP in den Speicher stecken
und mit rechteckigem Clip (Pos. 9.13) si-
chern.
17. Überwurfmutter-Seite mit Flachdichtung
(Pos. 9.17) am Kreuzstück festschrauben.
Vorlauf
Wärmepumpe
CHC
