6 | CHC-Monoblock 200

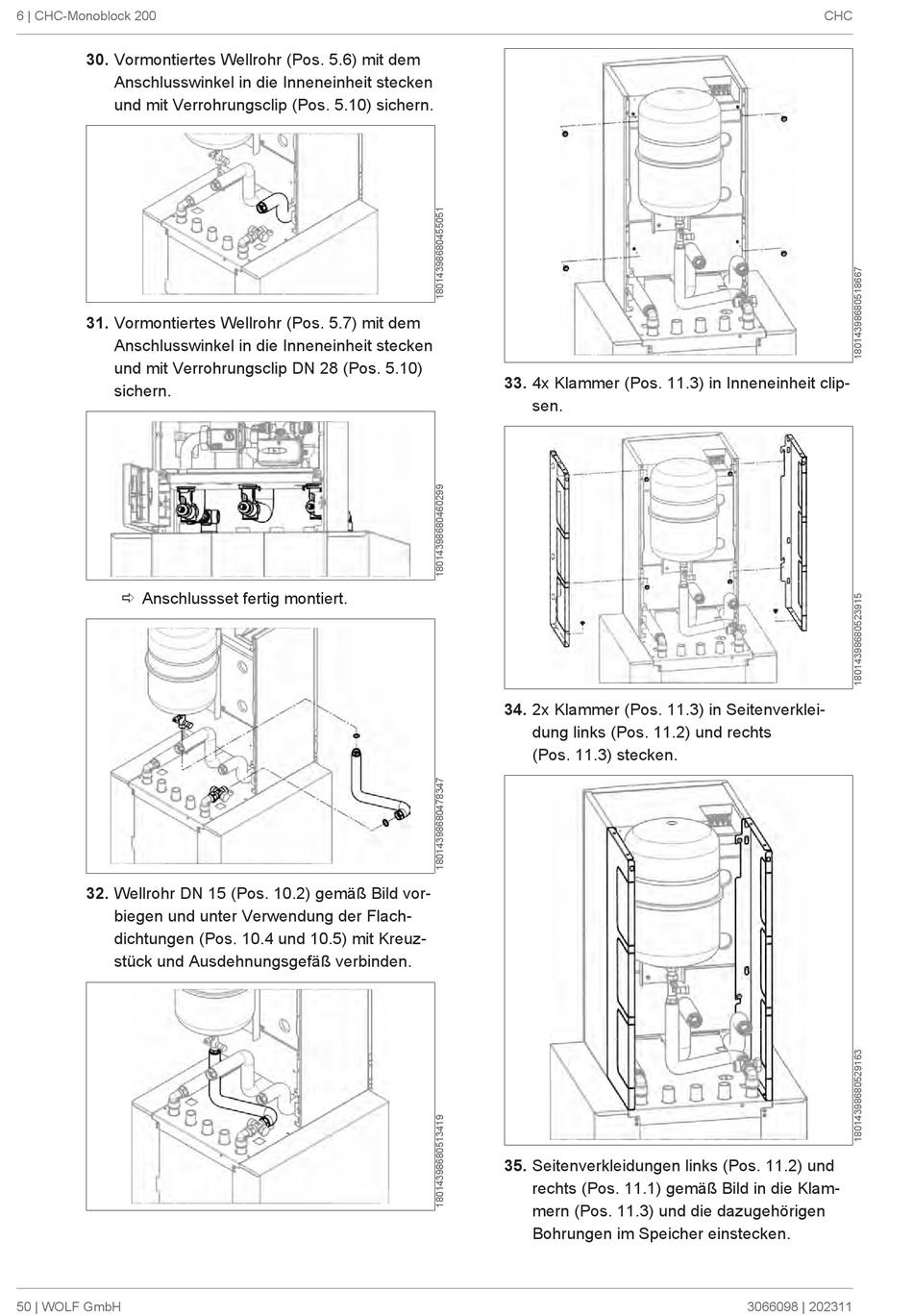

30. Vormontiertes Wellrohr (Pos. 5.6) mit dem
Anschlusswinkel in die Inneneinheit stecken
und mit Verrohrungsclip (Pos. 5.10) sichern.
31. Vormontiertes Wellrohr (Pos. 5.7) mit dem
Anschlusswinkel in die Inneneinheit stecken
und mit Verrohrungsclip DN 28 (Pos. 5.10)
sichern.
ð Anschlussset fertig montiert.
32. Wellrohr DN 15 (Pos. 10.2) gemäß Bild vor-
biegen und unter Verwendung der Flach-
dichtungen (Pos. 10.4 und 10.5) mit Kreuz-
stück und Ausdehnungsgefäß verbinden.
50 | WOLF GmbH
33. 4x Klammer (Pos. 11.3) in Inneneinheit clip-
sen.
34. 2x Klammer (Pos. 11.3) in Seitenverklei-
dung links (Pos. 11.2) und rechts
(Pos. 11.3) stecken.
35. Seitenverkleidungen links (Pos. 11.2) und
rechts (Pos. 11.1) gemäß Bild in die Klam-
mern (Pos. 11.3) und die dazugehörigen
Bohrungen im Speicher einstecken.
CHC
3066098 | 202311
