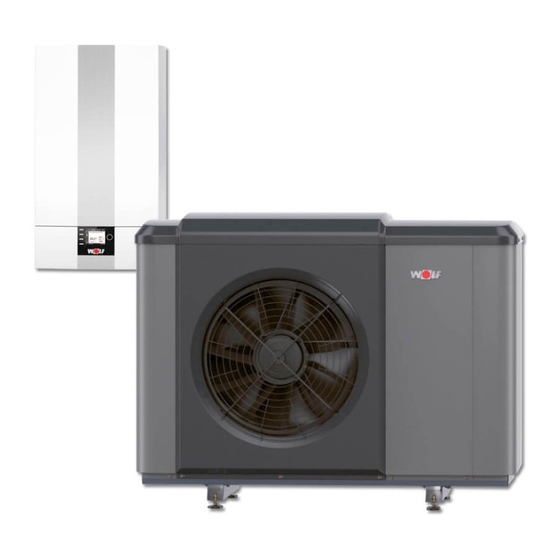

- Seite 1 Betriebsanleitung für den Benutzer MONOBLOCK-LUFT/WASSER-WÄRMEPUMPE CHA-07 / 400 V - CHA-10 / 400 V Deutsch | Änderungen vorbehalten! 3066516_201904...
-
Seite 2: Inhaltsverzeichnis
Energiesparende Betriebsweise ..................... 18 11.1 Heizbetrieb ..............................18 11.2 Warmwasserbetrieb ........................... 18 Produktdaten zum Energieverbrauch ..................19 12.1 Technische Parameter nach (EU) Nr. 813/2013 ..................19 12.2 Produktdatenblatt nach Verordnung (EU) Nr. 811/2013 ................21 02 | WOLF GmbH 3066516_201904... -
Seite 3: Zu Diesem Dokument
Zu diesem Dokument Zu diesem Dokument ► Dieses Dokument vor Beginn der Arbeiten lesen. ► Die Vorgaben in diesem Dokument einhalten. Bei Nichtbeachten erlischt der Gewährleistungsanspruch gegenüber der WOLF GmbH. Gültigkeit des Dokuments Dieses Dokument gilt für die Monoblock-Luft/Wasser-Wärmepumpe CHA. Zielgruppe Dieses Dokument richtet sich an den die Benutzer der Monoblock-Luft/Wasser-Wärmepumpe. - Seite 4 Zu diesem Dokument Aufbau von Warnhinweisen Warnhinweise sind nach folgendem Prinzip aufgebaut: SIGNALWORT Art und Quelle der Gefahr! Erläuterung der Gefahr. ► Handlungsanweisung zur Abwendung der Gefahr. 04 | WOLF GmbH 3066516_201904...
-
Seite 5: Sicherheit
Arbeiten am Wärmeerzeuger nur von Fachhandwerkern durchführen lassen. ► Arbeiten an elektrischen Bauteilen It. VDE 0105 Teil 1 nur von Elektrofachkräften ► durchführen lassen. Arbeiten am Kältekreis nur vom autorisierten WOLF-Kundendienst durchführen ► lassen. Bestimmungsgemäße Verwendung Den Wärmeerzeuger nur in geschlossenen Warmwasserheizungsanlagen gemäß... -
Seite 6: Hohe Temperaturen
Sicherheitshandschuhe benutzen. ► WARNUNG Kälteseitiger Überdruck! Verletzungen am Körper durch hohen Überdruck am Kältekreis. ► Arbeiten am Kältekreis nur durch WOLF-Kundendienst. HINWEIS Stromausfall bei Frostgefahr! Bei längerem Stromausfall Schäden an wasserführenden Bauteilen durch einfrieren. ► Heizwasser an der Außeneinheit ablassen. -
Seite 7: Beschreibung
Gehäuse temperatur) Drucksensor Sicherheitsventil Heizkreispumpe Durchflusssensor Heizkreis Regelungsmodul Manometer Betriebsschalter 9-kW-Elektroheizelement 3-Wege-Umschaltventil Heizen / Warmwasser Entlüfter Bauteile Außeneinheit Alle Bauteile des Kältekreises befinden sich in der Außeneinheit, einschließlich des Kältekreisreglers und des Ventilators. Die Leistung wird dem jeweiligen Wärme- / Kältebedarf über den invertergesteuerten Verdichter angepasst. 3066516_201904 WOLF GmbH | 07... -
Seite 8: Bauteile Außeneinheit - Verdichter
Beschreibung 3.2.1 Bauteile Außeneinheit - Verdichter Abb. 3.2 Bauteile Außeneinheit - Verdichter Expansionsventile Elektrischer Anschuss 4/2-Wege-Ventil Sauggastemperaturfühler (T_Sauggas) Luft-/Kühlmittelabscheider Temperaturfühler Verdichterkopf (T_Heißgas) Vorlauftemperaturfühler Rücklauftemperaturfühler mit Filtertrockner Rückflussverhinderer Hochdruckschalter Verdichter Sicherheitsventil 2,5 bar 08 | WOLF GmbH 3066516_201904... -
Seite 9: Bauteile Außeneinheit - Verdampfer
Beschreibung 3.2.2 Bauteile Außeneinheit - Verdampfer Abb. 3.3 Bauteile Außeneinheit - Verdampfer Verdampfer Steuerungskasten mit Inverter und Zuluftfühler Kältekreisregler HPM-2 Abluftfühler Ventilator Kältemittelsammler 3066516_201904 WOLF GmbH | 09... -
Seite 10: Aufstellung Oder Änderung
Gegenstände. verschlechtert. Lärmbelästigung durch Schallreflektionen. Änderungen an der Heizungsanlage GEFAHR Unsachgemäße Veränderung am Wärmeerzeuger oder an anderen Teilen der Heizungsanlage. Gefährdungen von Personen und Beschädigung der Anlage. ► Arbeiten nur von einem Fachhandwerker durchführen lassen. 10 | WOLF GmbH 3066516_201904... -
Seite 11: Instandhaltung
► Wasser- oder Druckluftstrahl (max. 2 -3 bar) senkrecht auf die Lamellen ausrichten. 5.2.2 Verkleidung Außeneinheit und Inneneinheit reinigen ► Verkleidung mit einem feuchten Tuch und mildem, chlorfreien Reiniger reinigen. ► Verkleidung abtrocknen. ► Bauteile in und unmittelbar am Wärmeerzeuger nur von einem Fachhandwerker reinigen lassen. 3066516_201904 WOLF GmbH | 11... -
Seite 12: Übersicht Der Tätigkeiten
Wartung durchführen. ● ● ● Wärmeerzeuger vorübergehend außer Betrieb nehmen. ● ● ● Wärmeerzeuger wieder in Betrieb nehmen. ● ● ● Wärmeerzeuger im Notfall außer Betrieb nehmen. ● ● Wärmeerzeuger endgültig außer Betrieb nehmen. ● 12 | WOLF GmbH 3066516_201904... -
Seite 13: Bedienung
Bedienung Bedienung Bedienungsanleitung für den Benutzer Bedienmodul BM-2 Bedienungsanleitung für den Benutzer Anzeigemodul AM ► Den Wärmeerzeuger über das Regelungsmodul steuern. 3066516_201904 WOLF GmbH | 13... -
Seite 14: Wartung
Montageanleitung für den Fachhandwerker Monoblock-Luft/Wasser-Wärmepumpe CHA WOLF empfiehlt einen Inspektions‑ und Wartungsvertrag mit einem Fachhandwerker abzuschließen. Pflichten des Betreibers Damit eine zuverlässige und sichere Funktion des Wärmeerzeugers gewährleistet ist, folgende Punkte beachten: ► Gemäß § 11(3) ENEV die Anlage jährlich warten lassen. ► Anleitung beachten. 14 | WOLF GmbH 3066516_201904... -
Seite 15: Störung
► Wärmeerzeuger am Betriebsschalter aus- und wieder einschalten. ► Taste 4 drücken. VORSICHT Unsachgemäße Reparatur! Gefährdungen von Personen und Beschädigung der Anlage. ► Reparatur von einem Fachhandwerker durchführen lassen. Störung weiterhin vorhanden: ► Fachhandwerker verständigen. 3066516_201904 WOLF GmbH | 15... -
Seite 16: Außerbetriebnahme
► Wärmeerzeuger am Betriebsschalter der Inneneinheit ausschalten. ► Fachhandwerker benachrichtigen. ► Bei längerem Stromausfall und Frostgefahr Heizungswasser der Außeneinheit ablassen. Wärmeerzeuger endgültig außer Betrieb nehmen Montageanleitung für den Fachhandwerker Monoblock-Luft/Wasser-Wärmepumpe CHA ► Wärmeerzeuger nur von einem Fachhandwerker außer Betrieb nehmen lassen. 16 | WOLF GmbH 3066516_201904... -
Seite 17: Recycling Und Entsorgung
► Wärmeerzeuger nur durch einen Fachhandwerker vom Netz trennen lassen. GEFAHR Brennbares Kältemittel! Ersticken und Gefahr von schweren bis lebensgefährlichen Verbrennungen. ► Bei Undichtigkeiten im Kältemittelkreislauf Heizungsanlage spannungsfrei schalten. ► Fachhandwerker oder WOLF-Kundendienst benachrichtigen. HINWEIS Auslaufendes Wasser! Wasserschäden. ► Restliches Wasser aus dem Wärmeerzeuger und der Heizungsanlage auffangen. -
Seite 18: Energiesparende Betriebsweise
Regelung sorgt mit automatischer Nachtabsenkung und Thermostatventilen dafür, dass nur dann geheizt wird, wenn Wärme gebraucht wird. Die Heizung mit einem witterungsgeführten Heizungsregler aus dem WOLF- Zubehör ausrüsten. Ihr Fachhandwerker berät Sie gerne über die optimale Einstellung. – In Verbindung mit dem WOLF-Regelungszubehör die Funktion Nachtabsenkung nutzen. -
Seite 19: Produktdaten Zum Energieverbrauch
Stromverbrauch in anderen Betriebsarten 0,013 0,013 0,013 0,013 als dem Betriebszustand: Aus-Zustand Stromverbrauch in anderen Betriebsarten 0,015 0,015 0,015 0,015 als dem Betriebszustand: Thermostat- aus-Zustand Stromverbrauch in anderen 0,015 0,015 0,015 0,015 Betriebsarten als dem Betriebszustand: Bereitschaftszustand 3066516_201904 WOLF GmbH | 19... - Seite 20 3500 3500 Luft-durchsatz, außen Für Wasser/Sole-Wasser-Wärmepumpe: m³/h Wasser oder Sole-Nenndurchsatz Kontakt WOLF GmbH, Industriestraße 1, D-84048 Mainburg Für Heizgeräte und Kombiheizgeräte mit Wärmepumpe ist die Wärmenennleistung P gleich der Auslegungslast im rated Heizbetrieb P und die Wärmenennleistung eines Zusatzheizgerätes P gleich der zusätzlichen Heizleistung sup(Tj).
-
Seite 21: Produktdatenblatt Nach Verordnung (Eu) Nr. 811/2013
Klimaverhältnissen Jährlicher Energieverbrauch bei kälteren Klima- 3.428 4.812 verhältnissen Jährlicher Energieverbrauch bei wärmeren Kli- 1.208 1.665 maverhältnissen Schallleistungspegel im Freien Wolf GmbH, Postfach 1380, D-84048 Mainburg, Tel. +49-8751/74-0, Fax +49-8751/741600, Internet: www.wolf-heiztechnik.de Artikelnummer: 3022083 3066516_201904 WOLF GmbH | 21... - Seite 22 Klimaverhältnissen Jährlicher Energieverbrauch bei kälteren Klima- 4215 5852 verhältnissen Jährlicher Energieverbrauch bei wärmeren Kli- 1734 1734 maverhältnissen Schallleistungspegel im Freien Wolf GmbH, Postfach 1380, D-84048 Mainburg, Tel. +49-8751/74-0, Fax +49-8751/741600, Internet: www.wolf-heiztechnik.de Artikelnummer: 3022060 22 | WOLF GmbH 3066516_201904...
