Wolf CHC-Monoblock 200 Betriebsanleitung Für Die Fachkraft Seite 73

CHC
Rücklauf
Wärmepumpe

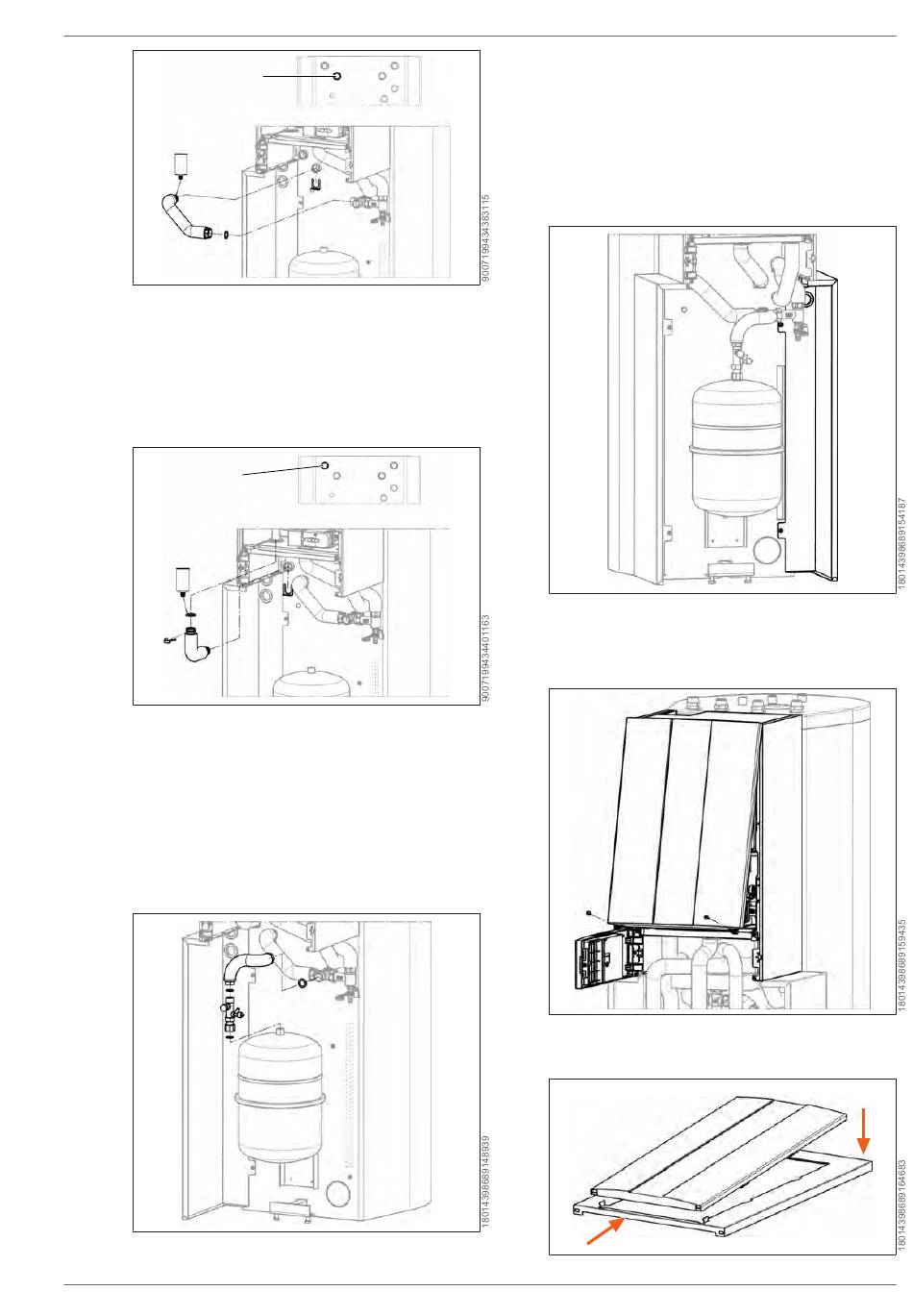

21. Wellrohr Vorlauf WP (Pos. 7.7) an O-Ring-
Seite einfetten, in die Steckverbindung am
Rücklauf WP in den Speicher stecken und
mit rechteckigen Clip (Pos. 7.10) sichern.
22. Überwurfmutter-Seite mit Flachdichtung
(Pos. 7.14) am Kreuzstück festschrauben.
Vorlauf
Wärmepumpe
23. Wellrohr Vorlauf WP (Pos. 7.4) mit O-Ring
(Pos. 7.12) versehen, einfetten und in die
Inneneinheit einstecken und mit dem Ver-
rohrungsclip (Pos. 7.11) sichern.
24. Andere Seite (mit beiden O-Ringen) einfet-
ten, in die Steckverbindung am Vorlauf WP
in den Speicher stecken und mit dem recht-
eckigen Clip (Pos. 7.10) sichern.
3066098 | 202311
25. Kappenventil (Pos. 7.9) mit Flachdichtung
(Pos. 7.13) am Ausdehnungsgefäß an-
schrauben.
26. Wellrohr DN 15 (Pos. 7.8) gemäß Bild vor-
biegen und unter Verwendung der Flach-
dichtungen (Pos. 7.13 und 7.14) mit Kap-
penventil und Kreuzstück verbinden.
27. Seitenverkleidung rechts (Pos. 13.1) ein-
hängen.
28. Dichtmanschetten (Pos. 13.3) einsetzen.
29. Frontverkleidung der Inneneinheit montie-
ren.
1
CHC-Monoblock 300 | 7
2
WOLF GmbH | 73
