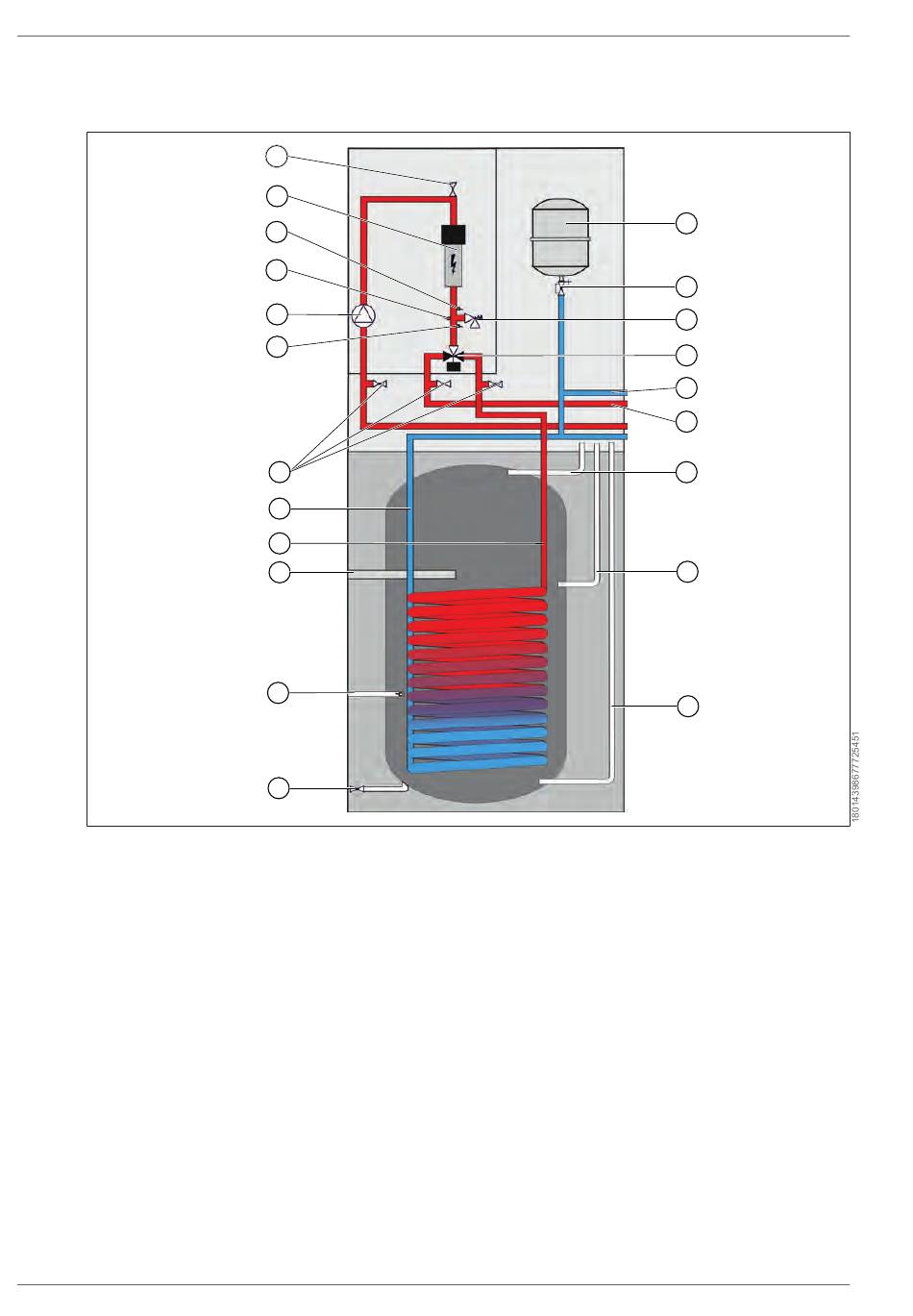

6.3 Aufbauschemen CHC-Monoblock 200
6.3.1 Center 200 ohne Puffer
1 Membranausdehnungsgefäß (MAG)
3 Sicherheitsventil Heizkreis
5 Rücklauf Heizkreis (RL HK)
7 Warmwasseranschluss
9 Kaltwasseranschluss
11 Speicherfühler
13 Vorlauf Wärmepummpe
15 Füll- und Entleerungseinrichtung
17 Hocheffizienz-Heizkreispumpe
19 Drucksensor Heizkreis
21 Entlüfter
44 | WOLF GmbH
21
20
19
18
17
16
15
14
13
12
11
10
2 Kappenventil
4 3-Wege-Umschaltventil Heizen / Warmwas-
ser
6 Vorlauf Heizkreis (VL HK)
8 Zirkulationsanschluss
10 Entleerung Speicher
12 Schutzanode
14 Rücklauf Wärmepummpe
16 Kesseltemperaturfühler (T_Kessel)
18 Drucksensor Heizkreis
20 Elektrozusatzheizung
CHC
1
2
3
4
5
6
7
8
9
3066098 | 202311
