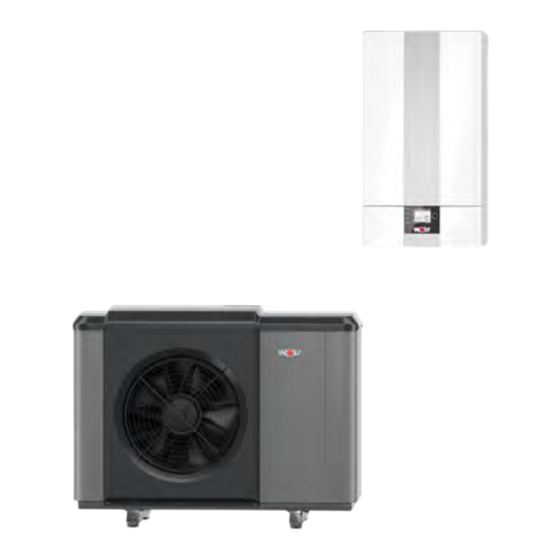

Wolf CHA-07/400 V Betriebsanleitung Für Die Fachkraft

Monoblock-luft/wasser-wärmepumpe
Vorschau ausblenden Andere Handbücher für CHA-07/400 V:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
DE
Betriebsanleitung für die Fachkraft
MONOBLOCK-LUFT/WASSER-WÄRMEPUMPE
CHA-07 / 400 V • CHA-10 / 400 V
(Original)
Deutsch | Änderungen vorbehalten!
3066072 | 202402

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Wolf CHA-07/400 V

Inhaltszusammenfassung für Wolf CHA-07/400 V

  • Seite 1 Betriebsanleitung für die Fachkraft MONOBLOCK-LUFT/WASSER-WÄRMEPUMPE CHA-07 / 400 V • CHA-10 / 400 V (Original) Deutsch | Änderungen vorbehalten! 3066072 | 202402...

  • Seite 2: Inhaltsverzeichnis

    Örtliche Vorschriften ........................22 4.2.3 Allgemeine Vorschriften ......................22 Sicherheitstechnik ............................ 23 4.3.1 Komponenten..........................23 4.3.2 Wasserqualität bezogen auf WOLF-Wärmepumpen in Anlehnung an die VDI 2035 ....29 Aufstellung ............................... 30 4.4.1 Allgemeine Anforderungen ......................30 4.4.2 Aufstellort IDU..........................30 4.4.3 Aufstellort ODU ...........................
  • Seite 3 Inbetriebnahme starten ..........................76 Anlage konfigurieren ..........................76 Heizsystem spülen und reinigen ......................77 Anlage entlüften ............................78 6.5.1 Vorgehensweise ......................... 78 Einstellung Überströmventil bei Reihenspeicher..................78 Estrichtrocknung ............................79 Hochheizen .............................. 79 Bedienmodul BM-2........................... 79 3066072 | 202402 WOLF GmbH | 3...
  • Seite 4 10.6.1 Außerbetriebnahme vorbereiten ....................119 10.6.2 Heizsystem entleeren ......................... 120 10.6.3 ODU entleeren ..........................120 10.7 Wärmeerzeuger demontieren ........................121 11 Recycling und Entsorgung..........................122 12 Technische Daten............................. 123 12.1 CHA-Monoblock ............................123 4 | WOLF GmbH 3066072 | 202402...
  • Seite 5 13.8 Kühlleistung CHA-10..........................148 13.9 Restförderhöhe Heiz- / Kühlkreis ......................149 13.10 Druckverlust 3-Wegeventil DN 25 ......................150 13.11 Produktdatenblätter..........................150 13.12 Technische Parameter nach (EU) Nr. 813/2013 ..................155 13.13 Konformitätserklärung ..........................157 3066072 | 202402 WOLF GmbH | 5...

  • Seite 6: Zu Diesem Dokument

    Fachkräfte sind qualifizierte und eingewiesene Installateure, Elektriker usw.. Von WOLF geschulte Fachkräfte müssen zusätzlich folgende Qualifikationen nachweisen: – Teilnahme an einer Produktschulung zu diesem Wärmeerzeuger bei der WOLF GmbH. Von WOLF autorisierte Fachkräfte müssen zusätzlich folgende Qualifikationen nachweisen: – Teilnahme an einer Produktschulung zu diesem Wärmeerzeuger bei der WOLF GmbH –...

  • Seite 7: Symbole

    A1 / A3 / A4 Parametrierbarer Ausgang A1 / Ausgang A3 / Ausgang A4 Außentemperaturfühler Außentemperatur CWO-Board (= Kommunikationsplatine in der IDU) DFL HK Heizkreisdurchfluss E1 / E3 / E4 Parametrierbarer Eingang E1 / Eingang E3 / Eingang E4 3066072 | 202402 WOLF GmbH | 7...
  • Seite 8 VLF / VF Vorlauftemperaturfühler Vorlauf Vortag Warmwasser / Warmwasserbetrieb Zubringer- / Heizkreispumpe Zirk Zirkulationstaster oder Zirkulationspumpe (Zirkomat) Zirk100 Zirkulationspumpe 100 % (Dauerbetrieb) Zirk20 Zirkulationspumpe 20 % (2 Minuten ein, 8 Minuten aus) Zirk50 Zirkulationspumpe 50 % (5 Minuten ein, 5 Minuten aus) 8 | WOLF GmbH 3066072 | 202402...
  • Seite 9 CHA-07/10 1. Zu diesem Dokument 230-V-Ausgang (wenn Betriebsschalter ein) Zusatzwärmeerzeuger (WOLF-Heizgerät) ZWE extern Zusatzwärmeerzeuger (Fremdheizgerät) 3066072 | 202402 WOLF GmbH | 9...

  • Seite 10: Sicherheit

    – Arbeiten am Wärmeerzeuger von einer Fachkraft durchführen lassen. – Arbeiten an elektrischen Bauteilen von einer Elektrofachkraft durchführen lassen. – Alle Service- und Reparaturarbeiten an der ODU vom WOLF‑Kundendienst oder ei- ner von WOLF autorisierten Fachkraft durchführen lassen. – Inspektion und Wartung von einer durch WOLF geschulten Fachkraft durchführen lassen.

  • Seite 11: Nicht Bestimmungsgemäße Verwendung

    1. Sicherheits- und Überwachungseinrichtungen nicht entfernen, überbrücken oder in anderer Weise außer Funktion setzen. 2. Wärmeerzeuger nur in technisch einwandfreiem Zustand betreiben. 3. Störungen und Schäden, die die Sicherheit beeinträchtigen, umgehend beheben. 4. Schadhafte Bauteile durch Original-WOLF‑Ersatzteile ersetzen. 5. Persönliche Schutzausrüstung verwenden. Allgemeine Sicherheitshinweise GEFAHR...

  • Seite 12: Heißes Wasser

    Ersticken und Gefahr von schweren bis lebensgefährlichen Verbrennungen. 1. Bei Undichtigkeiten im Kältemittelkreislauf komplette Heizungsanlage spannungsfrei schal- ten. 2. Fachkräfte oder WOLF-Kundendienst benachrichtigen. 3. Besteht der Verdacht, dass Kältemittel in den Heizkreis gelangt ist, sind alle elektrischen Zündquellen im gesamten Gebäude mit der Hauptsicherung(en) Ihres Gebäudes auszu- schalten.

  • Seite 13: Übergabe An Den Benutzer

    2. Den Benutzer in die Bedienung der Heizungsanlage einweisen. 3. Den Benutzer auf folgende Punkte hinweisen: – Jährliche Inspektion und Wartung durch eine von WOLF geschulte Fachkraft durchführen lassen. – Abschluss eines Inspektions- und Wartungsvertrag mit einer von WOLF geschul- te Fachkraft empfehlen.

  • Seite 14: Normen Und Vorschriften

    Energieeinsparverordnung (EnEV) (in jeweils gültiger Fassung) Für die Installation und den Betrieb in Österreich gelten: – ÖVE - Vorschriften – Bestimmungen des ÖVGW sowie die entsprechenden Ö-Normen – Mindestanforderungen an das Heizungswasser gemäß ÖNORM H5195-1 sind ein- zuhalten 14 | WOLF GmbH 3066072 | 202402...
  • Seite 15 CHA-07/10 2. Sicherheit Für die Installation und den Betrieb in der Schweiz gelten: – SVGW - Vorschriften – BUWAL und örtliche Vorschriften – NEV (SR743.26) 3066072 | 202402 WOLF GmbH | 15...

  • Seite 16: Produktbeschreibung

    – 3 parametrierbare Eingänge, 3 parametrierbare Ausgänge – Schnelle, sichere und einfache Verdrahtung – Externe Steuerung über potentialfreien Kontakt oder 0-bis-10-V‑Signal möglich Schnittstellen – Kontakte für EVU-Steuersignal – Externe Anhebung der Systemtemperatur durch z. B. Smart Grid oder PV-Anlage 16 | WOLF GmbH 3066072 | 202402...
  • Seite 17 Bauteile – Manometer, Sicherheitsventil mit Ablaufschlauch, Drucksensor für Heizkreis, Heizkreispumpe und 3- Wege-Umschaltventil – Regelelektronik und elektrischer Anschluss in integriertem Gehäuse – Steckplatz für LAN- / WLAN-Schnittstellenmodul WOLF Link Home – Verkleidung schallgedämmt und wärmegedämmt, dicht gegen Kondenswasserbildung 1 Entlüfter 2 Sicherheitstemperaturbegrenzer-Reset...

  • Seite 18: Kondensatbildung In Der Idu

    – 4-Wege-Umschaltventil und zwei elektronische Expansionsventile – Vorlauftemperaturen bis 70 °C ohne Elektroheizelement möglich – Reduzierter Nachtbetrieb zur Lautstärkebegrenzung – Anschlussmöglichkeiten nach hinten oder unten – Integrierter Luft-/ Kältemittelabscheider mit Entlüfter und Sicherheitsventil (2,5 bar) – Kondensatablauf unten 18 | WOLF GmbH 3066072 | 202402...
  • Seite 19 6 Elektrischer Anschluss 7 Sauggastemperaturfühler (T_Sauggas) 8 Temperaturfühler Verdichterkopf (T_Heiß- gas/Heißgastemperatur) 9 Rücklauftemperaturfühler mit Rückflussver- 10 Rücklauf hinderer 11 Vorlauf (zur IDU) 12 Kabeleinführung 13 4/2-Wege-Ventil 14 Filtertrockner 15 Hochdrucksensor 16 Niederdrucksensor 17 Verdichter 3066072 | 202402 WOLF GmbH | 19...
  • Seite 20 3. Produktbeschreibung CHA-07/10 Bauteile Verdampfer 1 Verdampfer 2 Zuluftfühler 3 Abluftfühler 4 Steuerungskasten mit Inverter und Kälte- kreisregler HPM-2 5 Ventilator 6 Kältemittelsammler 7 Kondensatablauf 20 | WOLF GmbH 3066072 | 202402...

  • Seite 21: Funktion

    Die abgegebene Wärmemenge wird durch die Regelung ermittelt und angezeigt. Bei Anschluss des Im- pulssignals eines bauseitigen Stromzählers mit S0-Schnittstelle ist die Anzeige der aufgenommenen elek- trischen Energie sowie der Tagesarbeitszahl (TAZ) und Jahresarbeitszahl (JAZ) möglich. 3066072 | 202402 WOLF GmbH | 21...

  • Seite 22: Planung

    4. Planung CHA-07/10 Planung Hydraulik Zur schnelleren Planung bietet die WOLF GmbH fertige Hydraulikschemen in der WOLF‑Hydraulikdaten- bank unter www.wolf.eu. Vorschriften ► Bei Montage und Betrieb der Heizungsanlage die landesspezifischen Normen und Richtlinien beach- ten. 4.2.1 Gefährdungsbeurteilung Der Handwerker macht eine Gefährdungsbeurteilung nach Arbeitsstättenverordnung und Betriebssicher- heitsverordnung auf Grundlage der Betriebsanleitung für die Fachkraft, die die Besonderheiten der Wär-...

  • Seite 23: Österreich

    Den Ablaufschlauch des Sicherheitsventils der IDU über einen Trichtersiphon in den Abfluss führen. Ausdehnungsgefäß In der Anlage nach den vor Ort geltenden Normen und Richtlinien ein Ausdehnungsgefäß installieren. Absperreinrichtungen In den Verbindungsleitungen von der IDU zur ODU jeweils Absperrhähne mit Entleerungsfunktion montie- ren. 3066072 | 202402 WOLF GmbH | 23...

  • Seite 24: Überströmventil

    Rohrdimensionen gemäß dem Auslegungs-Volumenstrom auslegen. Die folgenden Diagramme zeigen die verfügbaren Förderhöhen für das Heizsystem nach Abzug der Druckverluste von ODU und IDU in Abhängigkeit von der Verbindungsleitung zwischen ODU und IDU. 24 | WOLF GmbH 3066072 | 202402...
  • Seite 25 – Mit Puffer als Trennspeicher: – 100 mbar (CHA-10) bzw. 80 mbar (CHA-07) – Bei Metallverbundrohren muss aufgrund der höheren Einzelwiderstände der Fittings eine Auslegung mit Restförderhöhe erfolgen. – Auf eine ausreichende Dämmung der Leitung achten. 3066072 | 202402 WOLF GmbH | 25...

  • Seite 26: Schmutz Und Magnetit Im Heizungssystem

    In diesem Beispiel muss somit mindestens ein Wellrohr DN32 oder ein Glattrohr 32 x 2,9 verwendet wer- den. Schmutzfänger und Schlammabscheider HINWEIS Schmutz und Magnetit im Heizungssystem Schäden an Pumpen, Heizungssystem, Heizwasserwärmetauscher und der ODU. ► Schmutzfänger und Schlammabscheider mit Magnetitabscheider in den Rücklauf zur ODU einbauen. 26 | WOLF GmbH 3066072 | 202402...

  • Seite 27: Pufferspeicher

    – Mehrere Taupunktwächter in Reihe schalten und am Eingang Taupunktwächter anschließen (z.B. mittels WOLF-Anschlusskasten TPW). – Taupunktwächter eines Mischerkreises an den Eingang Taupunktwächter des jeweiligen Mischermo- duls MM-2 oder Kaskadenmoduls KM-2 anschließen (z. B. mittels WOLF‑Anschlusskasten TPW). – Taupunktwächter am Kühlkreisvorlauf im zu kühlenden Raum montieren (Wärmedämmung entfer- nen).
  • Seite 28 Rücklauftemperatur Heizsystem Abb. 4: CHA-10 In folgenden Fällen ist ein Pufferspeicher notwendig: – Anlagen mit Heizkörpern – Einzelraumregelung (Thermostatventile) – Mehrere Wärmeerzeuger oder Heizkreise – Anlagen mit der Zusatzfunktion PV-Anhebung – Smart Grid für Heizbetrieb 28 | WOLF GmbH 3066072 | 202402...

  • Seite 29: Wasserqualität Bezogen Auf Wolf-Wärmepumpen In Anlehnung An Die Vdi 2035

    Falls nicht ausreichend Abtauenergie verfügbar ist, treten Anlagenstörungen auf und das Elek- troheizelement wird häufiger zugeschaltet. 4.3.2 Wasserqualität bezogen auf WOLF-Wärmepumpen in Anlehnung an die VDI 2035 Anforderungen an die Heizwasserqualität VDI 2035 Blatt 1 gibt Empfehlungen zur Vermeidung von Steinbildungen in Heizungsanlagen aus. Blatt 2 behandelt die wasserseitige Korrosion.

  • Seite 30: Aufstellung

    Drücke im Heizsystem folgende Höhendifferenzen berücksichtigen: – ODU maximal 3  m über der IDU installieren. – IDU maximal 10  m über der ODU installieren. 4.4.2 Aufstellort IDU Bei der Wahl des Aufstellortes sind folgende Mindestabstände zu beachten: 30 | WOLF GmbH 3066072 | 202402...

  • Seite 31: Aufstellort Odu

    – Wärmedämmmaterialien, Elektrische Anschlussleitungen, Verlegekanäle / -rohre usw. vor mechani- scher Beschädigung schützen sowie witterungs- und UV-beständig ausführen. Für Luftansaugseite beachten: – Abstand der Ansaugseite zu einer Wand mindestens 200 mm. – Ansaugbereich darf nicht durch Laub, Schnee usw. zugeweht werden. 3066072 | 202402 WOLF GmbH | 31...

  • Seite 32: Scharfkantige Lamellen An Der Rückseite Der Wärmepumpe

    3 Sockel (Zubehör) 4 Ansaugbereich 5 Ausblasbreich 6 >1000 mm zu Hindernissen, die den Luft- austritt behindern, >3000 mm zu Gehwegen und zur Terrasse * eine Seite (rechts oder links) kann auf 500 mm reduziert werden 32 | WOLF GmbH 3066072 | 202402...
  • Seite 33 – Aufstellung in einer Senke ist nicht zulässig. – Bei Aufstellung im Rangierbereich von Fahrzeugen ist ein robuster Anfahrschutz außerhalb des Schutzbereichs notwendig. – Der Schutzbereich darf sich nicht auf Parkplätze, Nachbargrundstücke oder öffentliche Verkehrsflä- chen erstrecken. 3066072 | 202402 WOLF GmbH | 33...
  • Seite 34 1 Schutzbereich 2 Luftrichtung 3 Ansaugbereich 4 Ausblasbereich Schutzbereich bei Aufstellung unterhalb eines Fensters 1 Schutzbereich 2 Beginn der Fensteröffnung – Außenmodul darf unterhalb Fensteröffnung platziert werden. – Schutzbereich darf nicht in Fensteröffnung reichen. 34 | WOLF GmbH 3066072 | 202402...
  • Seite 35 – Bei Anschluss an Schmutzwasser-, Regenwasserkanal oder Drainagerohr auf Gefälle der Leitung achten und die Leitung frostfrei verlegen. – Zugang für Wartung und Service vorsehen (z. B. gesicherte Aufstiege). – Kondensatablaufrohr DN 50 von Wärmepumpe gedämmt in Siphon führen. 3066072 | 202402 WOLF GmbH | 35...
  • Seite 36 – Verwendung von Streifenfundamenten mit der Möglichkeit zur Versickerung direkt unter dem Konden- satanschluss. – Verwendung der Wolf Bodenkonsole oder einen Mindestabstand von >250 mm von der Versicke- rungsschicht bis zur Geräteunterkante einhalten. – Falls im Winter die Versickerungsfläche zufriert, darf überlaufendes Kondenswasser nicht auf einen Gehweg laufen können.
  • Seite 37 1 Flachdach – Die Vorschriften für die Schutzbereiche müssen eingehalten werden. – Verwendung der Wolf Bodenkonsole oder einen Mindestabstand von >250 mm vom Flachdach bis zur Geräteunterkante einhalten. – Freier Ablauf des Kondensatwassers unterhalb der Wärmepumpe über das Flachdach muss sicher- gestellt werden, da bis zu 50 l Kondensat pro Tag auftreten können.

  • Seite 38: Berechnung Der Beurteilungspegel Nach Ta Lärm [Db(A)]

    ODU an einer Wand, Abstand zur ODU <3 m 9 dB(A) ODU in einer Ecke, Abstand zur ODU <3 m ODU zwischen zwei Wänden, Abstand zwischen den Wänden <5 m ODU unter einem Vordach, Höhe des Vordaches bis zu 5 m 38 | WOLF GmbH 3066072 | 202402...
  • Seite 39 -19,0 -10,0 -16,0 -17,6 -23,6 -14,6 -20,6 -11,6 -17,6 -18,9 -24,9 -15,9 -21,9 -12,9 -18,9 -20,1 -26,1 -17,1 -23,1 -14,1 -20,1 -21,1 -27,1 -18,1 -24,1 -15,1 -21,1 -22,0 -28,0 -19,0 -25,0 -16,0 -22,0 3066072 | 202402 WOLF GmbH | 39...

  • Seite 40: Schallleistung Für Aufeinanderfolgende Installationen

    Zunahme des Schallleistungspegels L in dB(A) CHC-Monoblock / 200 Die CHA-07/10 kann als Wärmepumpencenter mit dem Warmwasserspeicher CEW-2-200 und dem Puf- ferspeicher PU-35 kombiniert werden. Der Reihenpufferspeicher stellt die benötigte Abtauenergie sicher zur Verfügung. 40 | WOLF GmbH 3066072 | 202402...

  • Seite 41: Abmessungen / Mindestabstände Chc-Monoblock / 300

    Die CHA-07/10 kann als Wärmepumpencenter mit dem Warmwasserspeicher SEW-2-300 und dem Puf- ferspeicher PU-50 kombiniert werden. Der Pufferspeicher PU-50 kann als Reihen- oder Trennpuffer mon- tiert werden und stellt die benötigte Abtauenergie sicher zur Verfügung. 3066072 | 202402 WOLF GmbH | 41...

  • Seite 42: Fundament

    Nicht möglich Direkte Bodenaufstellung, Auf- stellung mit Bodenkonsole ü Technische Daten beachten. ► Frostschutzuntergrund und Fundament nach örtlichen Gegebenheiten, geltenden Regeln der Bau- technik und unter Berücksichtigung des Gewichts der ODU entsprechend dimensionieren. 42 | WOLF GmbH 3066072 | 202402...

  • Seite 43: Sockelfundament Für Direkte Bodenaufstellung

    CHA-07/10 4. Planung 4.7.1 Sockelfundament für direkte Bodenaufstellung 1 Sockel 2 Schotter 3 Luftrichtung 4 Kondensatablauf DN 100 3066072 | 202402 WOLF GmbH | 43...

  • Seite 44: Sockelfundament Für Bodenkonsole

    Sockelfundament für Bodenkonsole 1 Sockel 2 Schotter 3 Luftrichtung 4 Kondensatablauf DN 100 5 Leerrohr für 400 V und 230 V 6 Leerrohr für Busleitung 7 Rohrleitung Vorlauf / Rücklauf Wärmepum- 8 Rücklauf ODU 9 Vorlauf ODU 44 | WOLF GmbH 3066072 | 202402...

  • Seite 45: Streifenfundament Für Direkte Bodenaufstellung

    CHA-07/10 4. Planung 4.7.3 Streifenfundament für direkte Bodenaufstellung 1 Streifenfundament (Frostfreie Gründung des 2 Schotter Fundaments) 3 Luftrichtung 4 Kondensatablauf DN 100 5 Bodenniveau 3066072 | 202402 WOLF GmbH | 45...

  • Seite 46: Streifenfundament Für Bodenkonsole

    4. Planung CHA-07/10 4.7.4 Streifenfundament für Bodenkonsole 1 Streifenfundament (Frostfreie Gründung des 2 Schotter Fundaments) 3 Luftrichtung 4 Kondensatablauf DN 100 5 Bodenniveau 46 | WOLF GmbH 3066072 | 202402...

  • Seite 47: Wanddurchführung

    4 Wanddurchführung mit 1 % Gefälle nach Außen; luft- und wasserdicht 4.8.2 Wanddurchführung unter Erdniveau 1 ODU mit Bodenkonsole, Anschluss nach 2 ODU mit Bodenkonsole, Anschluss nach unten hinten 3 Abdichtung Rohrleitung 4 Wanddurchführung luft- und wasserdicht 3066072 | 202402 WOLF GmbH | 47...

  • Seite 48: Installation

    Werden mehrere ODU gelagert empfiehlt die WOLF GmbH die Explosionsgefährdung und das Brand- schutzkonzept des Lagers zu überprüfen. IDU und ODU transportieren Die WOLF GmbH empfiehlt beim Transport ein mobiles Gaswarngerät mitzuführen. Damit kann z. B. bei einem Unfall überprüft werden, ob sich Kältemittel freigesetzt hat. INFO Durch die Höhe der Verpackungseinheit besteht Kippgefahr!

  • Seite 49: Erforderliches Zubehör

    Bedienmodul BM-2 als Fernbedienung im Wandsockel oder bei Einsatz des Bedienmo- duls BM-2 in einem Erweiterungsmodul, muss sich ein Anzeigemodul AM in der IDU befinden.) – Taupunktwächter bei Anlagen mit aktiver Kühlung. 3066072 | 202402 WOLF GmbH | 49...

  • Seite 50: Idu Montieren

    3. ODU mittels Wasserwaage in Längs- und Querachse exakt waagerecht aufstellen 5.6.1 Montage auf Sockel 1 Kondensatstutzen 2 Befestigungsbleche 1. Kondensatstutzen (1) aus Verpackung entnehmen und aufbewahren. 2. Befestigungsbleche (2) entfernen und aufbewahren. 50 | WOLF GmbH 3066072 | 202402...
  • Seite 51 CHA-07/10 5. Installation Tragegurte einfädeln ► Tragegurte am Querträger einfädeln. ODU aufstellen 1. ODU von der Palette auf den Sockel stellen. 2. Füße hochschrauben 3. Kondensatstutzen montieren. 3066072 | 202402 WOLF GmbH | 51...
  • Seite 52 2. Kondensatstutzen nach rechts drehen, bis der Verschluss einrastet. ODU ausrichten ► Die ODU, mit einer Wasserwaage, an den Füßen in der Längs- und Breitenachse waagerecht aus- richten. ð Die ODU steht exakt waagerecht. 52 | WOLF GmbH 3066072 | 202402...

  • Seite 53: Odu Mit Bodenkonsole Auf Sockel Montieren

    1 Maulschlüssel 2 Befestigungsblech 1. Bodenkonsole mit Wasserwaage an den Füßen in der Längs- und Querachse exakt waagerecht aus- richten. 2. 4 Füße der Bodenkonsole mit den 4 Befestigungsblechen mit dem Sockel verankern. 3066072 | 202402 WOLF GmbH | 53...
  • Seite 54 1. Kondensatstutzen an Kondensatöffnung der ODU anbringen. 2. Kondensatstutzen nach rechts drehen, bis der Verschluss einrastet. Kondensatleitung zum Ablauf montieren 1. Kondensatleitung mit z. B. 2 x 90° Bogen DN 50 an Ablauf anschließen. 2. Kondensatleitung bauseits dämmen. 54 | WOLF GmbH 3066072 | 202402...

  • Seite 55: Verkleidung Demontieren / Montieren

    4. Montage der Verkleidung in umgekehrter Reihenfolge durchführen. HINWEIS Kondensatbildung in der IDU Der Betrieb mit offener IDU Verkleidung kann zu Wasserschäden am Gebäude und defekten Sensoren führen. ► Die Verkleidung der IDU muss im Betrieb geschlossen sein. 3066072 | 202402 WOLF GmbH | 55...

  • Seite 56: Verkleidung Odu Demontieren / Montieren

    Transportsicherung Verdichter entfernen ► Schraube SW 13 herausdrehen und entfernen. 5.7.4 Hydraulikanschlüsse der ODU mit Bodenkonsole von hinten nach unten umbauen INFO Umbau ist nur bei ODU mit Bodenkonsole mit Anschluss nach unten nötig. 56 | WOLF GmbH 3066072 | 202402...

  • Seite 57: Schutzfolie Entfernen

    Bedarf mit Kürzungsset kürzen. 5. Durchführungstüllen montieren (5). 6. Kappen an Rückwand montieren (6). 7. Füllstück einschieben (7). 5.7.5 Schutzfolie entfernen ► Schutzfolien von Deckel- und Frontverkleidung entfernen, da diese nicht witterungsbeständig sind. 3066072 | 202402 WOLF GmbH | 57...

  • Seite 58: Idu Und Odu Hydraulisch Anschließen

    Damit die ODU ausreichend durchströmt wird, darf vom Heizungsrücklauf zur Verbindungsleitung zwi- schen ODU und IDU kein Bypass oder Kurzschlußleitung vorhanden sein. Eine unzureichende Durchströ- mung schädigt den Kältekreis und brennbares Kältemittel tritt aus. 58 | WOLF GmbH 3066072 | 202402...

  • Seite 59: Sicherheitsventil Montieren

    1. Taupunktwächter montieren, in Reihe schalten und am Eingang Taupunktwächter anschließen (z.B. mittels WOLF-Anschlusskasten TPW). 2. Taupunktwächter eines Mischerkreises an den Eingang Taupunktwächter des jeweiligen Mischermo- duls MM-2 oder Kaskadenmoduls KM-2 anschließen (z. B. mittels WOLF‑Anschlusskasten TPW). 3. Schaltpunkt des Taupunktwächters über Potentiometer zwischen 75 % und 100 %  rF einstellen (Werkseinstellung 90 % rF).

  • Seite 60: Unsachgemäße Installation

    5. Installation CHA-07/10 2. Werte vergleichen (siehe ☞ Wasserqualität bezogen auf WOLF-Wärmepumpen in Anlehnung an die VDI 2035 [} 29]). Trinkwasserwert beachten 1. Warmwassertemperatur auf maximal 50 °C einstellen, wenn die Gesamthärte von 15 °dH (2,5 mol/ m³) überschritten wird (Schutz gegen Verkalkung). 2. Hinweise beachten (siehe ☞...

  • Seite 61: Elektrischer Anschluss

    Schutzvorrichtungen montieren. HINWEIS Elektrische Spannung Schäden an Bauteilen des Gerätes. 1. Kommunikations- und Sensorleitungen nicht zusammen mit Netzanschlussleitungen (230/400VAC) verlegen. 2. Netzanschlussleitungen gemäß den technischen Daten des Gerätes, sowie den örtlichen Gegebenheiten ausführen. 3066072 | 202402 WOLF GmbH | 61...

  • Seite 62: Übersicht Elektrischer Anschluss Idu / Odu

    5 x 2,5 mm², max. 5 x 4 mm², Ab- sicherung 20A(B) 11 Modbus-Verbindung, mind. 3 x 0,5 mm², max. 30 m, geschirmte Leitung, Abschir- mung nur bei ODU an Schirmklemme S auf- gelegt 62 | WOLF GmbH 3066072 | 202402...

  • Seite 63: Odu Elektrisch Anschließen

    6 Modbus (HPM-2) 7 230 VAC HPM-2 8 400 VAC Inverter 5.9.4 IDU elektrisch anschließen Vorbereitung 1. Verkleidung demontieren:☞ Verkleidung IDU demontieren / montieren [} 55]. 2. Mit Schraubendreher Abdeckung vom Anschlusskasten der IDU abhebeln. 3066072 | 202402 WOLF GmbH | 63...
  • Seite 64 5. Installation CHA-07/10 3. Abdeckung abnehmen. Bauteile Anschlusskasten IDU 1 Kabeleinführung 2 Ansteuerung Elektroheizelement 3 Kommunikationsplatine CWO-Board 4 Klemmleiste X0 5 Regelungsplatine HCM-4 mit Abdeckung 64 | WOLF GmbH 3066072 | 202402...
  • Seite 65 (EVU-Sperre): Schaltsignal (potentialfreier Kontakt) des Energieversorungsunternehmens an Klemme X0:EVU/GND anschließen, um der Regelung der CHA die EVU-Sperre zu signalisieren. Siehe auch nachfolgende Beispiele. ð EVU-Sperre nicht aktiv. 2. An Klemme X0:EVU/GND eine Brücke einsetzen. 3066072 | 202402 WOLF GmbH | 65...

  • Seite 66: Ventilstellung

    7 Netz Steuerung IDU 230 VAC / 50 HZ 8 Netz Elektroheizelement und Inverter 400 VAC / 50 HZ 9 Rundsteuer-Empfänger (potentialfreier Kon- 10 Netz Inverter 400 VAC / 50 HZ (über IDU) takt) 66 | WOLF GmbH 3066072 | 202402...
  • Seite 67 2. Dimensionierung von Schaltgeräten / Schützen gemäß technische Daten ausführen. 3. Absicherung gemäß technische Daten ausführen. 4. Den Netzanschluss der IDU und der ODU (Steuerung 230 VAC) nicht durch EVU‑Sperre bauseits ab- schalten. 3066072 | 202402 WOLF GmbH | 67...

  • Seite 68: Klemmenbelegung Regelungsplatine

    Heiz-/Kühlbetrieb, je Ausgang max. 1,5A/345VA, in Summe aller Ausgänge nicht mehr als 600 VA Ansteuerung Heizkreispumpe eines direkten Heizkreis, nur bei bestimmten Konfiguratio- nen möglich, je Ausgang max. 1,5A/345VA, in Summe aller Ausgänge nicht mehr als 600VA 68 | WOLF GmbH 3066072 | 202402...

  • Seite 69: Elektrischer Anschluss (230 Vac)

    5  kNTC Sammlerfühler; alternativ 0 - 10 V- Ansteuerung (durch z. B. Gebäudeleittech- nik oder Ansteuerung über potentionalfreien Kontakt) 5  kNTC Außenfühler 5  kNTC Speicherfühler eBUS eBus 1(+), 2(-) WOLF-Regelungszubehör 5.9.6 Elektrischer Anschluss (230 VAC) – Die Regel-, Steuer- und Sicherheitseinrichtungen sind fertig verdrahtet und geprüft. – Netzanschluss und das externe Zubehör anschließen.
  • Seite 70 Paralleler elektrischer Anschluss von Umschaltventil-Motoren unterschiedlicher Ausführung (Hersteller/Typ) kann bei Betrieb zu unerwünschter gegenseitiger Beeinflussung ihrer Funktion sowie Anlagenstörung führen. ► Ausschließlich für das Gerät von der WOLF GmbH freigegebene bzw. als Zubehör erhältli- che Umschaltventil-Motoren einsetzen. Anschluss Ausgang A1 (230 VAC; maximal 1,5 A) Netz 1.

  • Seite 71: Elektrischer Anschluss (Kleinspannungen)

    1. Anschlusskabel durch Kabeleinführung schieben. 2. Anschlusskabel für Eingang E2/SAF an den Klemmen E2/SAF anschließen. Anschluss Außenfühler AF HINWEIS Externe elektrische Spannung Zerstörung des Bauteils ► Keine externe Spannung an den Kontakt anlegen. 3066072 | 202402 WOLF GmbH | 71...

  • Seite 72: Erhöhte Elektromagnetische Einkopplung

    1 2 1 2 230 VAC 1. Anschlusskabel durch Kabeleinführung schieben. 2. Anschlusskabel für Speicherfühler SF an den Klemmen SF anschließen. Anschluss digitales WOLF-Regelungszubehör über eBUS (z. B. BM-2, MM-2, KM-2, SM1-2, SM2-2) HINWEIS Erhöhte elektromagnetische Einkopplung Fehlfunktion der angeschlossenen Bauteile 1.

  • Seite 73: Anschlusskasten Der Odu Schließen

    1. Deckel aufsetzen. 2. Schrauben festziehen. Verkleidung der ODU montieren 1. Seitliche Verkleidung nach unten einsetzen. 2. 3x Kreuzschlitzschrauben (PH1) einschrauben. 3. Verkleidung oben von vorne nach hinten kippen. 4. 4x Torx-Schrauben (TX30) einschrauben. 3066072 | 202402 WOLF GmbH | 73...

  • Seite 74: Regelungsmodule

    – Anzeigemodul AM in der IDU mit Bedienmodul BM-2 im Wandsockel oder Erweiterungsmodul – Anzeigemodul AM in der IDU 5.10.2 Regelungsmodul in die IDU einstecken 1. Regelungsdeckel öffnen. 2. Regelungsmodul (Bedienmodul BM-2 oder Anzeigemodul AM) über dem WOLF-Logo einstecken. 3. Regelungsdeckel schließen. 74 | WOLF GmbH 3066072 | 202402...

  • Seite 75: Inbetriebnahme

    Kondensatbildung in der IDU Der Betrieb mit offener IDU Verkleidung kann zu Wasserschäden am Gebäude und defekten Sensoren führen. ► Die Verkleidung der IDU muss im Betrieb geschlossen sein. WOLF empfiehlt die Inbetriebnahme durch den WOLF-Kundendienst. 3066072 | 202402 WOLF GmbH | 75...

  • Seite 76: Inbetriebnahme Starten

    Betriebsanleitung für die Fachkraft Anzeigemodul AM Der Inbetriebnahmeassistent unterstützt bei folgenden Einstellungen: – Sprache – Benutzeroberfläche vereinfacht / erweitert – Uhrzeit – Datum – Konfiguration der im eBus eingebundenen Module ☞ Anlagenkonfigurationen [} 133] – Wartungsmeldung – Antilegionellenfunktion (Startzeit) 76 | WOLF GmbH 3066072 | 202402...

  • Seite 77: Heizsystem Spülen Und Reinigen

    2. Absperrhahn (4) am Plattenwärmetauscher öffnen und Wärmetauscher entleeren. 3. Steckklammer (3) entfernen. 4. Anschlussbogen (2) herausziehen. 5. Schmutzsieb (1) entnehmen. 6. Sieb mit Wasser reinigen. 7. Nach dem Reinigen Teile in umgekehrter Reihenfolge wieder einsetzen. 3066072 | 202402 WOLF GmbH | 77...

  • Seite 78: Anlage Entlüften

    2. Im Menü Fachmann Relaistest wählen. 3. Pumpe (ZHP) einschalten und Durchfluss ablesen. 4. Überströmventil auf Mindestvolumenstrom für Abtauung (siehe Tabelle) einstellen. 5. Heizkreise wieder öffnen. 6. Relaistest beenden. Mindestvolumenstrom für Abtauung 27 l/min 78 | WOLF GmbH 3066072 | 202402...

  • Seite 79: Estrichtrocknung

    WP 091 Bivalenzpunkt -25...45 °C -5 °C 15 °C E‑Heizung ü Rücklauftemperatur von 20 °C erreicht. ► Ursprüngliche Parametereinstellungen vornehmen, um den Verdichterbetrieb wieder zu aktivieren. Bedienmodul BM-2 Weitere Dokumente Betriebsanleitung für die Fachkraft Bedienmodul BM-2 3066072 | 202402 WOLF GmbH | 79...

  • Seite 80: Anzeigemodul Am

    ODU rück Anlagendaten auf Taste 3 Die Anzeige der Menüpunkte ist abhängig von der Gerätevariante. Bezeichnung Einheit Bedeutung T_Sauggas °C Sauggastemperatur T_Heißgas °C Heißgastemperatur P_Sauggas Sauggasdruck P_Heißgas Heißgasdruck T_Zuluft °C Zulufttemperatur 80 | WOLF GmbH 3066072 | 202402...

  • Seite 81: Bezeichnung

    CHA-07/10 6. Inbetriebnahme Bezeichnung Einheit Bedeutung T_Abluft °C Ablufttemperatur EEV HZ Stellung elektronisches Expansionsventil für Heizbetrieb EEV K Stellung elektronisches Expansionsventil für Kühlbetrieb 3066072 | 202402 WOLF GmbH | 81...

  • Seite 82: Referenz

    Thermische Leistung im Heiz-/Warmwasserbetrieb Kühlleistung Thermische Leistung im Kühlbetrieb Verdichterfrequenz Drehzahl des Verdichters (rps) Betriebsstunden Verdi Anzahl Betriebsstunden Verdichter Betriebsstd. E-Hzg. Anzahl Betriebsstunden Elektro-Heizung Anz. Verdichterst. Anzahl Verdichterstarts Status PV Status Eingang PV (PV-Anhebung) 82 | WOLF GmbH 3066072 | 202402...

  • Seite 83: Anzeigen Von Statistischen Daten Im Am

    Anzahl Netz-Einschaltvorgänge (IDU) * Anzeige bei Anschluss eines elektronischen Energiezählers an der S0-Schnittstelle S01 7.1.3 Grundeinstellungen am Anzeigemodul AM Hauptmenü > Grundeinstellungen Weiteres Vorgehen wird in der Betriebsanleitung für die Fachkraft Anzeigemodul AM erklärt. 3066072 | 202402 WOLF GmbH | 83...

  • Seite 84: Anzeigen Von Anlagenspezifischen Daten Im Bm-2

    (Soll-/ Ist-Wert) Rücklauftemperatur °C Rücklauftemperatur Druck Sekundärdruck/Heizkreisdruck Warmwassertemp. [Soll/Ist] °C Warmwasserspeichertemperatur Außentemperatur °C Außentemperatur Eingang E1 Status Eingang E1 Eingang E3 Status Eingang E3 Eingang E4 Status Eingang E4 Status TPW Status Eingang Taupunktwächter 84 | WOLF GmbH 3066072 | 202402...
  • Seite 85 Heizperiode bzw. Vorjahr 01.01.-31.12.) JAZ VJ * Jahresarbeitszahl (vergangene Heizperiode bzw. Vorjahr 01.01.-31.12.) Drehzahl Ventilator U/min Drehzahl des Ventilators (rpm) Betriebsstunden Verdichter Anzahl Betriebsstunden Verdichter Betriebsstunden E-Heizung Anzahl Betriebsstunden Elektro-Heizung Anz. Verdichterst. Anzahl Verdichterstarts 3066072 | 202402 WOLF GmbH | 85...
  • Seite 86 Softwareversion der Regelungsplatine HPM-2 (ODU) EEV HZ Stellung elektronisches Expansionsventil für Heizbetrieb EEV K Stellung elektronisches Expansionsventil für Kühlbetrieb Heizgerät 2, ..siehe Anleitung BM-2 und Heizgerät Solar siehe Anleitung BM-2 und Solarmodul SM1/ 86 | WOLF GmbH 3066072 | 202402...

  • Seite 87: Grundeinstellung Am Bedienmodul Bm-2

    31.12.2099 Winter/Sommerzeit Auto, Manuell Auto Min.Hintergrundbeleuch- 0 ... 15 % 10 % tung Bildschirmschoner Aus, Ein Tastensperre Aus, Ein Benutzeroberfläche Erweitert, Vereinfacht Erweitert Menüpunkt „Tagtemperatur“ wird eingeblendet, bei Einstellung „Raumeinfluss heizen = Ein“. 3066072 | 202402 WOLF GmbH | 87...
  • Seite 88 – Mit Tagtemperatur die Raumtemperatur für die Betriebsarten mit Heizbetrieb, wie z. B. für die Heiz- phasen während des Automatikbetriebs einstellen. – Bei Absenkbetrieb, Sparbetrieb und während der Absenkphase im Automatikbetrieb wird die Raum- temperatur auf Tagtemperatur abzüglich des Sparfaktors regeln. 88 | WOLF GmbH 3066072 | 202402...

  • Seite 89: Betriebsart / Wp-Status

    ☞ Be- triebsart Durchfluss (DFL) gering [} 115] Abtaubetrieb Abtaufunktion der ODU Antilegion. Antilegionellenfunktion, Aufheizen des Warmwasserspeichers zur thermi- schen Desinfektion WW-Betrieb Warmwasserbereitung, Speicherfühlertemperatur liegt unter dem Sollwert. WW-Nachlauf Wärmeerzeuger abgeschaltet, Zubringer-/Heizkreispumpe läuft nach. 3066072 | 202402 WOLF GmbH | 89...

  • Seite 90: Wp-Status

    Wärmeerzeuger aufgrund Überschreitung der max. Vorlauf- / Rücklauftem- peratur in Abschaltung (Einsatzgrenze erreicht) Aktive Kühlung Wärmepumpe im Kühlbetrieb 14/15 Test Taupunktwächter hat ausgelöst Max. TH Maximalthermostat hat ausgelöst Menü Fachmann 1. Im Hauptmenü Fachmann wählen 2. Fachmanncode 1111 eingeben 90 | WOLF GmbH 3066072 | 202402...

  • Seite 91: Menüstruktur Fachmann Im Anzeigemodul Am

    Menüstruktur Fachmann im Bedienmodul BM-2 Ebene 1 Ebene 2 Ebene 3 Anlage Anlagenparameter A## ► Betriebsanleitung für die Fachkraft Bedienmodul BM-2 beachten. Heizgerät 1 - 4 (Wärmepumpe) Parameter-Gesamtliste WP001 ..WP121 Sonder Fühlerkalibrierung Manuelle Abtauung Ereignishistorie Relaistest 3066072 | 202402 WOLF GmbH | 91...

  • Seite 92: Beschreibung Der Menüs

    Betriebsanleitung für die Fachkraft Bedienmodul BM-2 Betriebsanleitung für die Fachkraft Anzeigemodul AM Parameter / Parameter-Gesamtliste Untermenü Heizgerät / Parameter / Param.-Gesamtliste für erweiterte Einstellungen des Systems über Fachmannparameter durch die Fachkraft. (siehe Fachmannparameter) 92 | WOLF GmbH 3066072 | 202402...

  • Seite 93: Fühlerkalibrierung Durchführen

    Funktion zur manuellen Auslösung eines einmaligen Abtauungsvorgangs, z. B. bei starker Vereisung bzw. im Servicefall. Ereignishistorie Funktion zur Anzeige einer Auswahl aufgetretener Ereignisse bzw. Betriebszustände, deren Anzahl, so- wie des Zeitraums seit letztmaligem Eintreten in Stunden. 3066072 | 202402 WOLF GmbH | 93...
  • Seite 94 – Für kühlende Heiz- oder Mischerkreise, die Kreisart „Heizkreis+Kühlkreis“ oder „Kühlkreis“ einstellen. – Erst nach Auswahl einer Kreisart mit Kühlkreis sind die Grundeinstellungen „Raumeinfluss kühlen“ und „Tagtemperatur kühlen“ sowie der Kühlbetrieb der Anlage möglich. 94 | WOLF GmbH 3066072 | 202402...

  • Seite 95: Fachmannparameter

    Keine Funktion RT/WW Zirkomat Maximalthermostat Kühlthermostat SAF Kühlen Ext. Störung WP006 Funktion Ausgang A3 Keine Funktion Keine Funktion (Schließerkontakt) Zirk20 Zirk50 Zirk100 Alarm Zirkomat Abtaubetrieb Verdichter Ein EHZ aktiv ZUP extern Kühlung aktiv 3066072 | 202402 WOLF GmbH | 95...
  • Seite 96 1 ... 180 Min. 60 Min. WP025 SG / PV SG, PV WP026 Externe Anhebung HZ 0.0 ... 20.0 °C 0.0 °C WP027 Externe Anhebung WW 0.0 ... 20.0 °C 0.0 °C WP028 WEZ-Management Standard, WP, EHZ, Standard WP+EHZ 96 | WOLF GmbH 3066072 | 202402...
  • Seite 97 Freigabe EHZ Warmwasserbetrieb Aus, Ein WP101 Bivalenzpunkt ZWE -25.0 ... 45.0 °C 0.0 °C WP102 Priorität ZWE Heizbetrieb 1 ... 3 WP103 Priorität ZWE Warmwasserbetrieb 1 ... 3 WP104 ZWE über eBus Aus, Ein WP105 EVU-Sperre ZWE Aus, Ein 3066072 | 202402 WOLF GmbH | 97...

  • Seite 98: Beschreibung Parameter

    Betrieb wieder freigegeben Max Th Maximalthermostat Kontakt geöffnet - Sperre Heiz- und Warmwasserbetrieb Kontakt geschlossen - Heiz- und Warmwasserbetrieb freigegeben Kühl Th Kühlthermostat Kontakt geöffnet - Sperre Kühlbetrieb Kontakt geschlossen - Kühlbetrieb freigegeben 98 | WOLF GmbH 3066072 | 202402...
  • Seite 99 Belegung siehe WP003: Ausgang A1. WP007: Eingang E4 Belegung siehe WP002: Eingang E1. WP008: Ausgang A4 Belegung siehe WP003: Ausgang A1. WP009: Kesselübertemperatur Sammler Dieser Wert wird zu der Sammler‑Solltemperatur hinzuaddiert. Die Summe ergibt T_Kessel Soll. 3066072 | 202402 WOLF GmbH | 99...
  • Seite 100 Einstellung der Konstanttemperatur. WP019: Pumpenleistung HK minimal Minimale Drehzahl der Zubringer‑/Heizkreispumpe im Heiz‑/Kühlbetrieb einstellen. WP020: Hysterese Warmwasserbetrieb Hysterese‑Wert für die Warmwasserbereitung oder Warmwasserspeicherladung einstellen. WP021: Freigabe max. Zeit Warmwasserbetrieb Maximalen Zeit des Warmwasserbetriebs freigeben. 100 | WOLF GmbH 3066072 | 202402...
  • Seite 101 WP035: Bivalenzpunkt EHZ SG/PV Bivalenzpunkt zur Deaktivierung des Elektroheizelements bei SG/PV-Anhebung. WP036: Bivalenzpunkt ZWE SG/PV Bivalenzpunkt zur Deaktivierung des Zusatzwärmeerzeuger bei SG/PV-Anhebung. WP037: Externe Absenkung Kühlen Solltemperatur für Kühlbetrieb durch Funktion PV-Anhebung oder Smart Grid absenken. 3066072 | 202402 WOLF GmbH | 101...
  • Seite 102 Verdichterfrequenz innerhalb eingestellter Nachtbetrieb-Zeit. Die Aktivierung des Nachtbetriebs reduziert die maximal möglichen Heiz-/Kühlleistung des Wärmeerzeugers. WP070: T_Zuluft keine Abtauung Maximale Zulufttemperatur, ab der keine Abtauung mehr durchgeführt wird, einstellen. WP073: Sperrzeit Abtauung Sperrzeit zwischen einzelnen Abtauungen einstellen. 102 | WOLF GmbH 3066072 | 202402...
  • Seite 103 WP104: ZWE über eBus Zusatzwärmeerzeuger über eBus ansteuern. WP105: EVU‑Sperre ZWE EVU‑Sperre für den Zusatzwärmeerzeuger einstellen. WP110: Wertigkeit S0-Impulse CHA-07/10 (S01) Anzahl der S0-Impulse je kWh, zur Erfassung der elektrischen Energie des Wärmeerzeugers, einstellen. 3066072 | 202402 WOLF GmbH | 103...

  • Seite 104: Parameter-Einstellungen

    Die Wärmepumpe arbeitet neben Heiz- und Warmwasserbetrieb auch im Kühlbetrieb. Beim Kühlbetrieb wird die Kühlleistung der Wärmepumpe auf das Heizsystem übertragen. ► Bei Betrieb mit Bedienmodul BM‑2 Hinweise zu beachten. ☞ Raumeinfluss kühlen [} 89] 104 | WOLF GmbH 3066072 | 202402...

  • Seite 105: Voraussetzungen

    Die EVU‑Sperre wird mit folgenden Parametern eingestellt: WP025 / WP092 / WP105. PV-Anhebung Bei Anbindung des Wärmeerzeugers an eine Photovoltaikanlage, zur Optimierung des PV-Energie- Ei- genverbrauchs, wird die Betriebsweise angepasst. Der Betrieb erfolgt mittels: – Verdichter – Elektroheizelement – Verdichter und Elektroheizelement 3066072 | 202402 WOLF GmbH | 105...

  • Seite 106: Erklärung

    – Betrieb Verdichter und/oder Elektroheizelement sperren – Solltemperatur für Heizung / für Warmwasser anheben – Kühlbetrieb freigeben Voraussetzungen für Heizbetrieb ü Anlagenkonfigurationen mit Sammlerfühler Voraussetzungen für Kühlbetrieb ü Außentemperatur unterhalb der eingestellten Winter-/Sommerumschaltung 106 | WOLF GmbH 3066072 | 202402...
  • Seite 107 – Solltemperatur für Heizung / für Warm- wasser anheben (WP026/WP027) – Solltemperatur für Kühlbetrieb absen- ken (WP037) Smart Grid wird mit folgenden Parametern eingestellt: WP025 / WP026 / WP027 / WP028 / WP032 / WP033 3066072 | 202402 WOLF GmbH | 107...

  • Seite 108: Wartung

    8. Wartung CHA-07/10 Wartung Alle Hinweise zur Wartung des Produkts sind der Wartungsanleitung zu entnehmen. 108 | WOLF GmbH 3066072 | 202402...

  • Seite 109: Instandsetzung

    – Wärmepumpe nur in technisch einwandfreiem Zustand betreiben. – Störungen und Schäden, die die Sicherheit beeinträchtigen umgehend beheben. – Störungen des Wärmeerzeugers oder der Anlage beheben. – Schadhafte Bauteile und Gerätekomponenten nur durch Original-WOLF-Ersatzteile ersetzen. 9.1.2 Stör- und Warnmeldungen anzeigen Störungen oder Warnungen werden im Display des Regelungsmoduls im Klartext angezeigt.

  • Seite 110: Störcodes

    Abhilfe Störung verrie- gelnd Kesselfühler Vorlauftemperatur (Kessel- Vorlauftemperatur (Kesseltemperatur, defekt temperatur, T_Kessel) au- T_Kessel) prüfen ßerhalb zulässigem Werte- bereich Zuleitung zum Fühler defekt Zuleitung und Steckverbindung prü- Fühler defekt Fühler prüfen / tauschen 110 | WOLF GmbH 3066072 | 202402...

  • Seite 111: Störco-Meldung

    Zuleitung zum Fühler defekt Zuleitung und Steckverbindung prü- Fühler defekt Fühler prüfen / tauschen E-Heizung Elektroheizelement-Test ist Verlauf der Vorlauftemperatur (Kes- 2 x fehlgeschlagen seltemperatur/T_Kessel) bei Elektro- heizelement-Test (startet bei Anfor- derung der Elektroheizelement) prü- 3066072 | 202402 WOLF GmbH | 111...
  • Seite 112 Luft in der E-Heizung Netzstörung Meldung der ODU (Netz- Einzelmeldungen im Normalbetrieb Spannungsschwankung/- möglich, bei gehäuftem Auftreten Frequenzschwankung/- Fachkraft / WOLF‑Kundendienst kon- Phasenausfall/...) taktieren Leistungs- Meldung der ODU (Inverter- Einzelmeldungen im Normalbetrieb elektronik Kommunikations- Unterbre- möglich, bei gehäuftem Auftreten...
  • Seite 113 CHA-07/10 9. Instandsetzung Störco- Meldung Ursache Abhilfe Störung verrie- gelnd Niederdruck Meldung der ODU (Sensor- Fachkraft / WOLF‑Kundendienst kon- Wert außerhalb zulässigem taktieren Sensor (bei 4x in- Wertebereich) nerhalb 10 h) Hochdruck- Meldung der ODU (Sicher- Fachkraft / WOLF‑Kundendienst kon- Schalter...
  • Seite 114 Heizkreisvolumen re- duzieren Abtauzeit Meldung der ODU (max. Einzelmeldungen im Normalbetrieb Abtauzeit überschritten) möglich, bei gehäuftem Auftreten (bei 3x in- Fachkraft / WOLF‑Kundendienst kon- nerhalb taktieren 10 h) T_Kessel 2 Vorlauftemperatur (Kessel- Vorlauftemperatur (Kesseltemperatur temperatur 2 / T_Kessel 2) 2 / T_Kessel 2) prüfen...

  • Seite 115: Sonstige Meldungen

    → falls Durchfluss weiterhin zu gering, weiter zum nächsten Schritt 3. In der Fachmannebene unter Relaistest die ZHP aktivieren und nach 2 min. den Durchfluss ablesen. [} 78]" durchführen. Liegt dieser unter 10 l/min, Arbeitsschritte aus Kapitel " ☞ Anlage entlüften 3066072 | 202402 WOLF GmbH | 115...

  • Seite 116: Reparatur

    1. Elektrische Arbeiten von einer Elektrofachkraft durchführen lassen. 2. Vor Beginn der Arbeiten gesamte Anlage allpolig spannungsfrei schalten (z. B. über bausei- tige Trenneinrichtung oder Absicherung). 3. Anlage gegen Wiedereinschalten sichern. 4. Spannungsfreiheit kontrollieren. 5. Nach dem Spannungsfreischalten mindestens 5 Minuten warten. 116 | WOLF GmbH 3066072 | 202402...
  • Seite 117 3 230 VAC Ventilator 4 230 VAC HPM-2 Durch den Ein/Aus-Schalter am Gerät erfolgt keine Netztrennung! Die Sicherung (2) (Netz Steuerung ODU) befindet sich im Anschlusskasten der ODU. 1. Alte Sicherung entfernen. 2. Neue Sicherung einbauen. 3066072 | 202402 WOLF GmbH | 117...

  • Seite 118: Außerbetriebnahme Und Demontage

    – Bei Wassertemperaturen <5 °C (Kesseltemperatur, Kesseltemperatur 2, Rücklauftemperatur, Samm- lertemperatur, Speichertemperatur) werden alle verfügbaren Wärmeerzeuger angesteuert. 10.3 Wärmeerzeuger vorübergehend außer Betrieb nehmen Weitere Dokumente Betriebsanleitung für die Fachkraft Bedienmodul BM-2 Betriebsanleitung für die Fachkraft Anzeigemodul AM 118 | WOLF GmbH 3066072 | 202402...

  • Seite 119: Wärmeerzeuger Wieder In Betrieb Nehmen

    ☞ Wärmeerzeuger vorübergehend außer Betrieb nehmen [} 118]. 1. Falls Verdacht auf Frostschäden an der ODU besteht: Den Wärmeerzeuger nur vom WOLF‑Kunden- dienst oder einer von WOLF autorisierten Fachkraft wieder in Betrieb nehmen lassen. 2. Falls kein Verdacht auf Frostschäden an der ODU besteht: Im Regelungsmodul einen Heizbetrieb ak- tivieren.

  • Seite 120: Heizsystem Entleeren

    2. Heizung gegen wiedereinschalten der Spannung sichern. 3. Entleerungshahn im Heizsystem öffnen. 4. Entlüftungsventile im Heizsystem öffnen. 5. Heizungswasser ableiten. 10.6.3 ODU entleeren In der ODU befindet sich ein Rückflussverhinderer. Deshalb bei Frostgefahr die ODU entleeren. 120 | WOLF GmbH 3066072 | 202402...

  • Seite 121: Wärmeerzeuger Demontieren

    Wasserschäden ► Restliches Wasser aus dem Wärmeerzeuger und der Heizungsanlage auffangen. ü Anlage ist außer Betrieb genommen ☞ Wärmeerzeuger endgültig außer Betrieb nehmen [} 119] ► Montageschritte in umgekehrter Reihenfolge durchführen ☞ Installation [} 48]. 3066072 | 202402 WOLF GmbH | 121...

  • Seite 122: Recycling Und Entsorgung

    Grundmaterialen bei möglichst geringer Umweltbelastung zu erreichen. 1. Verpackungen aus Karton, recycelbaren Kunststoffen und Füllmaterialien aus Kunststoff umweltge- recht über entsprechende Recycling-Systeme oder Wertstoffhöfe entsorgen. 2. Jeweilige landesspezifische oder örtliche Vorschriften beachten. 122 | WOLF GmbH 3066072 | 202402...

  • Seite 123: 12. Technische Daten

    % r.H. < 90, nicht kondensierend Kältekreis Kältemitteltyp / GWP - / - R290 / 3 R290 / 3 Füllmenge / CO kg / t 3,1 / 0,009 3,4 / 0,010 Kältemaschinenöl PZ46M PZ46M 3066072 | 202402 WOLF GmbH | 123...

  • Seite 124: Einsatzgrenzen

    Vorlauftemperatur Kühlbetrieb °C +7 bis +30 +7 bis +30 Maximale Heizwassertemperatur mit Elek- °C troheizelement Lufttemperatur Heizbetrieb °C -22 bis +40 -22 bis +40 Lufttemperatur Kühlbetrieb °C +10 bis +45 +10 bis +45 124 | WOLF GmbH 3066072 | 202402...

  • Seite 125: Anschlüsse

    Drehzahlbereich Verdichter 20 - 95 20 - 90 Schutzart IP 24 IP 24 Elektrik Inneneinheit (IDU) Steuerung Elektrischer Anschluss 1~NPE, 230VAC, 50Hz, 16A(B) Maximale Stromaufnahme Inverter + Elektroheizelement Elektrischer Anschluss 3~NPE, 400VAC, 50Hz, 20A(B) 3066072 | 202402 WOLF GmbH | 125...

  • Seite 126: Mindestanforderung Software

    Max. Stromaufnahme Schutzart IP 20 IP 20 Reduziert bei Parallelbetrieb von Verdichter und Elektroheizelement für Energieversorger relevante Informationen 12.2 Mindestanforderung Software Software Version BM-2 FW 2.70 FW 1.80 HCM-4 FW 1.50 HPM-2 FW 1.70 126 | WOLF GmbH 3066072 | 202402...

  • Seite 127: Abmessungen

    Abmessungen IDU 1 Vorlauf ODU Ø 28 x 1 mm 2 Vorlauf Heizung Ø 28 x 1 mm 3 Schlauch Sicherheitsventil DN 25 4 Vorlauf Warmwasserspeicher Ø 28 x 1 mm 5 Elektrischer Anschluss 3066072 | 202402 WOLF GmbH | 127...

  • Seite 128: Abmessungen Odu

    1 Vorlauf ODU G 1¼ Innengewinde 2 Rücklauf ODU G 1¼ Innengewinde 3 Kondensatstutzen DN 50 12.3.3 Abmessungen ODU mit Bodenkonsole 1 Vorlauf ODU G 1¼ Innengewinde 2 Rücklauf ODU G 1¼ Innengewinde 3 Kondensatstutzen DN 50 128 | WOLF GmbH 3066072 | 202402...

  • Seite 129: Abmessungen Odu Mit Wandkonsole

    CHA-07/10 12. Technische Daten 12.3.4 Abmessungen ODU mit Wandkonsole 1 Vorlauf ODU G 1¼ Innengewinde 2 Rücklauf ODU G 1¼ Innengewinde 3 Kondensatstutzen DN 50 3066072 | 202402 WOLF GmbH | 129...

  • Seite 130: Anhang

    15 16 17 18 19 20 1 Geräteerdung 2 Zubringer-/Heizkreispumpe (ZHP) 3 Kommunikationsplatine CWO-Board 4 Vorlauftemperatur T_Kessel 5 Druck Heizkreis 6 Durchfluss Heizkreis 7 Drehzahl Zubringer-/Heizkreispumpe (ZHP) 8 Ausgang 3-Wege-Umschaltventil Heizen / Warmwasser intern 130 | WOLF GmbH 3066072 | 202402...
  • Seite 131 16 S0-Schnittstelle S01 17 Taupunktwächter 18 SmartGrid, EVU-Sperre, PV-Anhebung 19 Eingänge E3 + E4 20 Modbus-Schnittstelle A Regelungsplatine HCM-4 B Kommunikationsplatine CWO-Board C Frontpanel D Kontaktplatine für AM/BM-2 E WOLF Link home (optional) 3066072 | 202402 WOLF GmbH | 131...

  • Seite 132: Schaltplan Außeneinheit

    11 T_Heißgas 12 T_Sauggas 13 T_Zuluft 14 T_Abluft 15 T_Rücklauf 16 T_Vorlauf (T_Kessel2 / Kesseltemperatur2) 17 T_Steuerungskasten 18 USB (zu HPM-2) 19 P_Niederdruck 20 P_Hochdruck A Anschlusskasten B Inverter C Kältekreisregler HPM-2 D Ventilator 132 | WOLF GmbH 3066072 | 202402...

  • Seite 133: Anlagenkonfigurationen

    Nach Konfigurationsänderung am Anzeigemodul AM die gesamte Anlage neu starten (Netz Aus / 10 Sek. warten / Netz Ein)! Weitere Dokumente Hydraulikdatenbank www.WOLF.eu Planungsunterlage Hydraulische Systemlösungen In der IDU ist ein 3-Wege-Umschaltventil Heizung/Warmwasser und eine Zubringer-/Heizkreispumpe in- tegriert. 3066072 | 202402 WOLF GmbH | 133...
  • Seite 134 13.3.1 Anlagenkonfiguration 01 Beispiel 1: – Luft-/Wasser-Wärmepumpe CHA-Monoblock – Reihenspeicher – Ein Heizkreis – Warmwasserbereitung 1 IDU 2 ODU 3 Warmwasserspeicher 4 Speicherfühler 5 Heizkreis 6 Reihenspeicher 7 Schlammabscheider mit Magnetitabschei- 8 Schmutzfänger 134 | WOLF GmbH 3066072 | 202402...
  • Seite 135 – Aktive Kühlung mit min. Wassertemperatur 7 °C in Verbindung mit einem zusätzlichen 3-Wege-Um- schaltventil 1 IDU 2 ODU 3 Warmwasserspeicher 4 Speicherfühler 5 Heizkreis 6 Reihenspeicher 7 3-Wege-Umschaltventil Heizen / Kühlen 8 Schlammabscheider mit Magnetitabschei- 9 Schmutzfänger 3066072 | 202402 WOLF GmbH | 135...

  • Seite 136: Anlagenkonfiguration 01

    – Mischerkreis mit Mischermodul MM – Warmwasserbereitung 1 IDU 2 ODU 3 Warmwasserspeicher 4 Speicherfühler 5 Mischerkreis 6 Reihenspeicher 7 Maximalthermostat 8 Vorlauffühler Mischerkreis 9 Mischerkreispumpe 10 Mischer 11 Schlammabscheider mit Magnetitabschei- 12 Schmutzfänger 136 | WOLF GmbH 3066072 | 202402...
  • Seite 137 Umschaltventil möglich 1 IDU 2 ODU 3 Warmwasserspeicher 4 Speicherfühler 5 Mischerkreis 6 Reihenspeicher 7 Maximalthermostat 8 Vorlauffühler Mischerkreis 9 Mischerkreispumpe 10 Mischer 11 3-Wege-Umschaltventil Heizen / Kühlen 12 Schlammabscheider mit Magnetitabschei- 13 Schmutzfänger 3066072 | 202402 WOLF GmbH | 137...

  • Seite 138: Anlagenkonfiguration 11

    – Ein Heizkreis – Warmwasserbereitung 1 IDU 2 ODU 3 Warmwasserspeicher 4 Speicherfühler 5 Trennspeicher 6 Heizkreis 7 Heizkreispumpe 8 Sammlertemperaturfühler im Vorlaufbereich des Trennspeichers o.ä. montieren! 9 Schlammabscheider mit Magnetitabschei- 10 Schmutzfänger 138 | WOLF GmbH 3066072 | 202402...
  • Seite 139 6 Heizkreis 7 Heizkreispumpe 8 Sammlertemperaturfühler im Vorlaufbereich des Trennspeichers o.ä. montieren! 9 2-Wege-Umschaltventil Heizen / Kühlen 10 3-Wege-Umschaltventil Heizen / Kühlen 11 3-Wege-Umschaltventil Heizen / Kühlen 12 Schlammabscheider mit Magnetitabschei- 13 Schmutzfänger 3066072 | 202402 WOLF GmbH | 139...

  • Seite 140: Anlagenkonfiguration 12

    3 Gasbrennwertgerät CGB-2 4 Warmwasserspeicher 5 Speicherfühler 6 Trennspeicher 7 Sammlertemperaturfühler im Vorlaufbereich 8 Mischerkreis des Trennspeichers o.ä. montieren! 9 Maximalthermostat 10 Vorlauffühler Mischerkreis 11 Mischerkreispumpe 12 Mischer 13 Schlammabscheider mit Magnetitabschei- 14 Schmutzfänger 140 | WOLF GmbH 3066072 | 202402...
  • Seite 141 5 3-Wege-Umschaltventil Heizen / Warmwas- 6 Schichtenspeicher BSP-W 7 Warmwasser 8 Speicherfühler 9 Sammlertemperaturfühler im Vorlaufbereich 10 Mischerkreis des Trennspeichers o.ä. montieren! 11 Maximalthermostat 12 Vorlauffühler Mischerkreis 13 Mischerkreispumpe 14 Mischer 15 Schlammabscheider mit Magnetitabschei- 16 Schmutzfänger 3066072 | 202402 WOLF GmbH | 141...

  • Seite 142: Anlagenkonfiguration 51

    – Wärmepumpe kann bei Bedarf selbstständig eine WW-Ladung durchführen. Die Betriebsart WW-La- dung hat Vorrang vor Betriebsart GLT. – WW-Ladung kann durch Entfernung des Speicherfühlers, Durchführung von Parameterreset und Neueinstellung der Anlagenkonfiguration unterbunden werden. – Integriertes 3-Wege-Umschaltventil HZ/WW in diesem Fall abstecken. 142 | WOLF GmbH 3066072 | 202402...

  • Seite 143: Anlagenkonfiguration 52

    – WW-Ladung kann durch Entfernung des Speicherfühlers, Durchführung von Parameterreset und Neueinstellung der Anlagenkonfiguration unterbunden werden. – Das integrierte 3-Wege-Umschaltventil HZ/WW in diesem Fall abstecken. Beispiel: – Luft-/Wasser-Wärmepumpe CHA-Monoblock – On - Off Ansteuerung (am Eingang E2/SAF) – Keine Kühlung 3066072 | 202402 WOLF GmbH | 143...

  • Seite 144: Auslegung Bivalenzpunkt

    (6,4 kW + 1,0 KW) ● 1,1 8,1 kW 8,1 kW – 5,5 kW 2,6 kW E-Stab WP,Tn Notwendige Spitzenleistung der Wärmepumpenanlage Gebäudeheizlast (Gebäudewärmebedarf, Heizwärmebedarf) Leistungsbedarf zur Warmwasserbereitung Heizleistung des Elektroheizelements E-Stab Heizleistung der Wärmepumpe bei Normaußentemperatur WP,Tn Sperrzeitfaktor 144 | WOLF GmbH 3066072 | 202402...

  • Seite 145: Diagramm Zur Ermittlung Von Bivalenzpunkt Und Leistung Elektroheizelement

    Normaußentemperatur zahl) 9 Heizleistungsanteil des Elektroheizelements bei Normaußentemperatur 13.5 Heizleistung CHA-07 [°C] Lufteintrittstemperatur Abb. 5: Heizleistung CHA-07 bei einem Vorlauf von 25 °C [°C] Lufteintrittstemperatur Abb. 6: Heizleistung CHA-07 bei einem Vorlauf von 35 °C 3066072 | 202402 WOLF GmbH | 145...
  • Seite 146 Abb. 8: Heizleistung CHA-07 bei einem Vorlauf von 55 °C [°C] Lufteintrittstemperatur Abb. 9: Heizleistung CHA-07 bei einem Vorlauf von 65 °C 13.6 Heizleistung CHA-10 [°C] Lufteintrittstemperatur Abb. 10: Heizleistung CHA-10 bei einem Vorlauf von 25 °C 146 | WOLF GmbH 3066072 | 202402...
  • Seite 147 [°C] Lufteintrittstemperatur Abb. 12: Heizleistung CHA-10 bei einem Vorlauf von 45 °C [°C] Lufteintrittstemperatur Abb. 13: Heizleistung CHA-10 bei einem Vorlauf von 55 °C [°C] Lufteintrittstemperatur Abb. 14: Heizleistung CHA-10 bei einem Vorlauf von 65 °C 3066072 | 202402 WOLF GmbH | 147...

  • Seite 148: Kühlleistung Cha-07

    Lufteintrittstemperatur Abb. 16: Kühlleistung CHA-07 bei einem Vorlauf von 7 °C 13.8 Kühlleistung CHA-10 Lufteintrittstemperatur Abb. 17: Kühlleistung CHA-10 bei einem Vorlauf von 18 °C Lufteintrittstemperatur Abb. 18: Kühlleistung CHA-10 bei einem Vorlauf von 7 °C 148 | WOLF GmbH 3066072 | 202402...

  • Seite 149: Restförderhöhe Heiz- / Kühlkreis

    CHA-07/10 13. Anhang 13.9 Restförderhöhe Heiz- / Kühlkreis [l/min] Volumenstrom 1 Kennlinie CHA-10 2 Kennlinie CHA-07 3 Mindestvolumenstrom für Abtauung 4 Nennvolumenstrom CHA-10 bei 5 K Sprei- zung CHA‑07/400V 3066072 | 202402 WOLF GmbH | 149...

  • Seite 150: Druckverlust 3-Wegeventil Dn 25

    13. Anhang CHA-07/10 13.10 Druckverlust 3-Wegeventil DN 25 [l/min] Volumenstrom 13.11 Produktdatenblätter 150 | WOLF GmbH 3066072 | 202402...
  • Seite 151 Klimaverhältnissen Jährlicher Energieverbrauch bei kälteren Klima- 3.428 4.812 verhältnissen Jährlicher Energieverbrauch bei wärmeren Kli- 1.208 1.665 maverhältnissen Schallleistungspegel im Freien WOLF GmbH, Postfach 1380, D-84048 Mainburg, Tel. +49-8751/74-0, Fax +49-8751/741600, http://www.WOLF.eu Artikelnummer: 3022083 3066072 | 202402 WOLF GmbH | 151...
  • Seite 152 Jährlicher Energieverbrauch bei kälteren Klima- 4215 5852 verhältnissen Jährlicher Energieverbrauch bei wärmeren Kli- 1734 1734 maverhältnissen Schallleistungspegel im Freien WOLF GmbH, Postfach 1380, D-84048 Mainburg, Tel. +49-8751/74-0, Fax +49-8751/741600, http://www.WOLF.eu Artikelnummer: 3022060 09/2019 152 | WOLF GmbH 3066072 | 202402...
  • Seite 153 Klimaverhältnissen Jahreszeitbedingte Warmwasserbereitungs- η Energieeffizienz bei kälteren Klimaverhältnissen Jahreszeitbedingte Warmwasserbereitungs- Energieeffizienz bei wärmeren Klimaverhältnis- η Schallleistungspegel im Freien WOLF GmbH, Postfach 1380, D-84048 Mainburg, Tel. +49-8751/74-0, Fax +49-8751/741600, http://www.WOLF.eu Artikelnummer: 3022474 06/2022 3066072 | 202402 WOLF GmbH | 153...
  • Seite 154 Klimaverhältnissen Jahreszeitbedingte Warmwasserbereitungs- η Energieeffizienz bei kälteren Klimaverhältnissen Jahreszeitbedingte Warmwasserbereitungs- Energieeffizienz bei wärmeren Klimaverhältnis- η Schallleistungspegel im Freien WOLF GmbH, Postfach 1380, D-84048 Mainburg, Tel. +49-8751/74-0, Fax +49-8751/741600, http://www.WOLF.eu Artikelnummer: 3022497 06/2022 154 | WOLF GmbH 3066072 | 202402...

  • Seite 155: 13.12 Technische Parameter Nach (Eu) Nr. 813/2013

    6,60 7,43 = +12 °C = Bivalenztemperatur COPd 1,86 2,55 1,75 2,52 = Betriebstemperaturgrenzwert COPd 1,86 2,55 1,75 2,52 Für Luft-Wasser-WP T COPd = -15 °C (wenn TOL < -20 °C) Für Luft-Wasser-WP: Betriebsgrenz- °C wert-Temperatur 3066072 | 202402 WOLF GmbH | 155...
  • Seite 156 Für Wasser/Sole-Wasser-WP: Was- ser oder Sole-Nenndurchsatz Kontakt WOLF GmbH, Industriestraße 1, D-84048 Mainburg * Für Heizgeräte und Kombiheizgeräte mit Wärmepumpe ist die Wärmenennleistung Prated gleich der Auslegungslast im Heizbetrieb Pdesignh und die Wärmenennleistung eines Zusatzheizgerätes Psup gleich der zusätzlichen Heizleistung sup(Tj).

  • Seite 157: 13.13 Konformitätserklärung

    CHA-10 / 400V 9146863 9146808 9146798 Wir, die WOLF GmbH, D-84048 Mainburg, erklären in alleiniger Verantwortung, dass das bezeichnete Produkt die Bestimmungen der folgenden Richtlinien und Verordnungen erfüllt: – Richtlinie 2006/42/EG Maschinenrichtlinie – Richtlinie 2014/68/EU Druckgeräterichtlinie – Richtlinie 2014/30/EU EMV Elektromagnetische Verträglichkeit –...
  • Seite 158 CHA-07/10 Notizen 158 | WOLF GmbH 3066072 | 202402...
  • Seite 159 CHA-07/10 3066072 | 202402 WOLF GmbH | 159...
  • Seite 160 WOLF GmbH | Postfach 1380 | 84048 Mainburg | Deutschland Tel. +49 8751 74-0 | www.wolf.eu Anregungen und Korrekturhinweise gerne an feedback@wolf.eu...
