7 | CHC-Monoblock 300

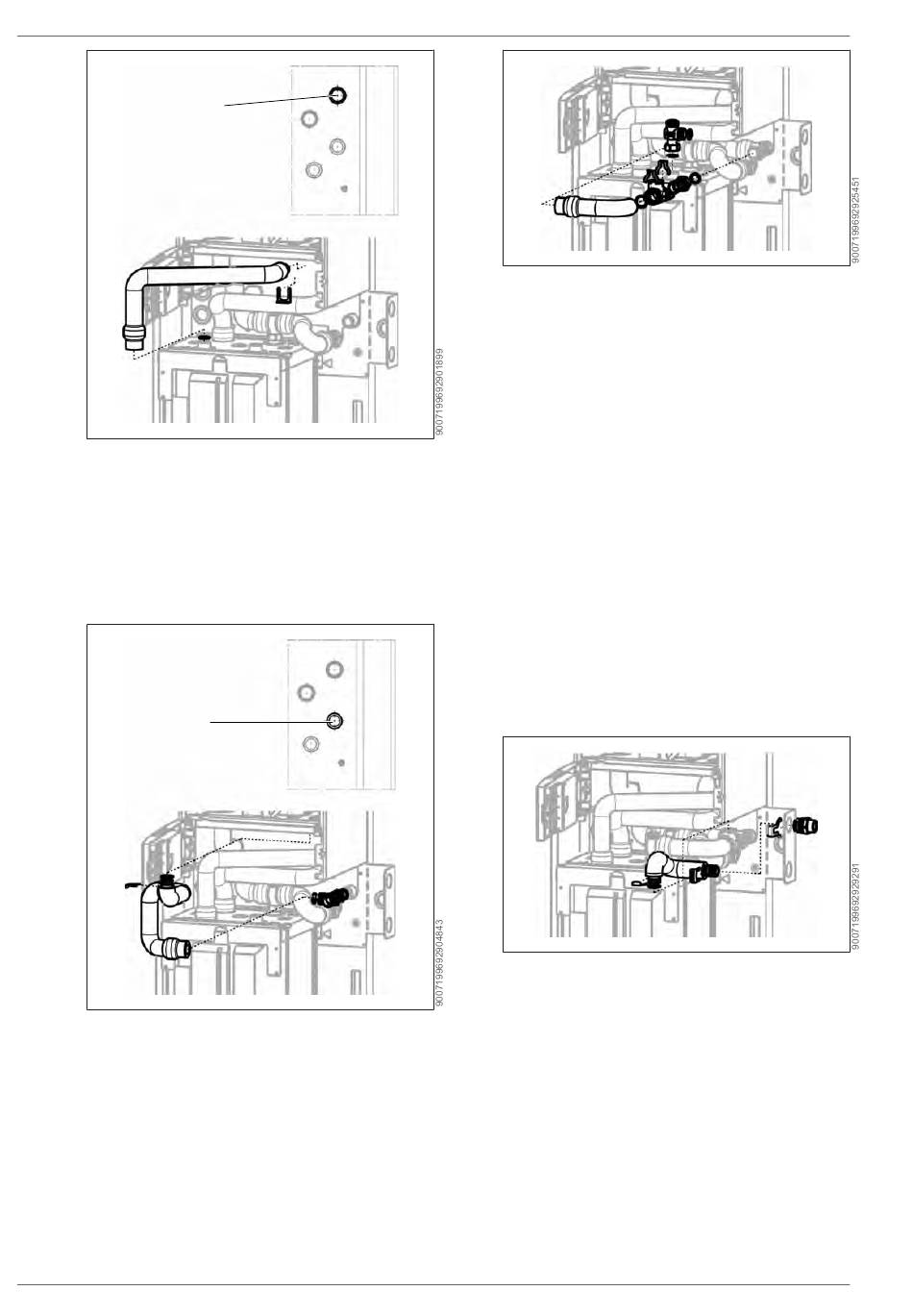

Rücklauf
Heizkreis
24. Wellrohr Rücklauf Heizung (Pos. 9.9) an O-
Ring-Seite einfetten, in die Steckverbindung
Rücklauf HK in den Speicher stecken und
mit rechteckigem Clip (Pos. 9.13) sichern.
25. Überwurfmutter-Seite mit Flachdichtung
(Pos. 9.17) am Pufferspeicher „An-
schluss 4" festschrauben.
Vorlauf
Warmwasser
26. Wellrohr Vorlauf Speicher (Pos. 19.9) mit
O-Ring (Pos. 9.15) versehen, einfetten und
in die Inneneinheit einstecken und mit dem
Verrohrungsclip DN 28 (Pos. 9.14) sichern.
27. T- Stück (Pos. 19.2) mit Flachdichtung
(Pos. 9.17) an Speicher Vorlauf WW gemäß
Bild montieren.
28. Überwurfmutter-Seite mit Flachdichtung
(Pos. 9.17) am T- Stück festschrauben.
90 | WOLF GmbH
29. Adapter Vorlauf Speicher (Pos. 19.7) mit
Flachdichtung (Pos. 9.17) an T- Stück Vor-
lauf WW gemäß Bild montieren.
30. Überwurfmutter-Seite mit Flachdichtung
(Pos. 9.17) am T- Stück festschrauben.
31. Adapter Vorlauf Speicher (Pos. 19.7) mit O-
Ring (Pos. 19.22) versehen, einfetten, 3-
WUV aufstecken und mit dem Verrohrungs-
clip DN 28 (Pos. 19.19) sichern.
32. T- Stück (Pos. 19.2) mit Flachdichtung
(Pos. 19.21) am Pufferspeicher „An-
schluss 1" festschrauben.
33. Wellrohr Vorlauf Puffer (Pos. 19.12) mit O-
Ring (Pos. 19.22) versehen, einfetten, in
das 3- WUV einstecken und mit dem Ver-
rohrungsclip DN 28 (Pos. 19.19) sichern.
34. Überwurfmutter-Seite mit Flachdichtung
(Pos. 19.21) am T- Stück festschrauben.
35. Wellrohr Vorlauf ZWE (Pos. 19.11) mit O-
Ring (Pos. 19.22) versehen, einfetten, in
das 3- WUV einstecken und mit dem Ver-
rohrungsclip DN 28 (Pos. 19.19) sichern.
36. Andere Seite (mit beiden O-Ringen) einfet-
ten, in das Anschlussstück G 1"
(Pos. 19.17) stecken und mit rechteckigem
Clip (Pos. 19.20) sichern.
37. Anschlussstück G 1" (Pos. 19.17) mit run-
dem Clip (Pos. 19.18) am Adapterblech fi-
xieren.
