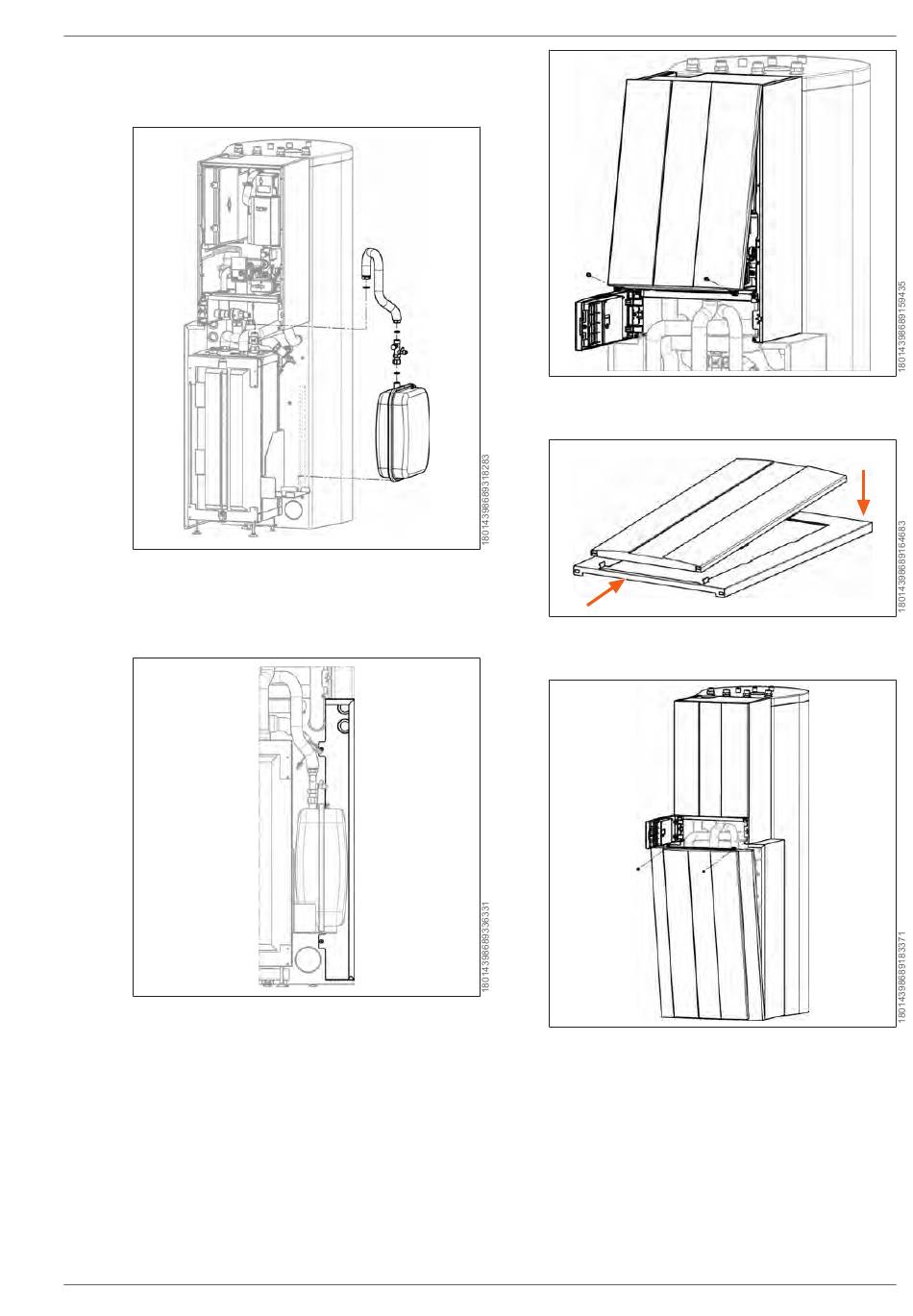

28. Überwurfmutter-Seite mit Flachdichtung
(Pos. 8.19) am Vorlauf WW des Speichers
festschrauben.
29. Ausdehnungsgefäß (Pos. 3) mit Kappen-
ventil (Pos. 8.13), Wellrohr DN 15
(Pos. 8.12) und Flachdichtungen (Pos. 8.18
und 8.19) am Kreuzstück festschrauben.
30. Seitenverkleidung rechts (Pos. 13.1) analog
zur Seitenverkleidung links mit Schrauben
(Pos. 13.4) montieren.
31. Schlauch von Sicherheitsventil durch
Durchführungen ziehen!
3066098 | 202311
32. Frontverkleidung der Inneneinheit montie-
ren.
1
33. Frontverkleidung Hydraulik (Pos. 14.1) in
Frontblech (Pos. 14.2) montieren.
34. Frontblech mit Schrauben (Pos. 13.5) mon-
tieren.
