Wolf CHC-Monoblock 200 Betriebsanleitung Für Die Fachkraft Seite 75

CHC

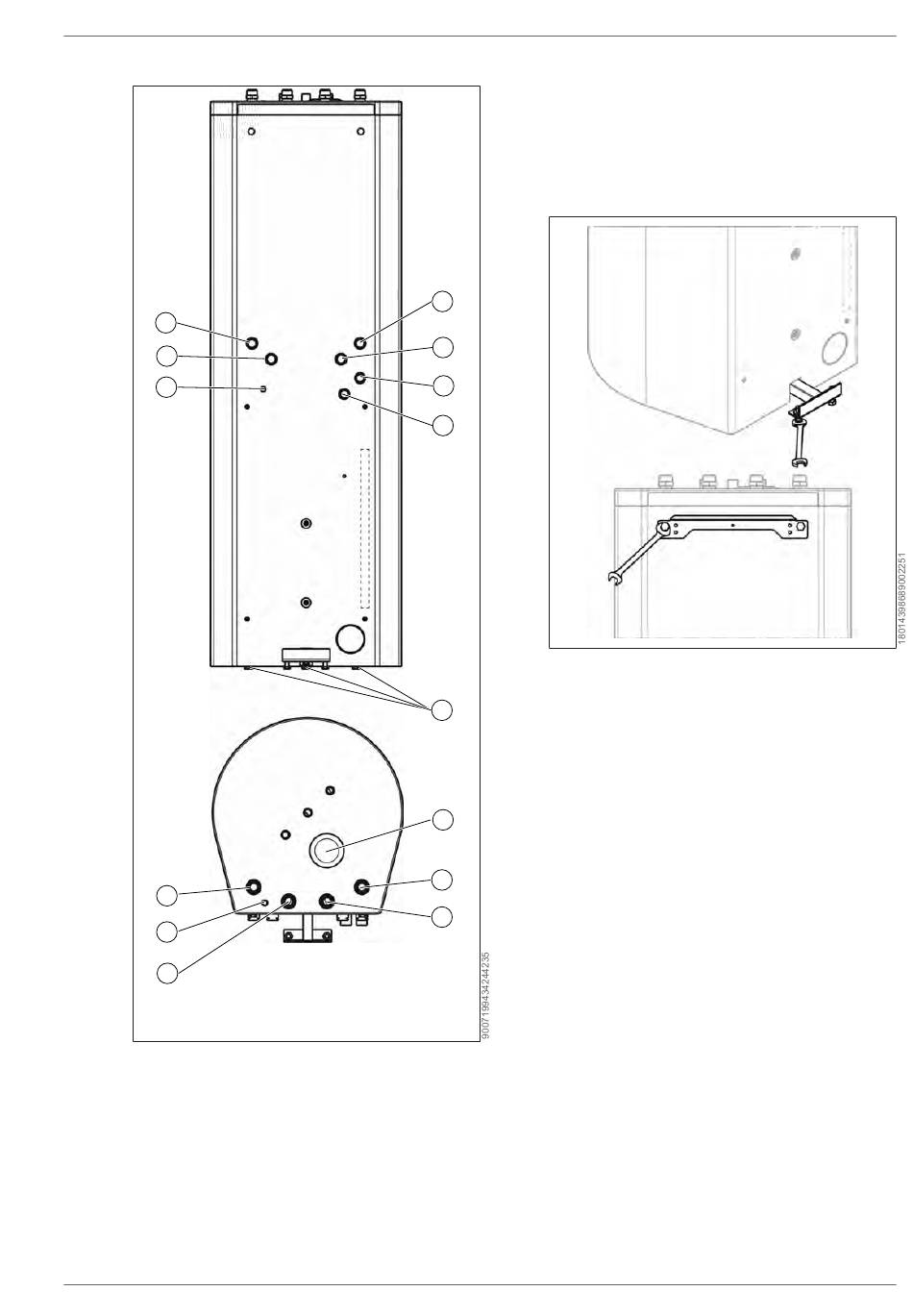

7.7 Montage Center-300-R50
14
13
12
11
10
9
Anschlüsse SEW-2-300 Speicher
1 RL HK Rücklauf
Heizkreis
3 VL WW Vorlauf
Warmwasser
5 Fussschrauben
7 RL HK Rücklauf
Heizkreis
9 Rücklauf zur Au-
ßeneinheit
3066098 | 202311
1
2
3
4
5
6
7
8
2 VL HK Vorlauf
Heizkreis
4 RL WW Rücklauf
Warmwasser
6 Schutzanode
8 VL HK Vorlauf
Heizkreis
10 Kabeldurchfüh-
rung für Spei-
cherfühler
11 Vorlauf von der
Außeneinheit
13 Rücklauf zur Au-
ßeneinheit
1. Fußschrauben (5) montieren und ausrich-
ten.
2. Speicher ausrichten und Stellschrauben am
Stützfuß bis zum Boden drehen.
3. Haltewinkel (in Verpackungseinheit Innen-
einheit enthalten) mit Schrauben (bereits
am Speicher montiert) montieren und aus-
richten.
4. Inneneinheit in Haltewinkel einhängen.
CHC-Monoblock 300 | 7
12 Kabeldurchfüh-
rung für Spei-
cherfühler
14 Vorlauf von der
Außeneinheit
WOLF GmbH | 75
