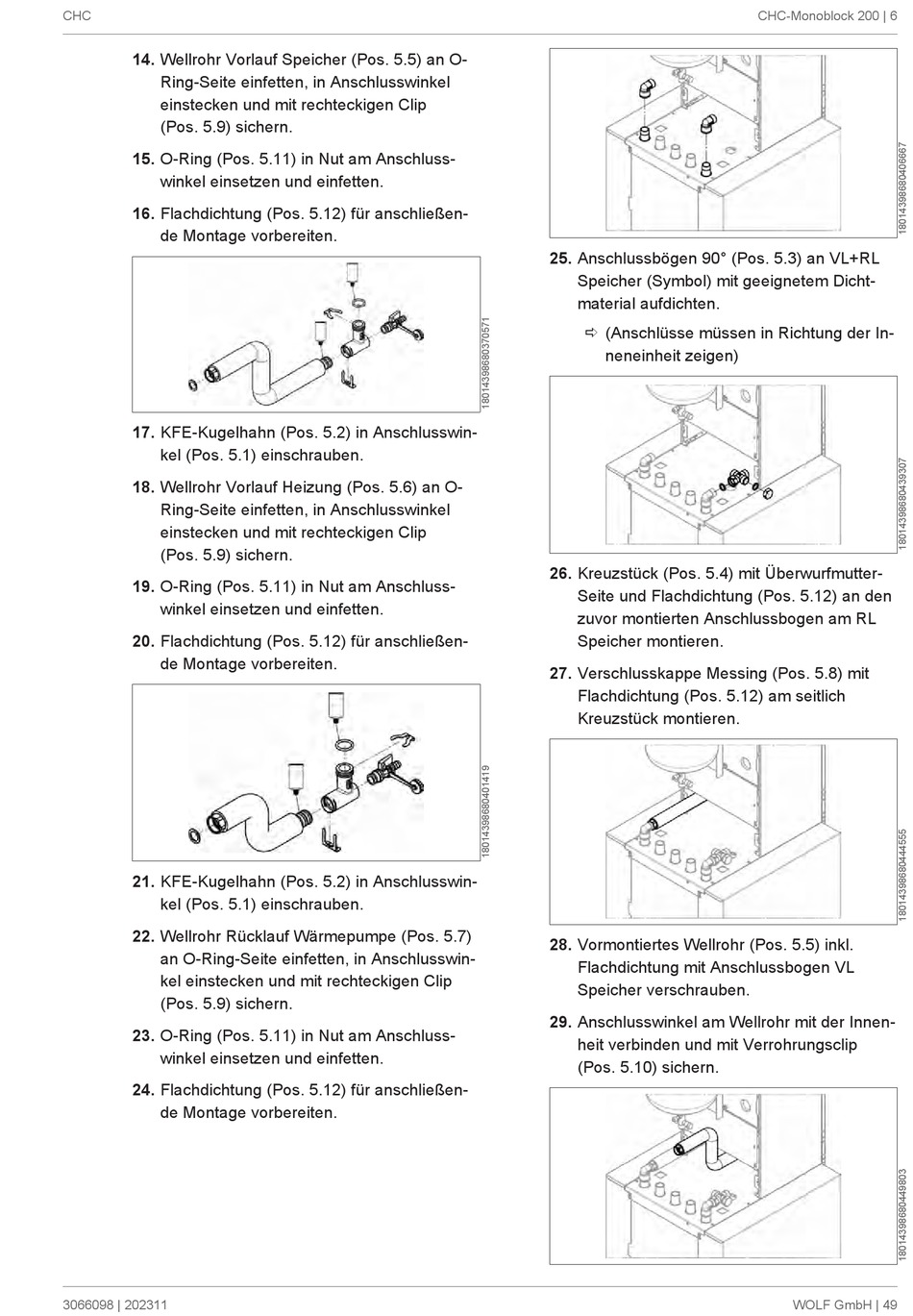

Wolf CHC-Monoblock 200 Betriebsanleitung Für Die Fachkraft Seite 49

CHC
14. Wellrohr Vorlauf Speicher (Pos. 5.5) an O-
Ring-Seite einfetten, in Anschlusswinkel
einstecken und mit rechteckigen Clip
(Pos. 5.9) sichern.
15. O-Ring (Pos. 5.11) in Nut am Anschluss-
winkel einsetzen und einfetten.
16. Flachdichtung (Pos. 5.12) für anschließen-
de Montage vorbereiten.
17. KFE-Kugelhahn (Pos. 5.2) in Anschlusswin-
kel (Pos. 5.1) einschrauben.
18. Wellrohr Vorlauf Heizung (Pos. 5.6) an O-
Ring-Seite einfetten, in Anschlusswinkel
einstecken und mit rechteckigen Clip
(Pos. 5.9) sichern.
19. O-Ring (Pos. 5.11) in Nut am Anschluss-
winkel einsetzen und einfetten.
20. Flachdichtung (Pos. 5.12) für anschließen-
de Montage vorbereiten.
21. KFE-Kugelhahn (Pos. 5.2) in Anschlusswin-
kel (Pos. 5.1) einschrauben.
22. Wellrohr Rücklauf Wärmepumpe (Pos. 5.7)
an O-Ring-Seite einfetten, in Anschlusswin-
kel einstecken und mit rechteckigen Clip
(Pos. 5.9) sichern.
23. O-Ring (Pos. 5.11) in Nut am Anschluss-
winkel einsetzen und einfetten.
24. Flachdichtung (Pos. 5.12) für anschließen-
de Montage vorbereiten.
3066098 | 202311
25. Anschlussbögen 90° (Pos. 5.3) an VL+RL
Speicher (Symbol) mit geeignetem Dicht-
material aufdichten.
ð (Anschlüsse müssen in Richtung der In-
neneinheit zeigen)
26. Kreuzstück (Pos. 5.4) mit Überwurfmutter-
Seite und Flachdichtung (Pos. 5.12) an den
zuvor montierten Anschlussbogen am RL
Speicher montieren.
27. Verschlusskappe Messing (Pos. 5.8) mit
Flachdichtung (Pos. 5.12) am seitlich
Kreuzstück montieren.
28. Vormontiertes Wellrohr (Pos. 5.5) inkl.
Flachdichtung mit Anschlussbogen VL
Speicher verschrauben.
29. Anschlusswinkel am Wellrohr mit der Innen-
heit verbinden und mit Verrohrungsclip
(Pos. 5.10) sichern.
