Wolf CHC-Monoblock 200 Betriebsanleitung Für Die Fachkraft Seite 67

CHC

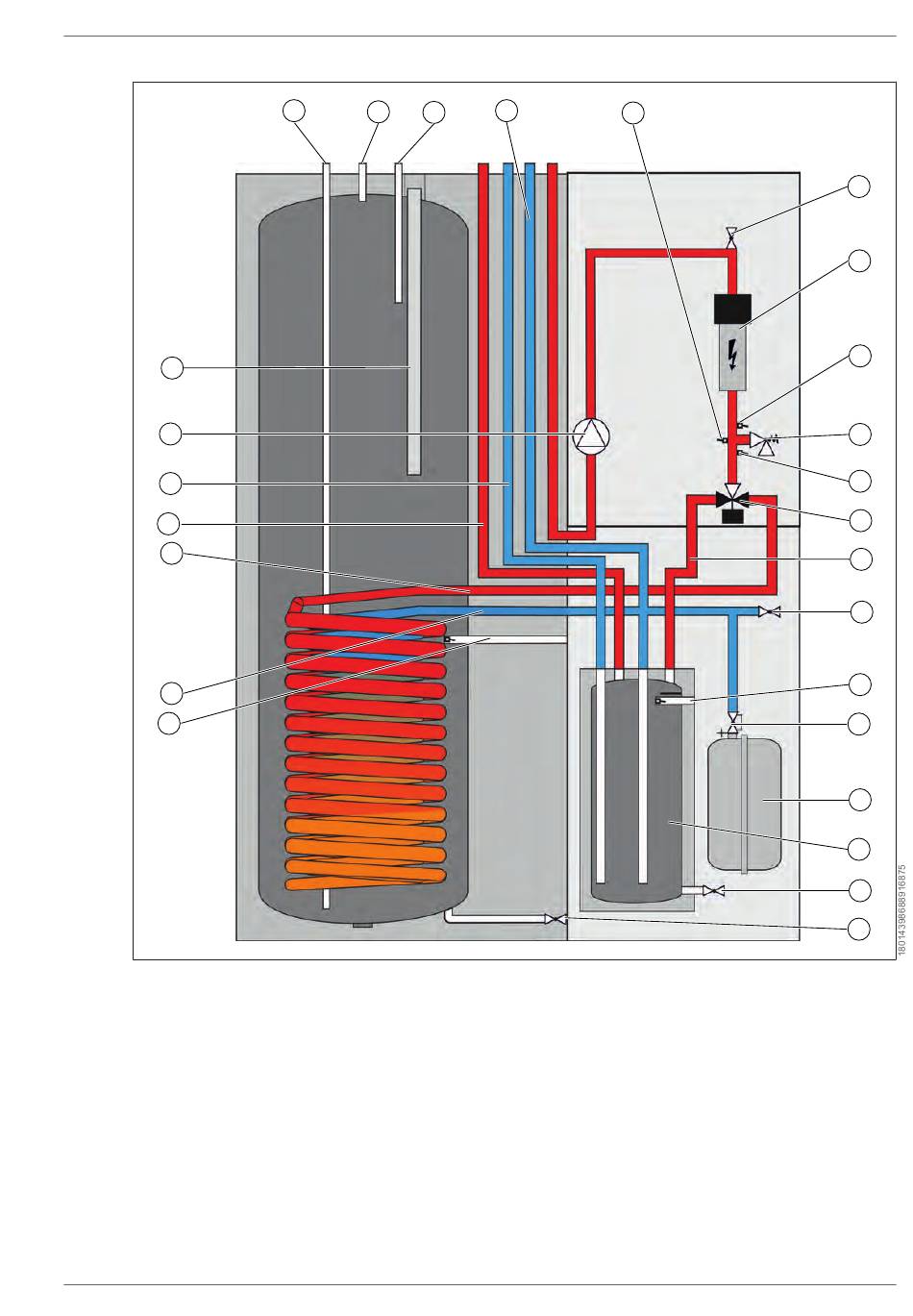

7.4.3 Center 300-S50 mit Puffer PU-50 als Trennspeicher
21
20
19
18
17
16
15
1 Entlüfter
3 Durchflusssensor Heizkreis (HK)
5 Kesseltemperaturfühler (T_Kessel)
7 Vorlauf Wärmepumpe Trennspeicher
9 Sammlerfühler (SAF)
11 Membranausdehnungsgefäß (MAG)
13 Entleerungseinrichtung Speicher PU-50
15 Speicherfühler
17 Vorlauf Wärmepumpe
19 Rücklauf Heizkreis (RL HK)
21 Schutzanode
23 Warmwasseranschluss
25 Rücklauf Wärmepumpe Trennspeicher
3066098 | 202311
22
23
24
25
26
2 Elektrozusatzheizung
4 Sicherheitsventil Heizkreis
6 3-Wege-Umschaltventil Heizen / Warmwas-
ser
8 Füll- und Entleerungseinrichtung
10 Kappenventil
12 Speicher PU-50
14 Entleerung Speicher
16 Rücklauf Wärmepumpe
18 Vorlauf Heizkreis (VL HK)
20 Hocheffizienz-Heizkreispumpe
22 Kaltwasseranschluss
24 Zirkulation
26 Drucksensor Heizkreis
CHC-Monoblock 300 | 7
1
2
3
4
5
6
7
8
9
10
11
12
13
14
WOLF GmbH | 67
