4 | Planung und Auslegung Hybrid
3 Maximale Kompressordrehzahl
4 Normaußentemperatur
5 Notwendige Gesamtleistung der Wärmeerzeuger
6 Wärmebedarf des Gebäudes bis zur Heizgrenztemperatur
7
Bivalenzpunkt Zusatzwärmeerzeuger WP 101 (= Schnittpunkt Wärmebe-
darf des Gebäudes mit max. Kompressordrehzahl)
8
Bivalenzpunkt Verdichter WP 080 (= wählbare Temperatur bei der die Wär-
mepumpe abschaltet)
9 Heizleistungsanteil des Zusatzwärmeerzeugers bei Normaußentemperatur
Heizleistung CHA-07 Hybridcenter

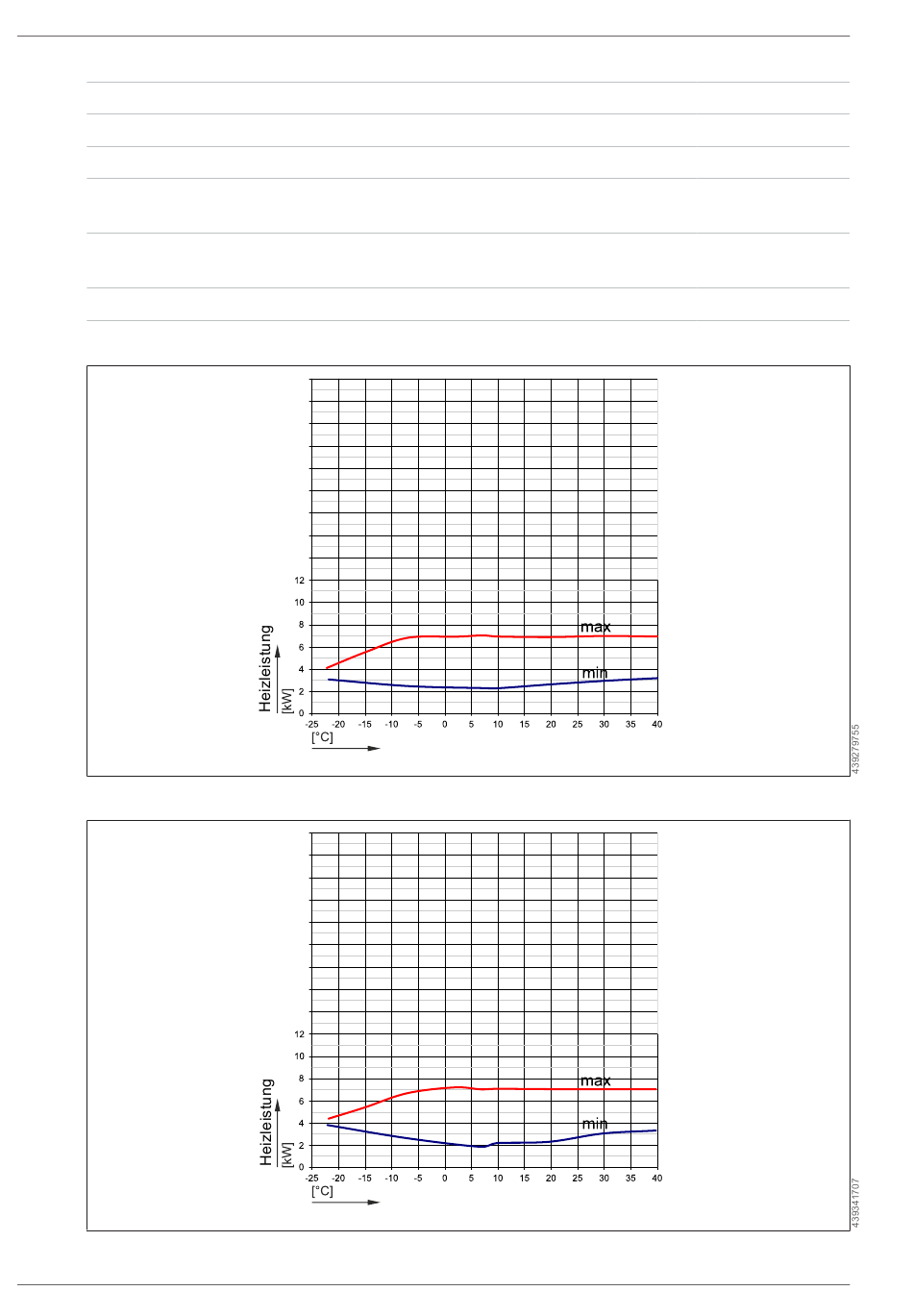

Abb. 1: Heizleistung CHA-07 bei einem Vorlauf von 35 °C
Abb. 2: Heizleistung CHA-07 bei einem Vorlauf von 45 °C
