5 | Installation
6.1.2

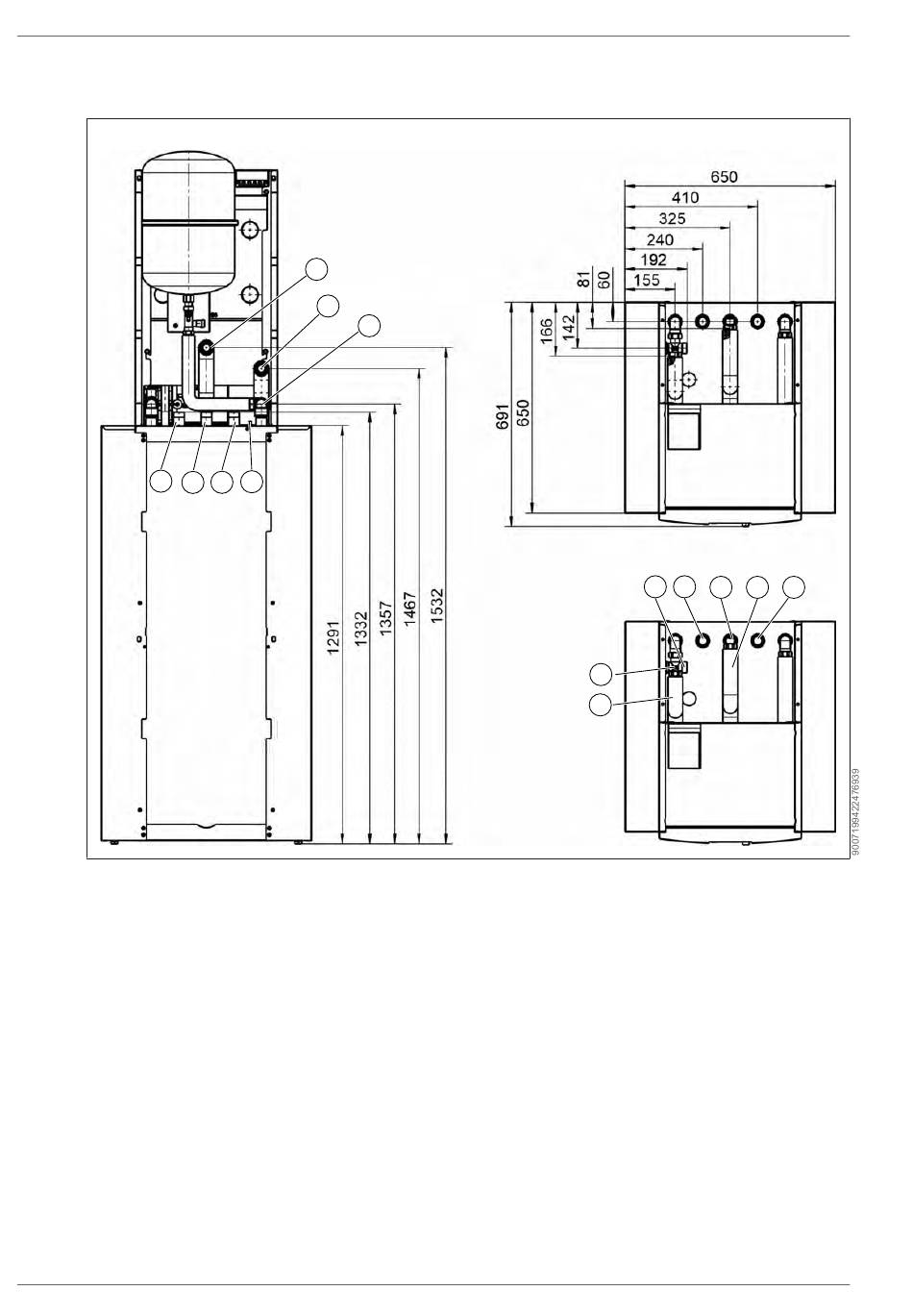

Montagemaße
Center 200
Rückansicht
7
6
1 Vorlauf Heizung G1" IG
3 Rücklauf zur Außeneinheit G1" AG
5 Warmwasser G1" AG
7 Kaltwasser G1" AG
40 | WOLF GmbH
1
4
3
2
5
Draufsicht
2
5
3
4
2 Rücklauf Heizung G1" AG
4 Vorlauf zur Außeneinheit G1" IG
6 Zirkulation G1" AG
CHC
6
1
7
3066098 | 202311
