7 | CHC-Monoblock 300

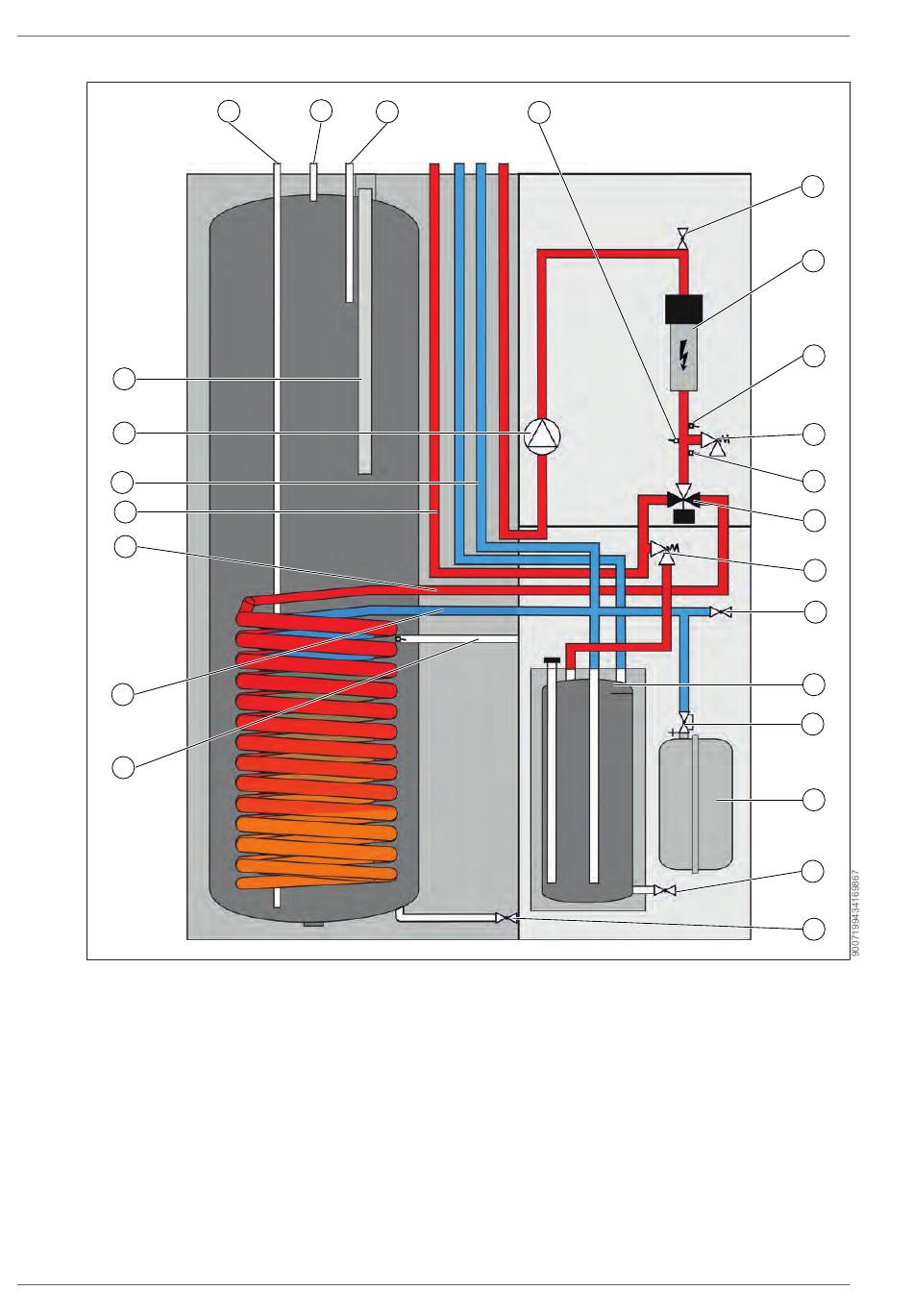

7.4.2 Center 300-50 mit Puffer PU-50 als Reihenspeicher
20
19
18
17
16
15
14
1 Entlüfter
3 Durchflusssensor Heizkreis (HK)
5 Kesseltemperaturfühler (T_Kessel)
7 Überströmventil
9 Speicher PU-50
11 Membranausdehnungsgefäß (MAG)
13 Entleerung Speicher
15 Rücklauf Wärmepumpe
17 Vorlauf Heizkreis (VL HK)
19 Hocheffizienz-Heizkreispumpe
21 Kaltwasseranschluss
23 Zirkulationsanschluss
66 | WOLF GmbH
22
21 23
24
2 Elektrozusatzheizung
4 Sicherheitsventil Heizkreis
6 3-Wege-Umschaltventil Heizen / Warmwas-
ser
8 Füll- und Entleerungseinrichtung
10 Kappenventil
12 Entleerung PU-50
14 Speicherfühler
16 Vorlauf Wärmepumpe
18 Rücklauf Heizkreis (RL HK)
20 Schutzanode
22 Warmwasseranschluss
24 Drucksensor Heizkreis
