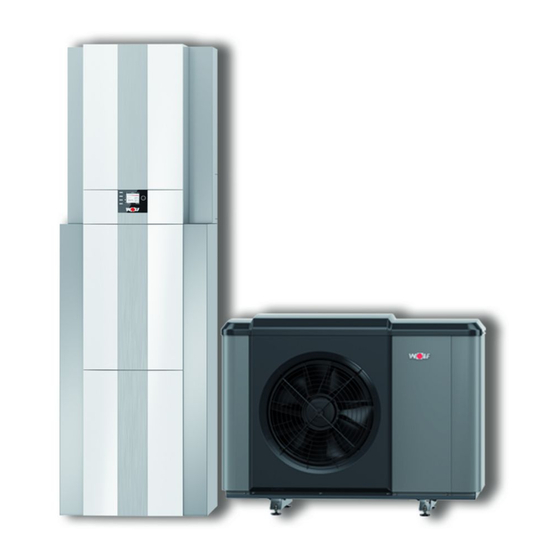

Wolf CHC-Monoblock 200 Betriebsanleitung Für Die Fachkraft
  1. Anleitungen
  2. Marken
  3. Wolf Anleitungen
  4. Wärmepumpen
  5. CHC-Monoblock /200
  6. Betriebsanleitung für die fachkraft
Wolf CHC-Monoblock 200 Betriebsanleitung Für Die Fachkraft

Wolf CHC-Monoblock 200 Betriebsanleitung Für Die Fachkraft

Monoblock-wärmepumpencenter
Vorschau ausblenden Andere Handbücher für CHC-Monoblock 200:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
DE
Betriebsanleitung für die Fachkraft
MONOBLOCK-WÄRMEPUMPENCENTER
CHC-Monoblock 200 • CHC-Monoblock 200-35
CHC-Monoblock 300 • CHC-Monoblock 300-50 • CHC-Monoblock 300-50S
(Original)
Deutsch | Änderungen vorbehalten!
3066098 | 202302

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Wolf CHC-Monoblock 200

Inhaltszusammenfassung für Wolf CHC-Monoblock 200

  • Seite 1 Betriebsanleitung für die Fachkraft MONOBLOCK-WÄRMEPUMPENCENTER CHC-Monoblock 200 • CHC-Monoblock 200-35 CHC-Monoblock 300 • CHC-Monoblock 300-50 • CHC-Monoblock 300-50S (Original) Deutsch | Änderungen vorbehalten! 3066098 | 202302...

  • Seite 2: Inhaltsverzeichnis

    Wärmepumpe auf Transportschäden prüfen ................... 17 ODU lagern .............................. 17 IDU und ODU transportieren........................17 Lieferumfang ............................17 4.4.1 Verpackungsübersicht - CHC-Monoblock 200 | CHC-Monoblock 200-35 ........17 4.4.2 Verpackungsübersicht - CHC-Monoblock 300 | CHC-Monoblock 300-50 | CHC-Monoblock 300-50S ............................4.4.3 Inhalt Komponenten CHC-Monoblock ..................
  • Seite 3 Inhaltsverzeichnis 5.3.2 CHC-Monoblock 200 mit Puffer PU-35 als Reihenspeicher ............31 Anschlussschema Trinkwasser CEW-2-200 .................... 32 Montage CHC-Monoblock 200......................... 33 Montage CHC-Monoblock 200-35......................38 6 CHC-Monoblock 300 ............................45 Abmessungen / Montagemaße CHC 300 ....................45 6.1.1 Mindestabstände / Abmessung....................45 6.1.2...
  • Seite 4 14.1.5 Wärmeerzeuger endgültig außer Betrieb nehmen..............91 14.1.6 Wärmeerzeuger demontieren ..................... 93 14.2 Demontage der Wärmepumpe und Entsorgung des Kältemittels ............94 15 Recycling und Entsorgung..........................95 16 Anhang ................................96 16.1 Produktdatenblätter..........................96 16.2 EG-Konformitätserklärung........................103 4 | WOLF GmbH 3066098 | 202302...

  • Seite 5: Zu Diesem Dokument

    Fachkräfte sind qualifizierte und eingewiesene Installateure, Elektriker usw.. Von WOLF geschulte Fachkräfte müssen zusätzlich folgende Qualifikationen nachweisen: – Teilnahme an einer Produktschulung zu diesem Wärmeerzeuger bei der WOLF GmbH. Von WOLF autorisierte Fachkräfte müssen zusätzlich folgende Qualifikationen nachweisen: – Teilnahme an einer Produktschulung zu diesem Wärmeerzeuger bei der WOLF GmbH –...

  • Seite 6: Symbole

    1 | Zu diesem Dokument Alle Dokumente stehen zur Verfügung unter www.wolf.eu/downloadcenter Symbole In diesem Dokument werden folgende Symbole verwendet: Symbol Bedeutung Handlungsschritte sind nummeriert Kennzeichnet eine notwendige Voraussetzung ü Kennzeichnet das Ergebnis eines Handlungsschrittes ð Kennzeichnet wichtige Informationen für den sachgerechten Umgang...

  • Seite 7: Sicherheit

    – Arbeiten an elektrischen Bauteilen nur von einer Elektrofachkraft durchführen las- sen. – Alle Service- und Reparaturarbeiten an der ODU nur vom WOLF‑Kundendienst oder einer von WOLF autorisierten Fachkraft durchführen lassen. – Inspektion und Wartung von einer durch WOLF geschulten Fachkraft durchführen lassen.

  • Seite 8: Nicht Bestimmungsgemäße Verwendung

    Weise außer Funktion setzen. 2. Wärmeerzeuger nur in technisch einwandfreiem Zustand betreiben. 3. Störungen und Schäden, die die Sicherheit beeinträchtigen können, umgehend und fachmännisch beheben. 4. Schadhafte Bauteile durch Original-WOLF‑Ersatzteile ersetzen. 5. Persönliche Schutzausrüstung verwenden. Allgemeine Sicherheitshinweise GEFAHR Elektrische Spannung Todesfolge durch Stromschlag ►...

  • Seite 9: Heißes Wasser

    Ersticken und Gefahr von schweren bis lebensgefährlichen Verbrennungen. 1. Bei Undichtigkeiten im Kältemittelkreislauf komplette Heizungsanlage spannungsfrei schal- ten. 2. Fachkräfte oder WOLF-Kundendienst benachrichtigen. 3. Besteht der Verdacht, dass Kältemittel in den Heizkreis gelangt ist, sind alle elektrischen Zündquellen im gesamten Gebäude mit der Hauptsicherung(en) Ihres Gebäudes auszu- schalten.

  • Seite 10: Normen Und Vorschriften

    WARNUNG Kälteseitiger Überdruck in den Außeneinheiten der Wärmepumpen Verletzungen am Körper durch hohen Überdruck am Kältekreis ► Arbeiten am Kältekreis nur durch WOLF-Kundendienst. HINWEIS Vorübergehende Außerbetriebnahme während der Kälteperiode Wird die Anlage vom Stromnetz getrennt, ist die automatische Frostschutzfunktion außer Kraft.

  • Seite 11: Übergabe An Den Benutzer

    2. Den Benutzer in die Bedienung der Heizungsanlage einweisen. 3. Den Benutzer auf folgende Punkte hinweisen: – Jährliche Inspektion und Wartung durch eine von WOLF geschulte Fachkraft durchführen lassen. – Abschluss eines Inspektions- und Wartungsvertrag mit einer von WOLF geschul- te Fachkraft empfehlen.

  • Seite 12: Bei Der Installation, Inbetriebnahme, Wartung, Reparatur Sind Folgende Vorschriften Und Richtlinien

    – Geräteoberflächen niemals mit Scheuermittel, säure- oder chlorhaltigen Putzmitteln behandeln. – Die Wärmepumpe ist bei der Aufstellung positionssicher zu installieren, so dass die- se im Betrieb gegen verrutschen oder gleiten gesichert ist. 12 | WOLF GmbH 3066098 | 202302...
  • Seite 13 Sicherheit | 2 – Die Außeneinheit darf nur im Freien aufgestellt werden. – Schadhafte Bauteile dürfen nur durch originale WOLF-Ersatzteile ersetzt werden. – Vorgeschriebene elektrische Absicherungswerte sind einzuhalten (siehe Technische Daten). – Werden an WOLF-Regelungen technische Änderungen vorgenommen, übernehmen wir für Schäden, die hierdurch entstehen, keine Gewähr.

  • Seite 14: Hinweise Zum Wärmepumpencenter

    3 | Hinweise zum Wärmepumpencenter Hinweise zum Wärmepumpencenter Wärmepumpencenter CHC-Monoblock 200 | CHC-Monoblock 200-35 Komplettlösung fürs Einfamilienhaus: − Luft/Wasser Wärmepumpe CHA-Monoblock − Bedienmodul BM-2 − 180l-Warmwasserspeicher − Ausdehnungsgefäß − Anschlussset − wahlweise integrierter Reihenpufferspeicher − 2 Leistungsgrößen mit Heizleistung 7 + 10kW −...

  • Seite 15: Wärmepumpencenter Chc-Monoblock 300 | Chc-Monoblock 300-50 | Chc-Monoblock 300-50S

    Wärmepumpencenter Wärmepumpe Warmwasserspeicher Pufferspeicher CHC-Monoblock 200 CHC-07/200 CHA-07 CEW-2-200 CHC-10/200 CHA-10 CEW-2-200 CHC-Monoblock 200-35 CHC-07/200-35 CHA-07 CEW-2-200 PU-35 (Reihe) CHC-10/200-35 CHA-10 CEW-2-200 PU-35 (Reihe) Wärmepumpencenter CHC-Monoblock 300 | CHC-Monoblock 300-50 | CHC- Monoblock 300-50S Komplettlösung für Ein- bis Zweifamilienhäusern: − Luft/Wasser Wärmepumpe CHA-Monoblock −...
  • Seite 16 Pufferspeicher CHC-Monoblock 300 CHC-07/300 CHA-07 SEW-2-300 CHC-10/300 CHA-10 SEW-2-300 CHC-Monoblock 300-50 CHC-07/300-50 CHA-07 SEW-2-300 PU-50 (Reihe) CHC-10/300-50 CHA-10 SEW-2-300 PU-50 (Reihe) CHC-Monoblock CHC-07/300-50S CHA-07 SEW-2-300 PU-50 (Trenn) 300-50S CHC-10/300-50S CHA-10 SEW-2-300 PU-50 (Trenn) 16 | WOLF GmbH 3066098 | 202302...

  • Seite 17: Installation

    Werden mehrere ODU gelagert empfiehlt die WOLF GmbH die Explosionsgefährdung und das Brand- schutzkonzept des Lagers zu überprüfen. IDU und ODU transportieren Die WOLF GmbH empfiehlt beim Transport ein mobiles Gaswarngerät mitzuführen. Damit kann z. B. bei einem Unfall überprüft werden, ob sich Kältemittel freigesetzt hat. INFO Durch die Höhe der Verpackungseinheit besteht Kippgefahr!
  • Seite 18 1 Anschlussset Hydraulik + Anschlussset Hy- 2 Begleitpapiere / Betriebsanleitungen draulik + Anschlusszubehör Membranaus- dehnungsgefäß MAG 3 Bedienmodul BM-2 4 Verkleidung + Einhängewinkel 5 Speicher PU-35 6 Membranausdehnungsgefäß (MAG) Paket 3 / 3 Warmwasser-Speicher CEW-2-200 18 | WOLF GmbH 3066098 | 202302...

  • Seite 19: Verpackungsübersicht - Chc-Monoblock 300 | Chc-Monoblock 300-50 | Chc-Monoblock

    Paket 2 / 3 Komponenten CHC-Monoblock 1 Anschlussset Hydraulik + Anschlusszube- 2 Begleitpapiere / Betriebsanleitungen hör MAG 3 Halter Membranausdehnungsgefäß 4 Seitenverkleidung 5 Bedienmodul BM-2 6 Frontverkleidung 7 Speicher PU-50 8 Membranausdehnungsgefäß (MAG) Paket 3 / 3 Warmwasser-Speicher 3066098 | 202302 WOLF GmbH | 19...

  • Seite 20: Inhalt Komponenten Chc-Monoblock

    1 Pufferspeicher PU-35 Pos. 2 Pufferspeicher PU-50 Pos. 3 Ausdehnungsgefäß 24L Pos. 4 Ausdehnungsgefäß 25L Pos. 5 Anschlussset CHC-Monoblock 200 Pos. 6 Anschlussset CHC-Monoblock 200-35 Pos. 7 Anschlussset CHC-Monoblock 300 Pos. 8 Anschlussset CHC-Monoblock 300-50 Pos. 9 Anschlussset CHC-Monoblock 300-50S Pos.

  • Seite 21: Lieferumfang Komponenten Chc-Monoblock

    Pos. 2 Pufferspeicher PU-50 Pos. 2.1 Stellfuss D40 M8-72 Pos. 3 Ausdehnungsgefäß 24L Pos. 4 Ausdehnungsgefäß 25L Pos. 5 Anschlussset CHC-Monoblock 200 Pos. 5.1 Anschlusswinkel Pos. 5.2 KFE-Kugelhahn Pos. 5.3 Anschlussbogen 90° Pos. 5.4 Kreuzstück G1" inkl. Überwurfmutter Pos. 5.5 Wellrohr DN 23 isoliert Vorlauf Speicher Art.
  • Seite 22 Wellrohr DN 23 isoliert Vorlauf Heizung Art. Nr. 2072400 Pos. 8.8 Wellrohr DN 23 isoliert Rücklauf Heizung Art. Nr. 2072401 Pos. 8.9 Wellrohr DN 23 isoliert Überströmleitung Art. Nr. 2072402 Pos. 8.10 Wellrohr DN 23 isoliert Vorlauf Wärmepumpe Art. Nr. 2072403 22 | WOLF GmbH 3066098 | 202302...

  • Seite 23: Anschlusszubehör Ausdehnungsgefäß

    Flachdichtung 24x17x2 Pos. 9.17 Flachdichtung 30x21x2 Pos. 9.18 Silikonfett 10-Gramm-Tube Pos. 10 Anschlusszubehör Ausdehnungsgefäß Pos. 10.1 Halter Ausdehnungsgefäss Pos. 10.2 Wellrohr DN 15 600mm für Ausdehnungsgefäß Pos. 10.3 Kappenventil 3/4" Pos. 10.4 Flachdichtung 24x17x2 3066098 | 202302 WOLF GmbH | 23...

  • Seite 24: Set Verrohrungsverkleidung

    – Das Wärmepumpencenter darf nur in einem frostgeschützten Raum aufgestellt werden. Andernfalls muss bei Frostgefahr der Speicher, sowie alle wasserführenden Armaturen und Anschlussleitungen entleert werden! Eisbildung in der Anlage kann zu Leckagen und Zerstörung des Speichers führen! 24 | WOLF GmbH 3066098 | 202302...

  • Seite 25: Chc-Monoblock 200

    – Vor dem Aufstellen/Verrohren des Speichers die Stellfüße in die vorgesehenen Innengewinde auf der Unterseite des Speichers schrauben und festziehen. Die verstellbaren Füße dienen als Ausgleich bei Bodenunebenheiten. CHC-Monoblock 200 Abmessungen / Montagemaße CHC 200 5.1.1 Abmessung / Mindestabstände Vorderansicht CHC-Monoblock 200 Vorderansicht CHC-Monoblock 200-35 >600 >300 >600 >300 Service- Service- abstände...

  • Seite 26: Montagemaße

    1 Vorlauf Heizung G1" IG 2 Rücklauf Heizung G1" AG 3 Rücklauf zur Außeneinheit G1" AG 4 Vorlauf zur Außeneinheit G1" IG 5 Warmwasser G1" AG 6 Zirkulation G1" AG 7 Kaltwasser G1" AG 26 | WOLF GmbH 3066098 | 202302...
  • Seite 27 1 Vorlauf von der Außeneinheit G1" AG 2 Rücklauf zur Außeneinheit G1" AG 3 Warmwasser G1" AG 4 Zirkulation G1" AG 5 Kaltwasser G1" AG 6 Rücklauf Heizung G1" AG 7 Vorlauf Heizung G1" AG 3066098 | 202302 WOLF GmbH | 27...

  • Seite 28: Technische Daten

    1“ AG Rücklauf Heizung 1“ AG Zirkulation 1“ AG Vorlauf Heizung 1“ AG Warmwasseranschluss 1“ AG Schutzanode (isoliert) 1 ¼“ IG Speicherfühler ½“ IG Wärmetauscherfläche Heizung m² Wärmetauscherinhalt Heizung 14,5 Gewicht mit Verkleidung 28 | WOLF GmbH 3066098 | 202302...

  • Seite 29: Pufferspeicher

    Installation | 4 5.2.2 PU-35 Pufferspeicher PU-35 Speicherinhalt Ltr. Bereitschaftswärmeaufwand kWh/24h 0,49 Anschluss (2 Stück) 1" Entlüftung ½" max. Betriebsüberdruck max. Betriebstemperatur °C min. Betriebstemperatur °C Gewicht 3066098 | 202302 WOLF GmbH | 29...

  • Seite 30: Aufbauschemen Chc-Monoblock 200

    4 | Installation Aufbauschemen CHC-Monoblock 200 5.3.1 CHC-Monoblock 200 ohne Puffer 1 Membranausdehnungsgefäß (MAG) 2 Kappenventil 3 Sicherheitsventil Heizkreis 4 3-Wege-Umschaltventil Heizen / Warmwas- 5 Rücklauf Heizkreis (RL HK) 6 Vorlauf Heizkreis (VL HK) 7 Warmwasseranschluss 8 Zirkulationsanschluss 9 Kaltwasseranschluss 10 Entleerung Speicher 11 Speicherfühler...

  • Seite 31: Chc-Monoblock 200 Mit Puffer Pu-35 Als Reihenspeicher

    Installation | 4 5.3.2 CHC-Monoblock 200 mit Puffer PU-35 als Reihenspeicher 1 Membranausdehnungsgefäß (MAG) 2 Entlüftung Pufferspeicher PU-35 3 Pufferspeicher PU-35 als Reihenspeicher 4 Kappenventil 5 Durchflusssensor Heizkreis (HK) 6 Sicherheitsventil Heizkreis 7 Rücklauf Heizkreis (RL HK) 8 Überströmventil 9 Vorlauf Heizkreis (VL HK)

  • Seite 32: Anschlussschema Trinkwasser Cew-2-200

    4 | Installation Anschlussschema Trinkwasser CEW-2-200 Trinkwasser Trinkwasser - Zirkulation Kaltwasseranschluss nach DIN 1988 32 | WOLF GmbH 3066098 | 202302...

  • Seite 33: Montage Chc-Monoblock 200

    CHC-Monoblock 200 | 5 Montage CHC-Monoblock 200 3. Regelungsblende aufklappen. 4. Schrauben der Frontverkleidung lösen. 1. 4 x Schraube lösen (nicht herausdrehen). 1 Einrastpunkte 2 Einhängepunkte 5. Die zentralen Einrastpunkte (1) eindrücken und die Frontverkleidung nach vorne her- ausschwenken. 6. Die Frontverkleidung nach oben aus den Einhängepunkten (2) herausschieben.
  • Seite 34 5 | CHC-Monoblock 200 9. Kappenventil (Pos. 10.3) mit Dichtung (Pos. 10.4) an Membranausdehnungsgefäß (Pos. 4) aufschrauben. 1 Durchführung 2 Kabelkanal in Speicherfühler PU-Schäumung Eintritt integriert 3 Durchführung 4 Versteifungs- Speicherfühler blech Austritt 5 Entleerung Spei- cher 7. Kabel hinter dem Versteifungsblech durch- 10.
  • Seite 35 CHC-Monoblock 200 | 5 17. KFE-Kugelhahn (Pos. 5.2) in Anschlusswin- kel (Pos. 5.1) einschrauben. 18. Wellrohr Vorlauf Heizung (Pos. 5.6) Art. Nr. 2072393 an O-Ring-Seite einfetten, in An- schlusswinkel einstecken und mit rechtecki- gen Clip (Pos. 5.9) sichern. 19. O-Ring (Pos. 5.11) in Nut am Anschluss- winkel einsetzen und einfetten.
  • Seite 36 5 | CHC-Monoblock 200 ð (Anschlüsse müssen in Richtung der In- neneinheit zeigen) 31. Vormontiertes Wellrohr (Pos. 5.7) mit dem Anschlusswinkel in die Inneneinheit stecken und mit Verrohrungsclip DN 28 (Pos. 5.10) 26. Kreuzstück (Pos. 5.4) mit Überwurfmutter- sichern. Seite und Flachdichtung (Pos. 5.12) an den zuvor montierten Anschlussbogen am RL Speicher montieren.
  • Seite 37 CHC-Monoblock 200 | 5 35. Seitenverkleidungen links (Pos. 11.2) und rechts (Pos. 11.1) gemäß Bild in die Klam- mern (Pos. 11.3) und die dazugehörigen Bohrungen im Speicher einstecken 33. 4 x Klammer (Pos. 11.3) in Inneneinheit clipsen. 36. Nach Beendigung der Installationsarbeiten Frontverkleidung montieren.

  • Seite 38: Montage Chc-Monoblock 200-35

    5 | CHC-Monoblock 200 Montage CHC-Monoblock 200-35 3. Regelungsblende aufklappen. 4. Schrauben der Frontverkleidung lösen. 1. 4 x Schraube lösen (nicht herausdrehen). 1 Einrastpunkte 2 Einhängepunkte 5. Die zentralen Einrastpunkte (1) eindrücken und die Frontverkleidung nach vorne her- ausschwenken. 6. Die Frontverkleidung nach oben aus den Einhängepunkten (2) herausschieben.
  • Seite 39 CHC-Monoblock 200 | 5 9. Einhängewinkel (Pos. 12.3) mit 2 x Schrau- be (Pos. 12.7) befestigen. 1 Durchführung 2 Kabelkanal in Speicherfühler PU-Schäumung Eintritt integriert 3 Durchführung 4 Versteifungs- Speicherfühler blech Austritt 5 Entleerung Spei- cher 7. Kabel hinter dem Versteifungsblech durch- führen und in Tauchhülse einsetzen.
  • Seite 40 5 | CHC-Monoblock 200 14. PU-35 in den dafür vorgesehenen Zapfen im Einhängewinkel einhängen. 12. Abstützung (Pos. 12.5) für das Ausdeh- nungsgefäß mit den Schrauben (Pos. 12.7) montieren. 15. Distanzhülse zum ausrichten des PU-35 bis zum Speicher herrausschrauben. 13. Lasche (Pos. 12.4) mit Schrauben (Pos.
  • Seite 41 CHC-Monoblock 200 | 5 17. Das Ausdehnungsgefäß in die dafür vorge- 19. KFE-Kugelhahn (Pos. 6.2) in Anschlusswin- sehene Aussparung der Abstützung einset- kel (Pos. 6.1) einschrauben. zen und mit der oberen Lasche sichern. 20. Wellrohr Vorlauf Speicher (Pos. 6.9) Art. Nr.
  • Seite 42 5 | CHC-Monoblock 200 27. KFE-Kugelhahn (Pos. 6.2) in Anschlusswin- kel (Pos. 6.1) einschrauben. 28. Wellrohr Rücklauf Wärmepumpe (Pos. 6.12) Art. Nr. 2072396 an O-Ring-Seite ein- fetten, in Anschlusswinkel einstecken und mit rechteckigen Clip (Pos. 6.15) sichern. 33. Vormontiertes Überströmventil gemäß Bild unter Verwendung der Flachdichtung (Pos.
  • Seite 43 CHC-Monoblock 200 | 5 36. Vormontiertes Wellrohr (Pos. 6.10) mit dem 39. Vormontiertes Wellrohr (Pos. 6.12) mit dem Anschlusswinkel in die Inneneinheit stecken Anschlusswinkel in die Inneneinheit stecken und mit Verrohrungsclip DN 28 (Pos. 6.16) und mit Verrohrungsclip DN 28 (Pos. 5.10) sichern.
  • Seite 44 5 | CHC-Monoblock 200 43. Seitenverkleidung links und Seitenverklei- dung rechts in Einhängewinkel (Pos. 12.3) und Bohrungen im Speicher einsetzen. 44. Schlauch von Sicherheitsventil kontrollie- ren. 41. Wellrohr DN15 (Pos. 6.13) gemäß Bild vor- biegen und unter Verwendung der Flach- dichtungen (Pos.

  • Seite 45: Chc-Monoblock 300

    CHC-Monoblock 300 | 6 CHC-Monoblock 300 Abmessungen / Montagemaße CHC 300 6.1.1 Mindestabstände / Abmessung >100 >100 Serviceabstände 3066098 | 202302 WOLF GmbH | 45...

  • Seite 46: Montagemaße

    3 Schutzanode 1¼" 4 Rücklauf Heizung G1" AG 5 Ablaufschlauch Sicherheitsventil Heizkreis 6 Vorlauf Heizung G1" AG 7 Rücklauf zur Außeneinheit G1" AG 8 Vorlauf von der Außeneinheit G1" AG 9 Zirkulation G¾" AG 46 | WOLF GmbH 3066098 | 202302...

  • Seite 47: Technische Daten

    1960 Primär-Heizwasser bar/°C 3/95 Sekundär-Brauchwasser bar/°C 10/95 Kaltwasseranschluss ¾“ AG Rücklauf Heizung 1“AG Zirkulation ¾“AG Vorlauf Heizung 1“AG Warmwasseranschluss ¾“AG Schutzanode (isoliert) 1 ¼“ IG Wärmetauscherfläche Heizung m² Wärmetauscherinhalt Heizung Gewicht mit Verkleidung 3066098 | 202302 WOLF GmbH | 47...
  • Seite 48 1 Anschluss Fühler Tauchhülse oben 2 Anschluss Fühler Tauchhülse unten 3 Entleerung Pufferspeicher PU-50 Speicherinhalt Ltr. Bereitschaftswärmeaufwand kWh/24h 0,63 Anschluss (4 Stück) 1" Entleerung ½" max. Betriebsüberdruck max. Betriebstemperatur °C min. Betriebstemperatur °C Gewicht 48 | WOLF GmbH 3066098 | 202302...

  • Seite 49: Aufbauschemen Chc-Monoblock 300

    7 Füll- und Entleerungseinrichtung 8 Speicherfühler 9 Kappenventil 10 Membranausdehnungsgefäß (MAG) 11 Entleerung Speicher 12 Rücklauf Wärmepumpe 13 Vorlauf Wärmepumpe 14 Vorlauf Heizkreis (VL HK) 15 Rücklauf Heizkreis (RL HK) 16 Rücklauftemperaturfühler 17 Hocheffizienz-Heizkreispumpe 18 Schutzanode 3066098 | 202302 WOLF GmbH | 49...

  • Seite 50: Chc-Monoblock /300-50 Mit Puffer Pu50 Als Reihenspeicher

    6 3-Wege-Umschaltventil Heizen / Warmwas- 7 Überströmventil 8 Füll- und Entleerungseinrichtung 9 Speicher PU-50 10 Kappenventil 11 Membranausdehnungsgefäß (MAG) 12 Entleerung PU-50 13 Entleerung Speicher 14 Speicherfühler 15 Rücklauf Wärmepumpe 16 Vorlauf Wärmepumpe 50 | WOLF GmbH 3066098 | 202302...

  • Seite 51: Chc-Monoblock /300-50S Mit Puffer Pu-50 Als Trennspeicher

    3 Durchflusssensor Heizkreis (HK) 4 Sicherheitsventil Heizkreis 5 Kesseltemperaturfühler (T_Kessel) 6 3-Wege-Umschaltventil Heizen / Warmwas- 7 Vorlauf Wärmepumpe Trennspeicher 8 Füll- und Entleerungseinrichtung 9 Sammlerfühler (SAF) 10 Kappenventil 11 Membranausdehnungsgefäß (MAG) 12 Speicher PU-50 3066098 | 202302 WOLF GmbH | 51...

  • Seite 52: Anschlussschema Trinkwasser Sew-2-300

    19 Rücklauf Heizkreis (RL HK) 20 Hocheffizienz-Heizkreispumpe 21 Schutzanode 22 Kaltwasseranschluss 23 Warmwasseranschluss 24 Zirkulation 25 Rücklauf Wärmepumpe Trennspeicher 26 Drucksensor Heizkreis Anschlussschema Trinkwasser SEW-2-300 Trinkwasser - Zirkulation Trinkwasser Kaltwasseranschluss nach DIN 1988 Draufsicht 52 | WOLF GmbH 3066098 | 202302...

  • Seite 53: Montage Chc-Monoblock 300

    1 RL HK Rücklauf 2 VL HK Vorlauf Heizkreis Heizkreis 3 VL WW Vorlauf 4 RL WW Rücklauf Warmwasser Warmwasser 5 Fussschrauben 6 Schutzanode 7 RL HK Rücklauf 8 VL HK Vorlauf Heizkreis Heizkreis 3066098 | 202302 WOLF GmbH | 53...
  • Seite 54 (Pos. 13.4) am Speicher festschrauben. 11. Halteband (In Pos. 4 verpackt) an Haltewin- 6. Regelungsblende aufklappen. kel (Pos. 16) anbringen und mit Schrauben 7. Frontverkleidung entfernen. (Pos. 13.6) am Speicher befestigen. 12. Ausdehnungsgefäß mittels Halteband be- festigen. 54 | WOLF GmbH 3066098 | 202302...
  • Seite 55 20. Andere Seite (mit beiden O-Ringen) einfet- den Speicher stecken. und mit dem rechte- ten, in die Steckverbindung am Vorlauf HK ckigen Clip (Pos. 7.10) sichern. in den Speicher stecken und mit dem recht- eckigen Clip (Pos. 7.10) sichern. 3066098 | 202302 WOLF GmbH | 55...
  • Seite 56 24. Andere Seite (mit beiden O-Ringen) einfet- ten, in die Steckverbindung am Vorlauf WP in den Speicher stecken und mit dem recht- eckigen Clip (Pos. 7.10) sichern. 27. Seitenverkleidung rechts (Pos 13.1) einhän- gen. 28. Dichtmanschetten (Pos 13.3) einsetzen. 56 | WOLF GmbH 3066098 | 202302...
  • Seite 57 CHC-Monoblock 300 | 6 29. Frontverkleidung der Inneneinheit montie- ren. 30. Frontverkleidung Hydraulik (Pos 14.1) in Frontblech (Pos 14.2) montieren. 31. Frontblech mit Schrauben (Pos 13.5) mon- tieren. 3066098 | 202302 WOLF GmbH | 57...

  • Seite 58: Montage Chc-Monoblock 300-50

    1 RL HK Rücklauf 2 VL HK Vorlauf Heizkreis Heizkreis 3 VL WW Vorlauf 4 RL WW Rücklauf Warmwasser Warmwasser 5 Fussschrauben 6 Schutzanode 7 RL HK Rücklauf 8 VL HK Vorlauf Heizkreis Heizkreis 58 | WOLF GmbH 3066098 | 202302...
  • Seite 59 5. Speicherfühler in Tauchhülse schieben. 10. Seitenverkleidung mit zwei Schrauben (3) (Pos. 13.4) am Speicher festschrauben. 11. Halter Ausdehnungsgefäß (Pos 15) mit 2 x 6. Regelungsblende aufklappen. Schrauben (Pos. 13.6) am Speicher befesti- 7. Frontverkleidung entfernen. gen. 3066098 | 202302 WOLF GmbH | 59...
  • Seite 60 Steckverbindung am Rücklauf WP in den Speicher stecken und mit rechteckigem Clip (Pos. 8.15) sichern. 17. Überwurfmutter-Seite mit Flachdichtung (Pos. 8.19) am Kreuzstück festschrauben. 13. Pufferspeicher gemäß Bild zwischen Sei- tenverkleidung links und Einhängewinkel einbringen. 60 | WOLF GmbH 3066098 | 202302...
  • Seite 61 26. Überwurfmutter-Seite mit Flachdichtung (Pos. 8.19) am Pufferspeicher „Anschluss 22. Wellrohr Überströmleitung (Pos. 8.9) Art. 1“ festschrauben. Nr. 2072402 mit Flachdichtungen (Pos. 8.19 und 8.20) mit Überströmventil und Puf- ferspeicher „Anschluss 3“ verbinden. 3066098 | 202302 WOLF GmbH | 61...
  • Seite 62 29. Ausdehnungsgefäß (Pos. 3) mit Kappen- ventil (Pos. 8.13), Wellrohr DN15 (Pos. 8.12) und Flachdichtungen (Pos. 8.18 und 33. Frontverkleidung Hydraulik (Pos 14.1) in 8.19) am Kreuzstück festschrauben. Frontblech (Pos 14.2) montieren. 62 | WOLF GmbH 3066098 | 202302...
  • Seite 63 CHC-Monoblock 300 | 6 34. Frontblech mit Schrauben (Pos 13.5) mon- tieren. 3066098 | 202302 WOLF GmbH | 63...

  • Seite 64: Montage Chc-Monoblock 300-50S

    1 RL HK Rücklauf 2 VL HK Vorlauf Heizkreis Heizkreis 3 VL WW Vorlauf 4 RL WW Rücklauf Warmwasser Warmwasser 5 Fussschrauben 6 Schutzanode 7 RL HK Rücklauf 8 VL HK Vorlauf Heizkreis Heizkreis 64 | WOLF GmbH 3066098 | 202302...
  • Seite 65 10. Seitenverkleidung mit zwei Schrauben (3) 5. Speicherfühler in Tauchhülse schieben. (Pos. 13.4) am Speicher festschrauben. 11. Halter Ausdehnungsgefäß (Pos 15) mit 2 x Schrauben (Pos. 13.6) am Speicher befesti- 6. Regelungsblende aufklappen. gen. 7. Frontverkleidung entfernen. 3066098 | 202302 WOLF GmbH | 65...
  • Seite 66 Steckverbindung am Rücklauf WP in den Speicher stecken und mit rechteckigem Clip (Pos. 9.13) sichern. 17. Überwurfmutter-Seite mit Flachdichtung (Pos. 9.17) am Kreuzstück festschrauben. 13. Pufferspeicher gemäß Bild zwischen Sei- tenverkleidung links und Einhängewinkel einbringen. 66 | WOLF GmbH 3066098 | 202302...
  • Seite 67 9.14) sichern. cher stecken und mit rechteckigen Clip 25. Überwurfmutter-Seite mit Flachdichtung (Pos. 9.13) sichern. (Pos. 9.17) am Pufferspeicher „Anschluss 21. Überwurfmutter-Seite mit Flachdichtung 1“ festschrauben. (Pos. 9.17) am Pufferspeicher „Anschluss 3“ festschrauben. 3066098 | 202302 WOLF GmbH | 67...
  • Seite 68 Seitenverkleidung links mit Schrauben (Pos 13.4) montieren. 31. Schlauch von Sicherheitsventil durch Durchführungen ziehen! 28. Ausdehnungsgefäß (Pos. 3) mit Kappen- ventil (Pos. 9.11), Wellrohr DN15 (Pos. 9.10) und Flachdichtungen (Pos. 9.16 und 9.17) am Kreuzstück festschrauben. 68 | WOLF GmbH 3066098 | 202302...
  • Seite 69 CHC-Monoblock 300 | 6 32. Frontverkleidung der Inneneinheit montie- ren. 33. Frontverkleidung Hydraulik (Pos 14.1) in Frontblech (Pos 14.2) montieren. 34. Frontblech mit Schrauben (Pos 13.5) mon- tieren. 3066098 | 202302 WOLF GmbH | 69...

  • Seite 70: Elektrischer Anschluss

    1. Kommunikations- und Sensorleitungen nicht zusammen mit Netzanschlussleitungen (230/400VAC) verlegen. 2. Netzanschlussleitungen gemäß den technischen Daten des Gerätes, sowie den örtlichen Gegebenheiten ausführen. Inneneinheit elektrisch anschließen Vorbereitung 1. Verkleidung demontieren:Verkleidung IDU demontieren / montieren. 70 | WOLF GmbH 3066098 | 202302...
  • Seite 71 Schließerkontakte, max. 250 VAC / 2 A / 500 VA. An den parametrierbaren Ausgängen A3 und A4 dürfen nur netzspan- nungsführende Leitungen, oder nur schutz- kleinspannungsführende Leitungen ange- schlossen werden. Der gemischte An- 3066098 | 202302 WOLF GmbH | 71...

  • Seite 72: Klemmenbelegung Regelungsplatine

    ► Maximal Spannung von 10 V anlegen HINWEIS Erhöhte elektromagnetische Einkopplung am Installationsort Mögliche Fehlfunktionen in der Regelung. 1. Fühlerleitungen und eBus-Leitungen mit Schirmung ausführen. 2. Den Leitungsschirm in der Regelung einseitig auf PE-Potential klemmen. 72 | WOLF GmbH 3066098 | 202302...
  • Seite 73 Ausgänge nicht mehr als 600 VA Parametrierbarer Eingang E2/SAF 5  kNTC Sammlerfühler; alternativ 0 - 10 V- Ansteuerung (durch z. B. Gebäudeleittech- nik oder Ansteuerung über potentionalfreien Kontakt) 5  kNTC Außenfühler 5  kNTC Speicherfühler eBUS eBus 1(+), 2(-) WOLF-Regelungszubehör 3066098 | 202302 WOLF GmbH | 73...

  • Seite 74: Regelungsmodule

    – Bedienmodul BM-2 in der IDU – Anzeigemodul AM in der IDU mit Bedienmodul BM-2 im Wandsockel oder Erweiterungsmodul – Anzeigemodul AM in der IDU Regelungsmodul in die IDU einstecken 1. Regelungsdeckel öffnen. 74 | WOLF GmbH 3066098 | 202302...
  • Seite 75 Regelungsmodule | 8 2. Regelungsmodul (Bedienmodul BM-2 oder Anzeigemodul AM) über dem WOLF-Logo einstecken. 3. Regelungsdeckel schließen. 3066098 | 202302 WOLF GmbH | 75...

  • Seite 76: Anlagenkonfigurationen

    Trennspeicher, Mischerkreis, Warmwasserbereitung, Erweiterung Mischerkreise möglich Nach jeder Konfigurationsänderung muss die gesamte Anlage neu gestartet werden (Netz Aus / Netz Ein)! Hinweis: Hydraulikschemen und elektrische Details sind der WOLF-Homepage bzw. der Planungsunterlage „Hy- draulische Systemlösungen“ zu entnehmen! QR-Code Hydraulikdatenbank Anlagenkonfiguration 01 9.2.1 CHC-Monoblock 200 –...

  • Seite 77: Chc-Monoblock 200-35

    In diesem Prinzipschema sind Absperrorgane, Entlüftungen und sicherheitstechnische Maßnahmen nicht komplett eingezeichnet. Diese sind gemäß den gültigen Normen und Vorschriften anlagenspezifisch zu erstellen. Hydraulische und elektrische Details sind der Planungsunterlage Hydraulische Systemlösungen zu entnehmen! 3066098 | 202302 WOLF GmbH | 77...

  • Seite 78: Chc-Monoblock 300

    – aktive Kühlung mit minimaler Wassertemperatur 18-25°C über Reihenspeicher möglich 9.2.4 CHC-Monoblock 300-50 – Reihenspeicher – ein Heizkreis – Warmwasserbereitung – aktive Kühlung mit minimaler Wassertemperatur 18-25°C über Reihenspeicher möglich Wärmepumpencenter mit Reihenspeicher und Überströmventil im System integriert Wichtiger Hinweis: 78 | WOLF GmbH 3066098 | 202302...

  • Seite 79: Anlagenkonfiguration 02

    – aktive Kühlung mit minimaler Wassertemperatur 18-25°C über Reihenspeicher möglich Wärmepumpencenter mit Reihenspeicher und Überströmventil (im System integriert) und Mischerkreis 9.3.2 CHC-Monoblock 300-50 – Reihenspeicher – Mischerkreis mit MM2 – Warmwasserbereitung – aktive Kühlung mit minimale Wassertemperatur 18-25°C über Reihenspeicher möglich 3066098 | 202302 WOLF GmbH | 79...

  • Seite 80: Anlagenkonfiguration 11

    Wärmepumpencenter mit Reihenspeicher und Überströmventil (im System integriert) und Mischerkreis Anlagenkonfiguration 11 9.4.1 CHC-Monoblock 300-50S – Trennspeicher – ein Heizkreis – Warmwasserbereitung – aktive Kühlung mit minimale Wassertemperatur 18-25°C über Reihenspeicher möglich Wärmepumpencenter mit Trennspeicher und Heizkreis 80 | WOLF GmbH 3066098 | 202302...

  • Seite 81: Anlagenkonfiguration 12

    Anlagenkonfigurationen | 9 Anlagenkonfiguration 12 9.5.1 CHC-Monoblock 300-50S – Trennspeicher – Mischerkreis mit MM2 – Warmwasserbereitung – aktive Kühlung mit minimale Wassertemperatur 18-25°C über Reihenspeicher möglich Wärmepumpencenter mit Trennspeicher und Mischerkreis 3066098 | 202302 WOLF GmbH | 81...

  • Seite 82: Parameter-Einstellungen Für Die Warmwasserbereitung Nach Produktdatenblatt

    Folgende Einstellungen bleiben dabei in der Werkseinstellung: – Warmwasser Betriebsart: Automatikbetrieb mit Schaltzeiten Mo – So von 04:00 bis 11:00 Uhr und 19:00 bis 23:59 Uhr – Warmwasser Solltemperatur auf 50 °C – Warmwasserladung im Effizienzmodus 82 | WOLF GmbH 3066098 | 202302...

  • Seite 83: Heizkreis Anschließen

    12 Vorlauf ODU 13 Regelungsmodul (BM-2/AM) 14 Heizkreispumpe 15 Drucksensor 16 Regelung und elektrischer Anschluss in in- tegriertem Gehäuse 17 Kabeleinführung 11.1.1 Entlüfter Am höchsten Punkt der Anlage muss ein Entlüfter installiert werden. 3066098 | 202302 WOLF GmbH | 83...

  • Seite 84: Rohrdimensionen

    8. Heizkreise restlos entlüften, dazu in der Fachmannebene „Relaistest“ die Pumpe auswählen und 5 mal hintereinander die Pumpe für 5 sec. Ein- und 5 sec. Ausschalten. 9. Bei Absinken des Anlagendrucks unter 1,5 bar Wasser nachfüllen. 11.1.6 Einstellung Überströmventil bei Reihenspeicher 1. Alle Heizkreise verschließen. 84 | WOLF GmbH 3066098 | 202302...

  • Seite 85: Schlamm-/Magnetitabscheider

    (schriftliche Einwilligung des Betreibers erforderlich). Der Mindestvolu- menstrom muss hierbei durch Druckverlustberechnung nachgewiesen werden. Ggf. können über den Ausgang  A1 während des Abtaubetriebs gezielt mehrere beheizte Heizkreise vollständig geöffnet wer- den. Die Öffnungszeit des Ventils muss < 20 Sek. sein. 3066098 | 202302 WOLF GmbH | 85...

  • Seite 86: 11.1.10 Entleeren Der Heizungsanlage

    2. Wärmeerzeuger ggf. entleeren. 3. Sicherheitshandschuhe benutzen. - Anlage abschalten. - Heizung gegen wiedereinschalten der Spannung sichern - Entleerungshahn (KFE-Hahn) beispielsweise an der Inneneinheit öffnen - Die Entlüftungsventile an den Heizkreisen öffnen - Heizungswasser ableiten 86 | WOLF GmbH 3066098 | 202302...

  • Seite 87: Inbetriebnahme

    Der Betrieb mit offener IDU Verkleidung kann zu Wasserschäden am Gebäude und defekten Sensoren führen. ► Die Verkleidung der IDU muss im Betrieb geschlossen sein. WOLF empfiehlt die Inbetriebnahme durch den WOLF-Kundendienst. 12.2 Hinweise Für eine einwandfreie Betriebsweise wird eine Inbetriebnahme durch unseren Werkskundendienst empfohlen! Jedem Gerät wird eine Inbetriebnahmeprotokoll mit Checkliste beigelegt, diese ist vor der Inbe-...
  • Seite 88 – Sind alle Kreise gespült und gründlich entlüftet? - Ist der Kondensatwasserablauf gewährleistet? – Sind die Einspeisungen Verdichter, E-Heizung und Steuerung allpolig abgesichert? – Vor der Inbetriebnahme ist unbedingt eine Funktionsprüfung der Umwälzpumpe durchzuführen. 88 | WOLF GmbH 3066098 | 202302...

  • Seite 89: Wartung

    Wert von 0,1 mA unterschritten, ist die Schutzanode auszutauschen. Dabei muss der Speicher drucklos gemacht, die Zirkulationspumpe abgeschaltet und der Warmwasserhahn im Haus geöffnet werden. Bei eingebauter Fremdstromanode fällt keine Wartung an. Für den SEW-2-300 ist eine Kettenanode zu verwenden. 3066098 | 202302 WOLF GmbH | 89...

  • Seite 90: Außerbetriebnahme Und Demontage

    ☞ Wärmeerzeuger vorübergehend außer Betrieb nehmen [} 90]. 1. Falls Verdacht auf Frostschäden an der ODU besteht: Den Wärmeerzeuger nur vom WOLF‑Kunden- dienst oder einer von WOLF autorisierten Fachkraft wieder in Betrieb nehmen lassen. 2. Falls kein Verdacht auf Frostschäden an der ODU besteht: Im Regelungsmodul einen Heizbetrieb ak- tivieren.

  • Seite 91: Frostschutz

    1. Elektrische Arbeiten von einer Fachkraft durchführen lassen. 2. Vor Beginn der Arbeiten gesamte Anlage allpolig spannungsfrei schalten (z. B. über bausei- tige Trenneinrichtung oder Absicherung). 3. Anlage gegen Wiedereinschalten sichern. 4. Spannungsfreiheit kontrollieren. 5. Nach dem Spannungsfreischalten mindestens 5 Minuten warten. 3066098 | 202302 WOLF GmbH | 91...
  • Seite 92 2. Heizung gegen wiedereischalten der Spannung sichern. 3. Entleerungshahn im Heizsystem öffnen. 4. Entlüftungsventile im Heizsystem öffnen. 5. Heizungswasser ableiten. ODU entleeren In der ODU befindet sich ein Rückflussverhinderer. Deshalb bei Frostgefahr die ODU entleeren. 92 | WOLF GmbH 3066098 | 202302...

  • Seite 93: Wärmeerzeuger Demontieren

    ► Die Demontage der Wärmepumpe und die Entsorgung des darin enthaltenen Kältemittels durch Fachkräfte / Kältetechniker nach EU 2015/2067, EU 517/2014 und nach einer Schu- lung im Umgang mit brennbaren Kältemitteln durchführen lassen. 3066098 | 202302 WOLF GmbH | 93...

  • Seite 94: Demontage Der Wärmepumpe Und Entsorgung Des Kältemittels

    Demontage der Wärmepumpe und Entsorgung des Kältemittels GEFAHR Brennbares Kältemittel Ersticken und Gefahr von schweren bis lebensgefährlichen Verbrennungen. 1. Bei Undichtigkeiten im Kältemittelkreislauf Heizungsanlage spannungsfrei schalten. 2. Fachkraft oder WOLF-Kundendienst benachrichtigen. GEFAHR Elektrische Spannung Todesfolge durch Stromschlag. ► Elektrische Arbeiten von einer Fachkraft durchführen lassen.

  • Seite 95: Recycling Und Entsorgung

    Grundmaterialen bei möglichst geringer Umweltbelastung zu erreichen. 1. Verpackungen aus Karton, recycelbaren Kunststoffen und Füllmaterialien aus Kunststoff umweltge- recht über entsprechende Recycling-Systeme oder Wertstoffhöfe entsorgen. 2. Jeweilige landesspezifische oder örtliche Vorschriften beachten. 3066098 | 202302 WOLF GmbH | 95...

  • Seite 96: Anhang

    16.1 Produktdatenblätter Produktdatenblätter Monoblock-Luft/Wasser-Wärmepumpe CHA-07/10 siehe Betriebsanleitung oder Be- triebsanleitung für die Fachkraft. Sehen Sie dazu auch 2 Produktdatenblatt CHC-Monoblock [} 97] 2 Produktdatenblatt PU [} 100] 2 Produktdatenblatt CEW [} 101] 2 Produktdatenblatt SEW-2 [} 102] 96 | WOLF GmbH 3066098 | 202302...
  • Seite 97 Klimaverhältnissen Jahreszeitbedingte Warmwasserbereitungs- η Energieeffizienz bei kälteren Klimaverhältnissen Jahreszeitbedingte Warmwasserbereitungs- Energieeffizienz bei wärmeren Klimaverhältnis- η Schallleistungspegel im Freien WOLF GmbH, Postfach 1380, D-84048 Mainburg, Tel. +49-8751/74-0, Fax +49-8751/741600, http://www.WOLF.eu Artikelnummer: 3022590 11/2022 3066098 | 202302 WOLF GmbH | 97...
  • Seite 98 Klimaverhältnissen Jahreszeitbedingte Warmwasserbereitungs- η Energieeffizienz bei kälteren Klimaverhältnissen Jahreszeitbedingte Warmwasserbereitungs- Energieeffizienz bei wärmeren Klimaverhältnis- η Schallleistungspegel im Freien WOLF GmbH, Postfach 1380, D-84048 Mainburg, Tel. +49-8751/74-0, Fax +49-8751/741600, http://www.WOLF.eu Artikelnummer: 3022590 11/2022 98 | WOLF GmbH 3066098 | 202302...
  • Seite 99 Klimaverhältnissen Jahreszeitbedingte Warmwasserbereitungs- η Energieeffizienz bei kälteren Klimaverhältnissen Jahreszeitbedingte Warmwasserbereitungs- Energieeffizienz bei wärmeren Klimaverhältnis- η Schallleistungspegel im Freien WOLF GmbH, Postfach 1380, D-84048 Mainburg, Tel. +49-8751/74-0, Fax +49-8751/741600, http://www.WOLF.eu Artikelnummer: 3022590 11/2022 3066098 | 202302 WOLF GmbH | 99...
  • Seite 100 Produktgruppe: PU Name oder Warenzeichen des Lieferanten Wolf GmbH Wolf GmbH Name PU-35 PU-50 Energieeffizienzklasse A+ → F Warmhalteverlust Speichervolumen WOLF GmbH, Postfach 1380, D-84048 Mainburg, Tel. +49-8751/74-0, Fax +49-8751/741600, http://www.WOLF.eu Artikelnummer: 3021374 01/2023 100 | WOLF GmbH 3066098 | 202302...
  • Seite 101 Name oder Warenzeichen des Lieferanten Wolf GmbH Wolf GmbH Modellkennung des Lieferanten CEW-1-200 CEW-2-200 Energieeffizienzklasse A+ → F Warmhalteverlust Speichervolumen WOLF GmbH, Postfach 1380, D-84048 Mainburg, Tel. +49-8751/74-0, Fax +49-8751/741600, http://www.WOLF.eu Artikelnummer: 3020989 12/2019 3066098 | 202302 WOLF GmbH | 101...
  • Seite 102 Name oder Warenzeichen des Lieferanten Wolf GmbH Wolf GmbH Modellkennung des Lieferanten SEW-2-200 SEW-2-300 Energieeffizienzklasse A+ → F Warmhalteverlust Speichervolumen WOLF GmbH, Postfach 1380, D-84048 Mainburg, Tel. +49-8751/74-0, Fax +49-8751/741600, http://www.WOLF.eu Artikelnummer: 3021375 12/2019 102 | WOLF GmbH 3066098 | 202302...

  • Seite 103: Eg-Konformitätserklärung

    CHC-Monoblock 300 CHC-Monoblock 300-50 CHC-Monoblock 300-50S Wir, die WOLF GmbH, D-84048 Mainburg, erklären in alleiniger Verantwortung, dass das bezeichnete Produkt die Bestimmungen der folgenden Richtlinien und Verordnungen erfüllt: – Richtlinie 2009/125/EG Ökodesign-Richtlinie Das Produkt ist konform mit den Anforderungen der folgenden Dokumente: –...
