CHC

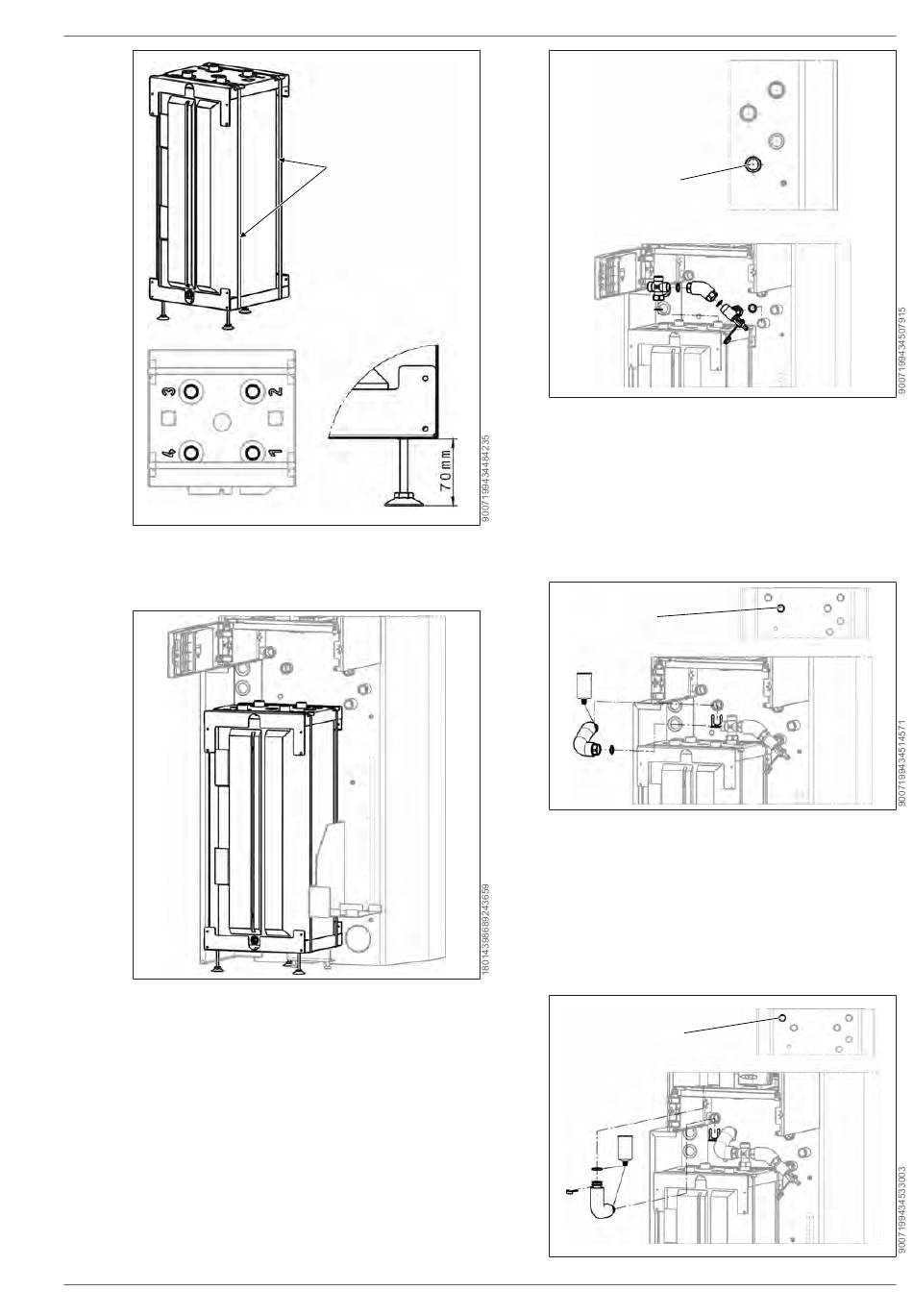

12. 3x Stellfuss (Pos. 2.1) in Pufferspeicher
PU-50 (Pos. 2) einschrauben. Maß beach-
ten! Umreifungsbänder nicht entfernen!
13. Pufferspeicher gemäß Bild zwischen Sei-
tenverkleidung links und Einhängewinkel
einbringen.
3066098 | 202311
Umreifungsbänder
nicht entfernen
Rücklauf
Warmwasser
14. Kreuzstück (Pos. 8.3) mit Flachdichtung
(Pos. 8.19) auf Pufferspeicher „An-
schluss 2" montieren.
15. Wellrohr (Pos. 8.6) und Anschlusswinkel in-
kl. Entleerung (Pos. 8.4) mit Flachdichtun-
gen (Pos. 8.19) an Kreuzstück und Spei-
cher Rücklauf WW gemäß Bild montieren.
Rücklauf
Wärmepumpe
16. Wellrohr Rücklauf WP (Pos. 8.11) an O-
Ring-Seite einfetten, in die Steckverbindung
am Rücklauf WP in den Speicher stecken
und mit rechteckigem Clip (Pos. 8.15) si-
chern.
17. Überwurfmutter-Seite mit Flachdichtung
(Pos. 8.19) am Kreuzstück festschrauben.
Vorlauf
Wärmepumpe
CHC-Monoblock 300 | 7
