7 | CHC-Monoblock 300
Vorlauf
Warmwasser

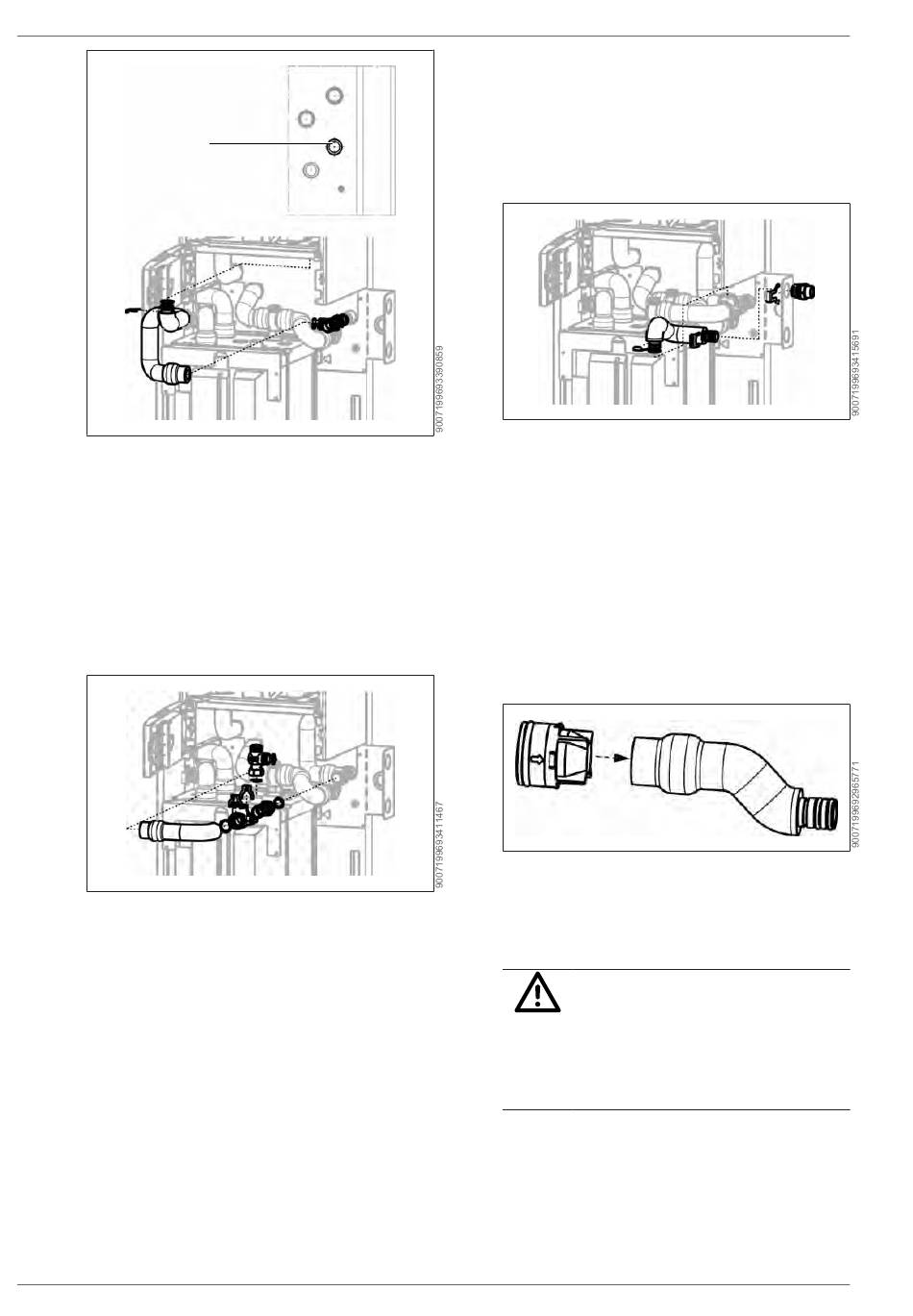

28. Wellrohr Vorlauf Speicher (Pos. 19.3) mit
O-Ring (Pos. 9.15) versehen, einfetten und
in die Inneneinheit einstecken und mit dem
Verrohrungsclip DN 28 (Pos. 9.14) sichern.
29. T- Stück (Pos. 19.2) mit Flachdichtung
(Pos. 9.17) an Speicher Vorlauf WW gemäß
Bild montieren.
30. Überwurfmutter-Seite mit Flachdichtung
(Pos. 9.17) am T- Stück festschrauben.
31. Adapter Vorlauf Speicher (Pos. 19.7) mit
Flachdichtung (Pos. 9.17) an T- Stück Vor-
lauf WW gemäß Bild montieren.
32. Überwurfmutter-Seite mit Flachdichtung
(Pos. 9.17) am T- Stück festschrauben.
33. Adapter Vorlauf Speicher (Pos. 19.7) mit O-
Ring (Pos. 19.22) versehen, einfetten, 3-
WUV aufstecken und mit dem Verrohrungs-
clip DN 28 (Pos. 19.19) sichern.
34. T- Stück (Pos. 19.2) mit Flachdichtung
(Pos. 19.21) am Pufferspeicher „An-
schluss 1" festschrauben.
98 | WOLF GmbH
35. Wellrohr Vorlauf Puffer (Pos. 19.12) mit O-
Ring (Pos. 19.22) versehen, einfetten, in
das 3- WUV einstecken und mit dem Ver-
rohrungsclip DN 28 (Pos. 19.19) sichern.
36. Überwurfmutter-Seite mit Flachdichtung
(Pos. 19.21) am T- Stück festschrauben.
37. Wellrohr Vorlauf ZWE (Pos. 19.11) mit O-
Ring (Pos. 19.22) versehen, einfetten, in
das 3- WUV einstecken und mit dem Ver-
rohrungsclip DN 28 (Pos. 19.19) sichern.
38. Andere Seite (mit beiden O-Ringen) einfet-
ten, in das Anschlussstück G 1"
(Pos. 19.17) stecken und mit rechteckigem
Clip (Pos. 19.20) sichern.
39. Anschlussstück G 1" (Pos. 19.17) mit run-
dem Clip (Pos. 19.18) am Adapterblech fi-
xieren.
40. Den Rückflussverhinderer (Pos. 19.6) in die
Verschraubungshülse des Wellrohr Rück-
lauf ZWE (Pos. 19.8) stecken.
HINWEIS
Durchflussrichtung
Durchflussrichtung bzw. Pfeilrichtung
gemäß Bild beachten, da sonst kein
Durchfluss im Kesselkreis möglich!
