7 | CHC-Monoblock 300

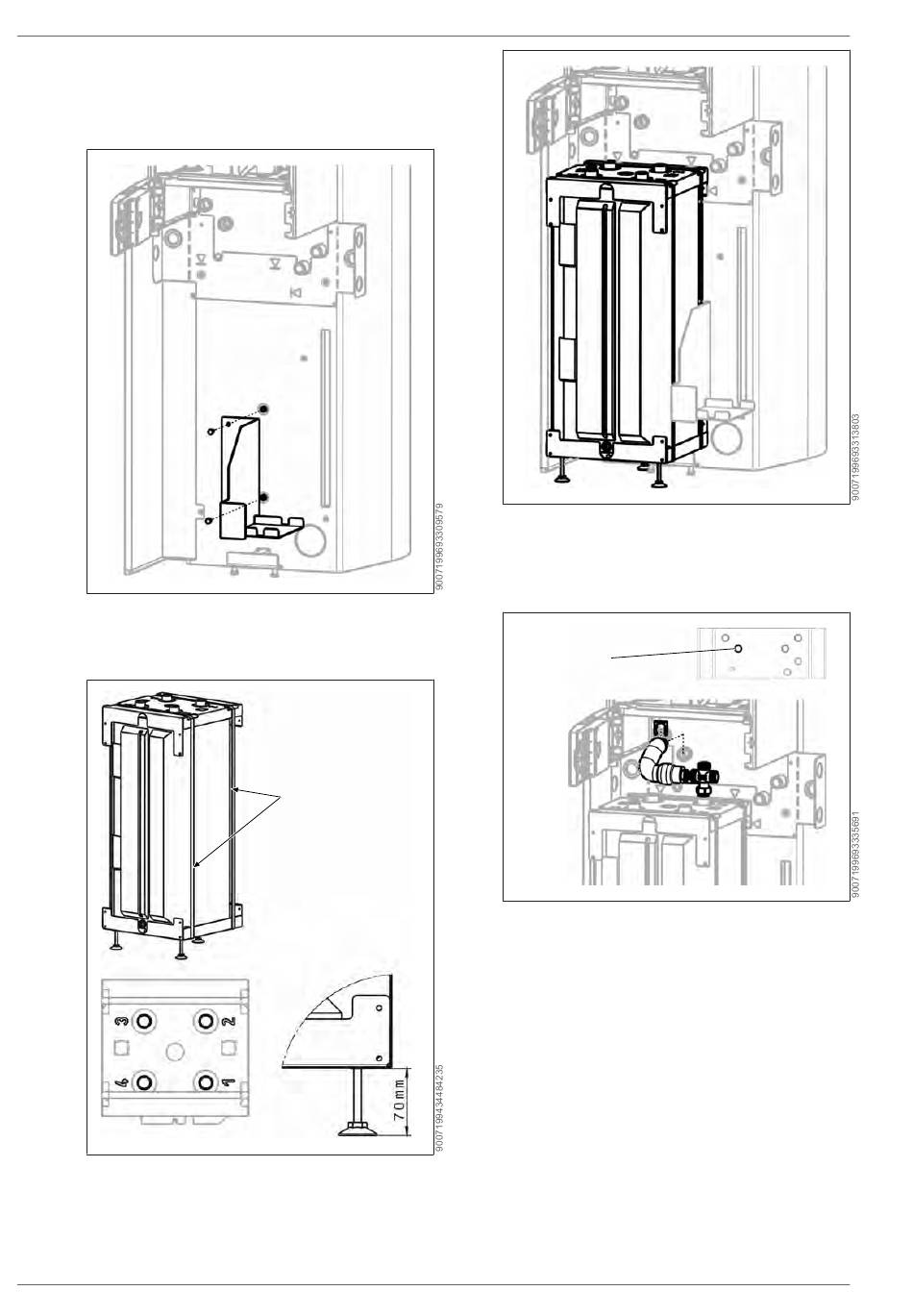

11. Seitenverkleidung mit einer Schraube
(Pos. 19.16) am Speicher und einer
Schraube (Pos. 19.15) am Adapterblech
befestigen.
12. Halter Ausdehnungsgefäß (Pos. 15) mit
zwei Schrauben (Pos. 13.6) am Speicher
befestigen.
13. 3 x Stellfuß (Pos. 2.1) in Pufferspeicher
PU-50 (Pos. 2) einschrauben. Maß beach-
ten! Umreifungsbänder nicht entfernen!
96 | WOLF GmbH
Umreifungsbänder
nicht entfernen
14. Pufferspeicher gemäß Bild zwischen Sei-
tenverkleidung links und Einhängewinkel
einbringen und an den Positionierungspfei-
len ausrichten.
Rücklauf
Wärmepumpe
15. Kreuzstück (Pos. 9.1) mit Flachdichtung
(Pos. 9.17) auf Pufferspeicher „An-
schluss 2" montieren.
16. Wellrohr Rücklauf WP (Pos. 9.6) an O-
Ring-Seite einfetten, in die Steckverbindung
am Rücklauf WP in den Speicher stecken
und mit rechteckigem Clip (Pos. 9.13) si-
chern.
17. Überwurfmutter-Seite mit Flachdichtung
(Pos. 9.17) am Kreuzstück festschrauben.
CHC
3066098 | 202311
