7 | CHC-Monoblock 300

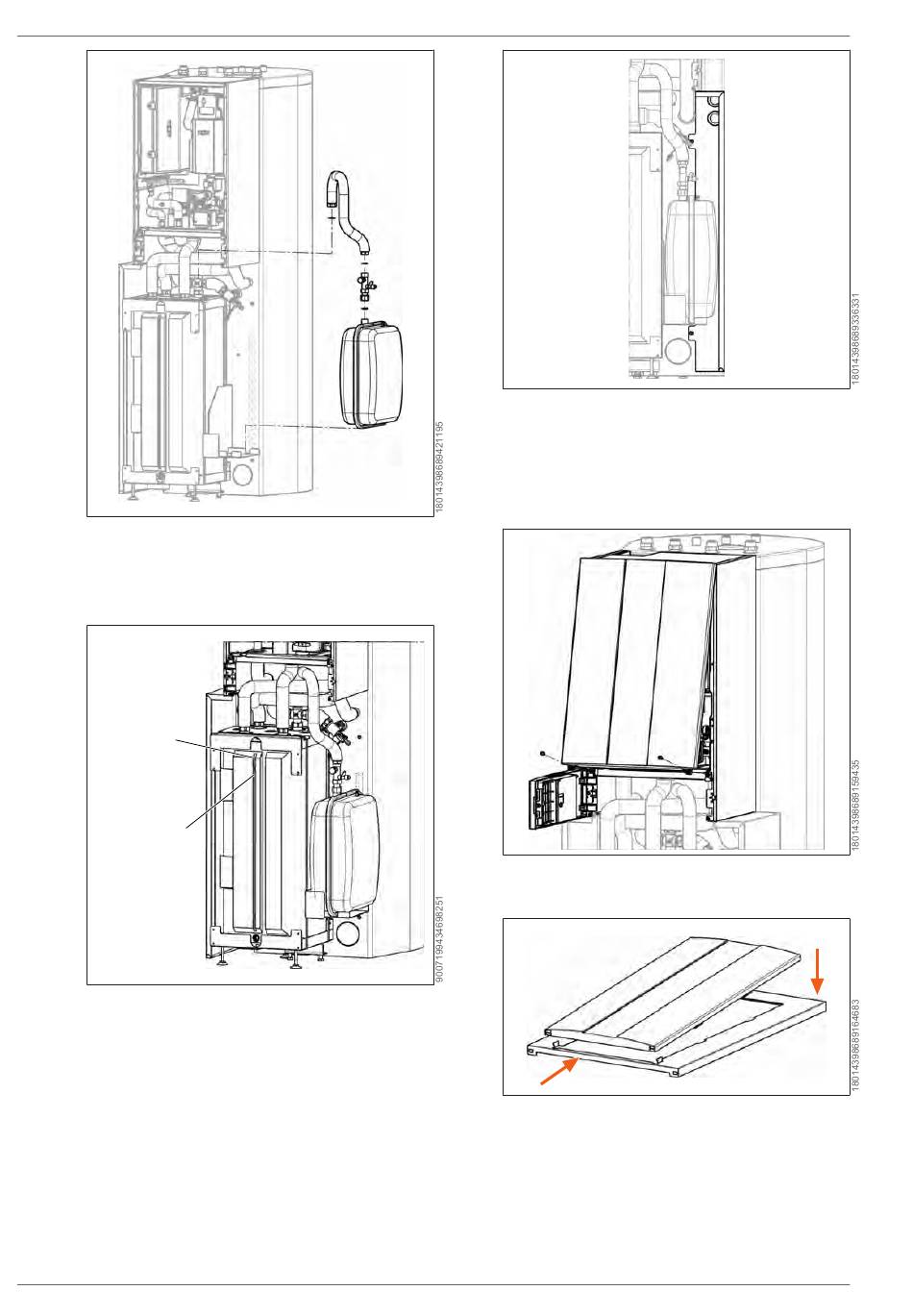

28. Ausdehnungsgefäß (Pos. 3) mit Kappen-
ventil (Pos. 9.11), Wellrohr DN 15
(Pos. 9.10) und Flachdichtungen (Pos. 9.16
und 9.17) am Kreuzstück festschrauben.
Kabel
Sammler-
fühler SAF
Tauchhülse
Sammler-
fühler SAF
29. Sammlerfühler SAF (Pos. 18.2) in obere
Tauchhülse schieben.
84 | WOLF GmbH
30. Seitenverkleidung rechts (Pos. 13.1) analog
zur Seitenverkleidung links mit Schrauben
(Pos. 13.4) montieren.
31. Schlauch von Sicherheitsventil durch
Durchführungen ziehen!
32. Frontverkleidung der Inneneinheit montie-
ren.
1
33. Frontverkleidung Hydraulik (Pos. 14.1) in
Frontblech (Pos. 14.2) montieren.
CHC
2
3066098 | 202311
