7 | CHC-Monoblock 300

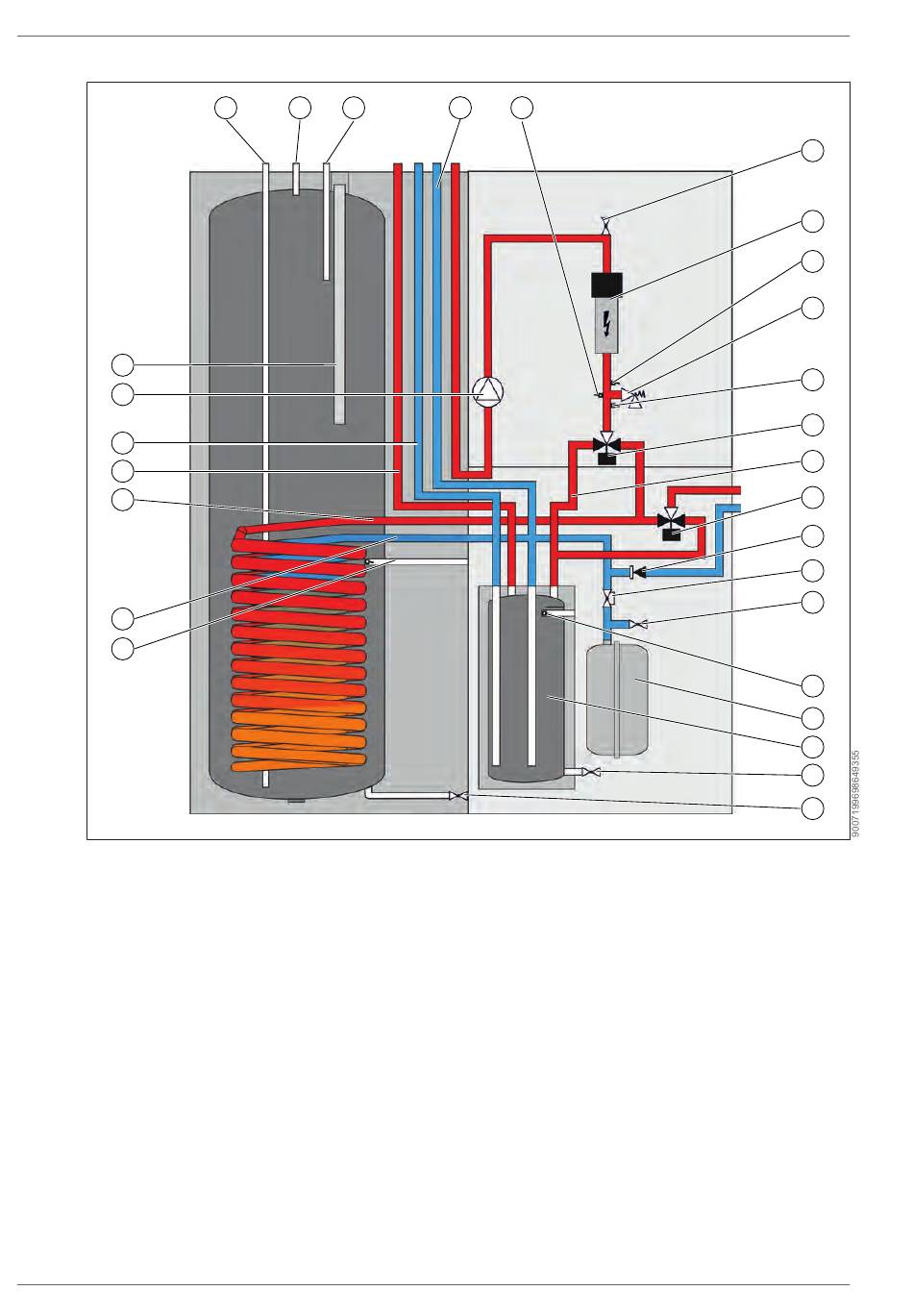

7.4.4 Center 300-S50 Hybrid mit Puffer PU-50 als Trennspeicher
23
22
21
20
19
18
17
1 Entlüfter
3 Durchflusssensor Heizkreis (HK)
5 Kesseltemperaturfühler (T_Kessel)
7 Vorlauf Wärmepumpe Trennspeicher
9 Rückflussverhinderer
11 Füll- und Entleerungseinrichtung
13 Membranausdehnungsgefäß (MAG)
15 Entleerungseinrichtung Speicher PU-50
17 Speicherfühler
19 Vorlauf Wärmepumpe
21 Rücklauf Heizkreis (RL HK)
23 Schutzanode
25 Warmwasseranschluss
27 Rücklauf Wärmepumpe Trennspeicher
68 | WOLF GmbH
24 25 26 27 28
2 Elektrozusatzheizung
4 Sicherheitsventil Heizkreis
6 3-Wege-Umschaltventil Heizen / Warmwas-
ser WP
8 3-Wege-Umschaltventil Heizen / Warmwas-
ser ZWE
10 Kappenventil
12 Sammlerfühler (SAF)
14 Speicher PU-50
16 Entleerung Speicher
18 Rücklauf Wärmepumpe
20 Vorlauf Heizkreis (VL HK)
22 Hocheffizienz-Heizkreispumpe
24 Kaltwasseranschluss
26 Zirkulation
28 Drucksensor Heizkreis
CHC
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
3066098 | 202311
