CHC

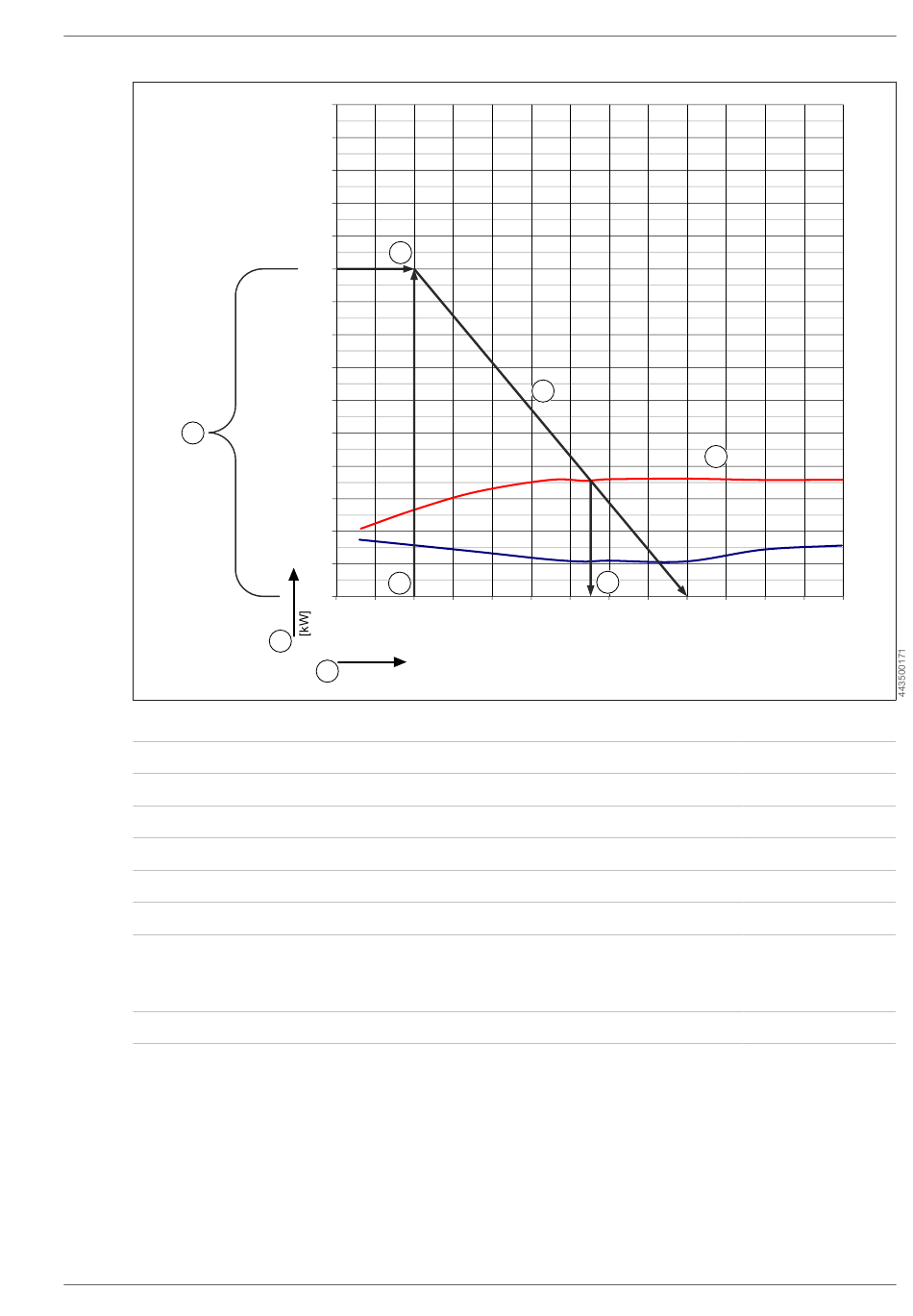

Beispiel:
8
1 Lufteintrittstemperatur in °C
2 Heizleistung in kW
3 Maximale Kompressordrehzahl
4 Normaußentemperatur
5 Notwendige Gesamtleistung der Wärmeerzeuger
6 Wärmebedarf des Gebäudes bis zur Heizgrenztemperatur
7
Bivalenzpunkt Zusatzwärmeerzeuger WP 101 / Verdichter WP 080
(= Schnittpunkt Wärmebedarf des Gebäudes mit max. Kompressordreh-
zahl)
8 Heizleistungsanteil des Zusatzwärmeerzeugers bei Normaußentemperatur
Bivalent paralleler Betrieb
Beim bivalent parallelen Betrieb heizt die Wärmepumpe als Grundlast unabhängig von der Außentempe-
ratur bis max. -25 °C. Das Abschalten des Verdichters wird damit deaktiviert. Reicht die Leistung der
Wärmepumpe nicht mehr aus (Bivalenztemperatur ZWE), schaltet der Zusatzwärmeerzeuger parallel da-
zu.
3066098 | 202311
30
28
26
24
22
5
20
18
16
14
12
10
8
6
4
2
4
0
-25 -20 -15 -10
2
[°C]
1
6
7
-5 0 5 10 15
Planung und Auslegung Hybrid | 4
3
max
min
20 25 30 35 40
Beispiel:
-15 °C
20 kW
20 °C
+7 °C
20 kW
