6 | CHC-Monoblock 200

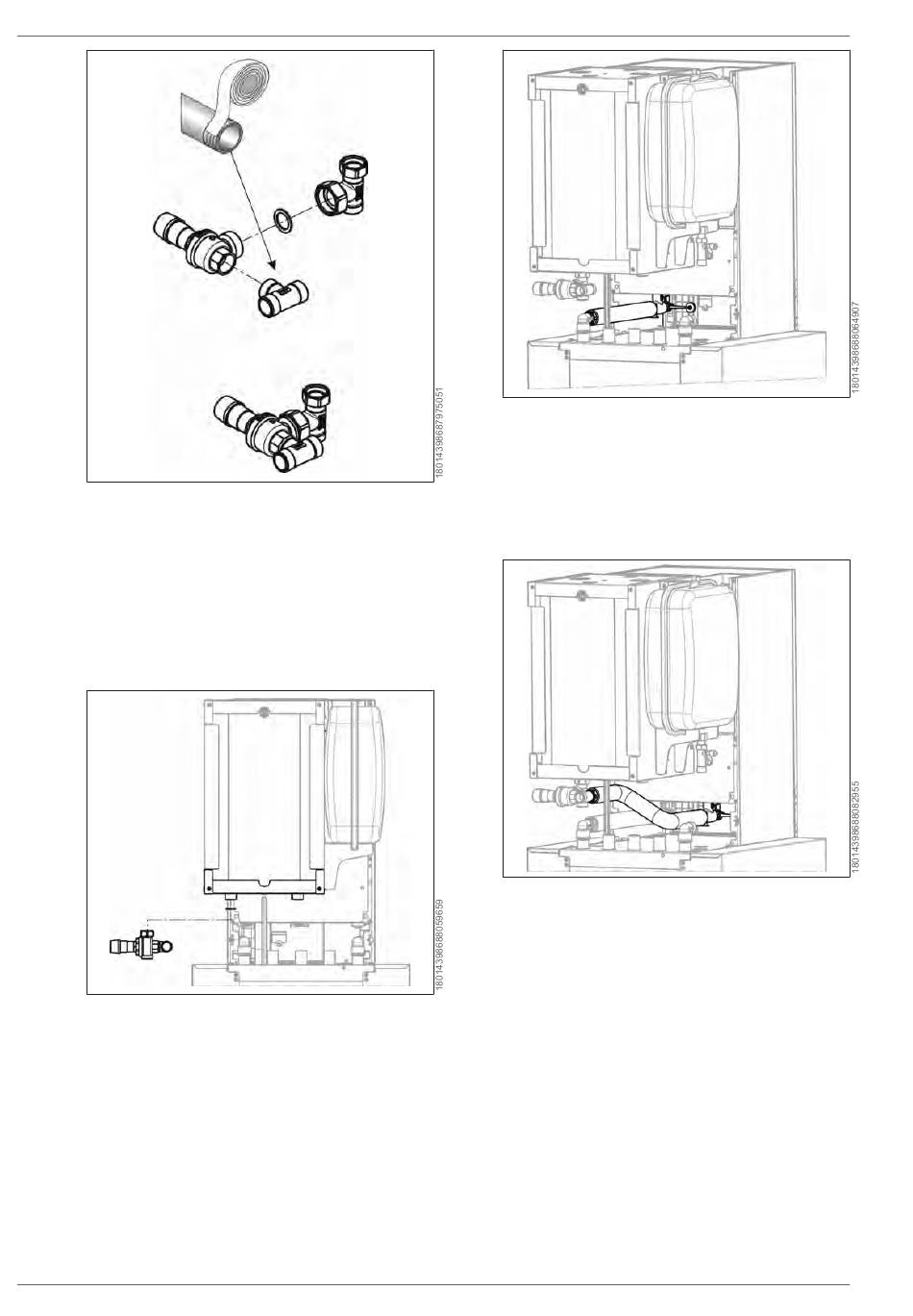

31. Überströmventil (Pos. 6.4) an der Eingangs-
seite mit T-Stück (Pos. 6.7) unter Verwen-
dung von geeignetem Dichtmaterial ver-
schrauben.
32. Ausgangsseite mit Flachdichtung
(Pos. 6.21) und T-Stück (Pos. 6.6) ver-
schrauben. Die Ausrichtung der Bauteile
gemäß Bild beachten!
33. Vormontiertes Überströmventil gemäß Bild
unter Verwendung der Flachdichtung
(Pos. 6.20) an den Pufferspeicher schrau-
ben.
56 | WOLF GmbH
34. Vormontiertes Wellrohr (siehe Schritt 18) in-
kl. Flachdichtung mit Anschlussbogen VL
Speicher verschrauben.
35. Anschlusswinkel am Wellrohr mit der Innen-
heit verbinden und mit Verrohrungsclip
DN 28 (Pos. 6.16) sichern.
36. Vormontiertes Wellrohr (siehe Schritt 22)
mit dem Anschlusswinkel in die Innenein-
heit stecken und mit Verrohrungsclip DN 28
(Pos. 6.16) sichern.
37. Überwurfmutter des Wellrohres mit Flach-
dichtung (Pos. 6.20) und T-Stück am Über-
strömventil verschrauben.
