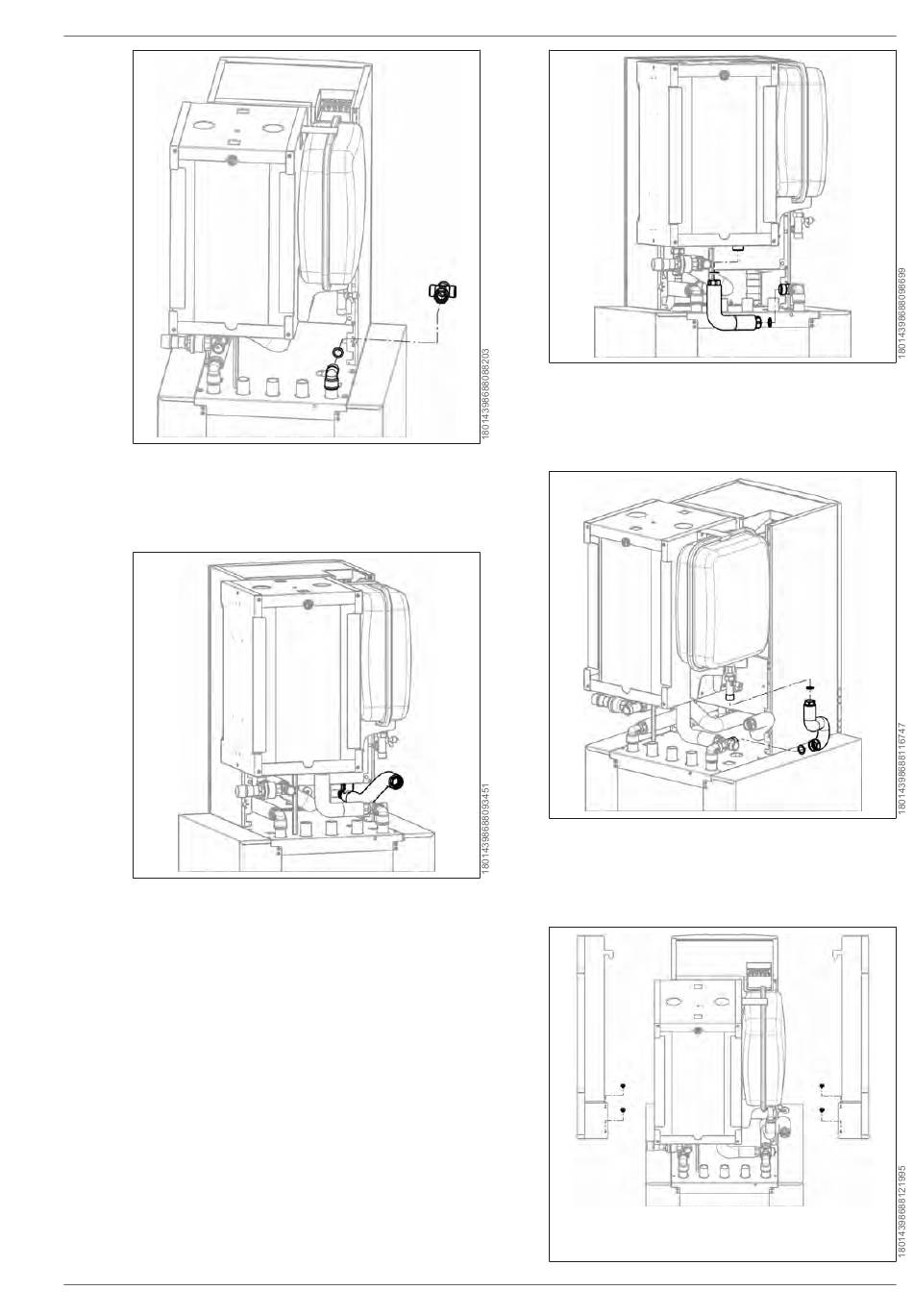

38. Kreuzstück (Pos. 6.5) mit Überwurfmutter-
Seite und Flachdichtung (Pos. 6.20) an den
zuvor montierten Anschlussbogen am RL
Speicher montieren.
39. Vormontiertes Wellrohr (siehe Schritt 26)
mit dem Anschlusswinkel in die Innenein-
heit stecken und mit Verrohrungsclip DN 28
(Pos. 5.10) sichern.
3066098 | 202311
40. Wellrohr Anbindung Puffer (Pos. 6.11) mit
2x Flachdichtungen (Pos. 6.20) seitlich am
Kreuzstück und am Pufferspeicher ver-
schrauben.
41. Wellrohr DN 15 (Pos. 6.13) gemäß Bild vor-
biegen und unter Verwendung der Flach-
dichtungen (Pos. 6.19 und 6.20) mit Kreuz-
stück und Ausdehnungsgefäß verbinden.
