Wolf CHC-Monoblock 200 Betriebsanleitung Für Die Fachkraft Seite 97

CHC
Vorlauf
Wärmepumpe

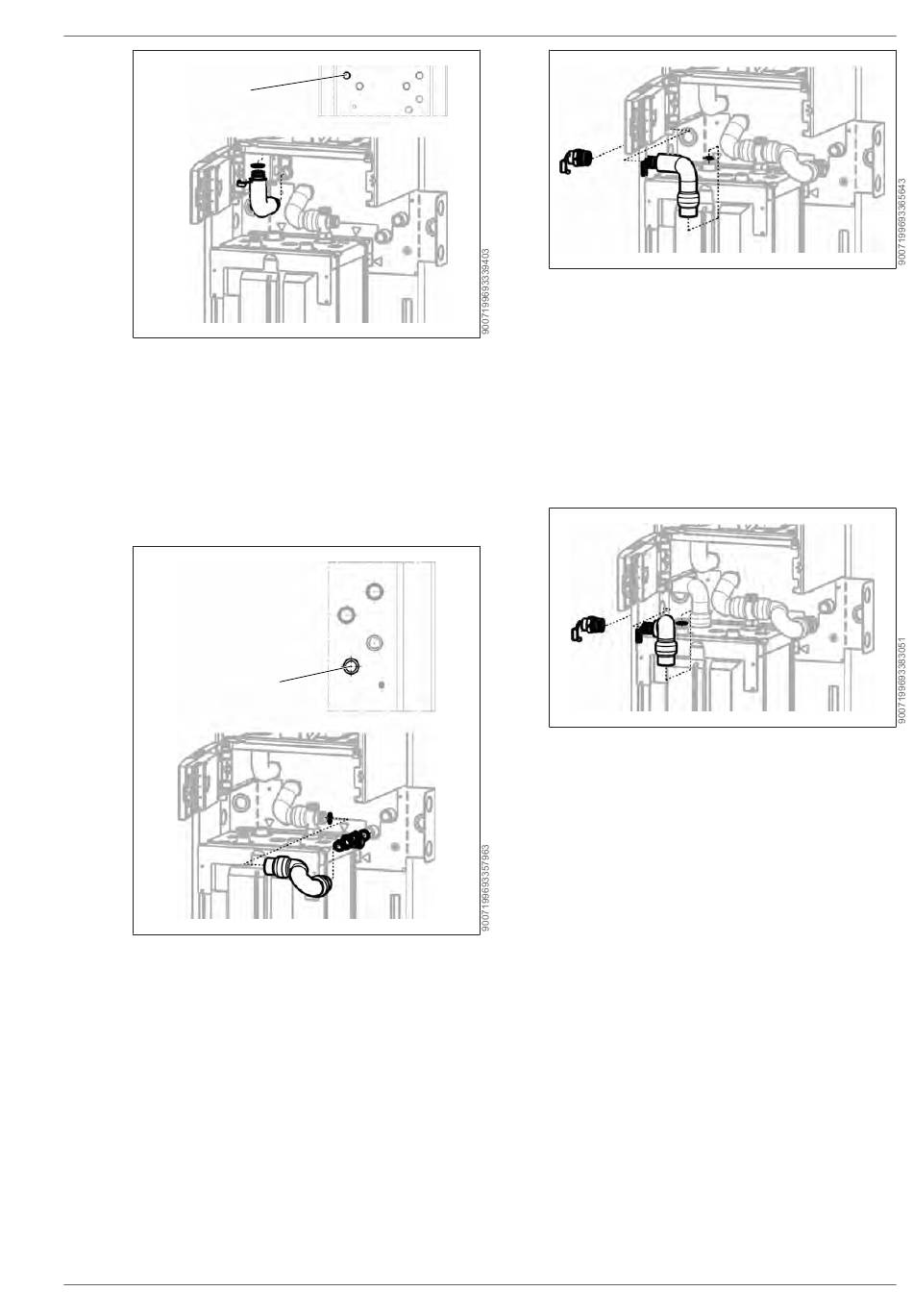

18. Wellrohr Vorlauf WP (Pos. 9.5) mit O-Ring
(Pos. 9.15) versehen, einfetten und in die
Inneneinheit einstecken und mit dem Ver-
rohrungsclip DN 28 (Pos. 9.14) sichern.
19. Andere Seite (mit beiden O-Ringen) einfet-
ten, in die Steckverbindung am Vorlauf WP
in den Speicher stecken und mit rechtecki-
gem Clip (Pos. 9.13) sichern.
Rücklauf
Warmwasser
20. T- Stück (Pos. 19.2) mit Flachdichtung
(Pos. 19.21) an Speicher Rücklauf WW ge-
mäß Bild montieren.
21. Wellrohr (Pos. 19.10) mit Flachdichtungen
(Pos. 19.21) an Kreuzstück und T- Stück
festschrauben.
3066098 | 202311
22. Wellrohr Vorlauf Heizung (Pos. 20.2) beide
O-Ringe einfetten, in das Anschlussstück
G1" (Pos. 20.3) stecken und mit rechtecki-
gem Clip (Pos. 20.5) sichern.
23. Überwurfmutter-Seite mit Flachdichtung
(Pos. 20.6) am Pufferspeicher „An-
schluss 3" festschrauben.
24. Anschlussstück G1" (Pos. 20.3) mit rundem
Clip (Pos. 20.4) am Adapterblech fixieren.
25. Wellrohr Rücklauf Heizung (Pos. 20.1) bei-
de O-Ringe einfetten, in das Anschluss-
stück G1" (Pos. 20.3) stecken und mit
rechteckigem Clip (Pos. 20.5) sichern.
26. Überwurfmutter-Seite mit Flachdichtung
(Pos. 20.6) am Pufferspeicher „An-
schluss 4" festschrauben.
27. Anschlussstück G1" (Pos. 20.3) mit rundem
Clip (Pos. 20.4) am Adapterblech fixieren.
CHC-Monoblock 300 | 7
WOLF GmbH | 97
