CHC

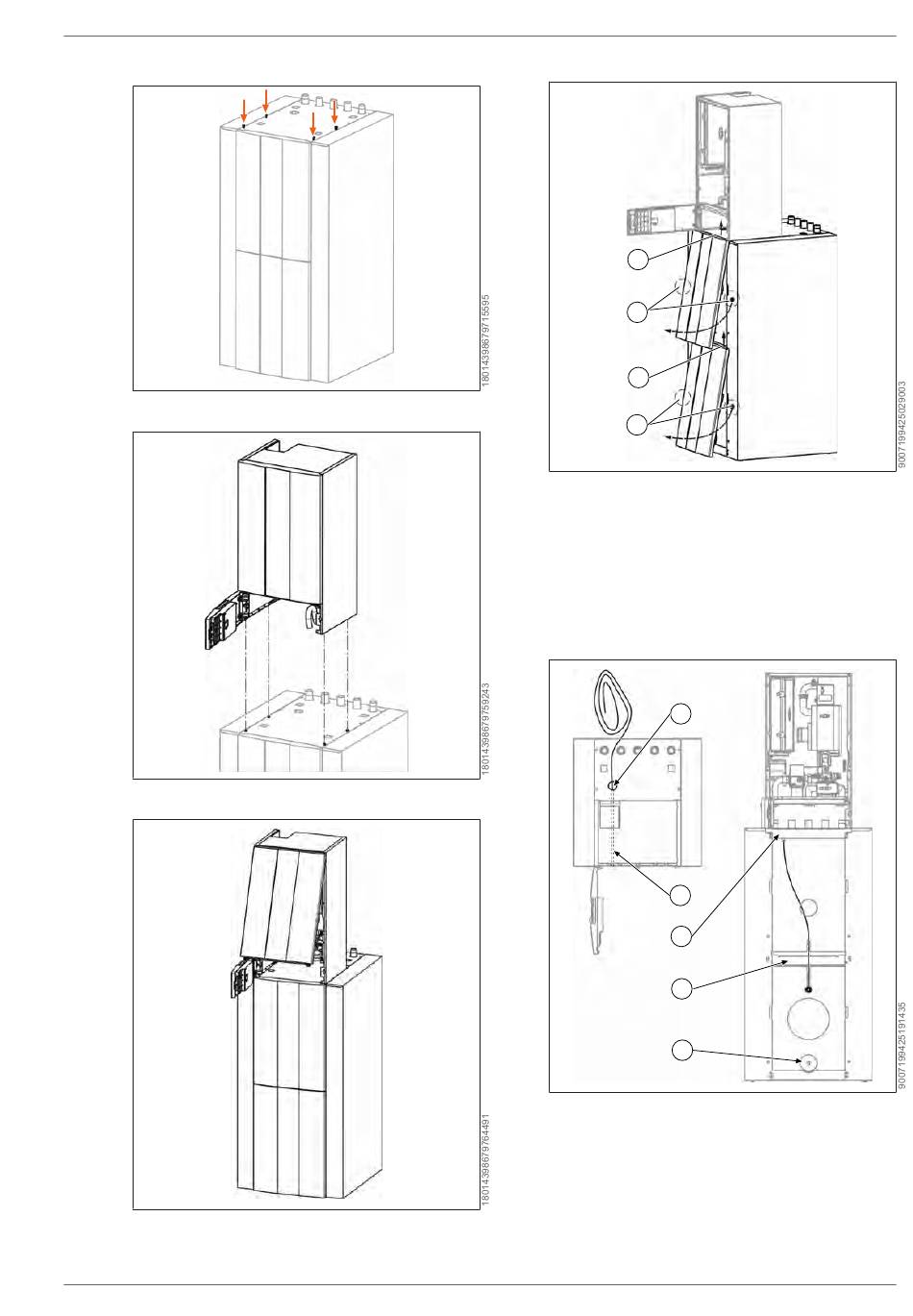

6.5 Montage Center-200
1. 4x Schraube lösen (nicht herausdrehen).
2. Inneneinheit auf dem Speicher befestigen.
3. Regelungsblende aufklappen.
3066098 | 202311
4. Schrauben der Frontverkleidung lösen.
2
1
2
1
1 Einrastpunkte
5. Die zentralen Einrastpunkte (1) eindrücken
und die Frontverkleidung nach vorne her-
ausschwenken.
6. Die Frontverkleidung nach oben aus den
Einhängepunkten (2) herausschieben.
1
2
3
4
5
1 Durchführung
Speicherfühler
Eintritt
3 Durchführung
Speicherfühler
Austritt
5 Entleerung Spei-
cher
CHC-Monoblock 200 | 6
2 Einhängepunkte
2 Kabelkanal in
PU-Schäumung
integriert
4 Versteifungs-
blech
WOLF GmbH | 47
