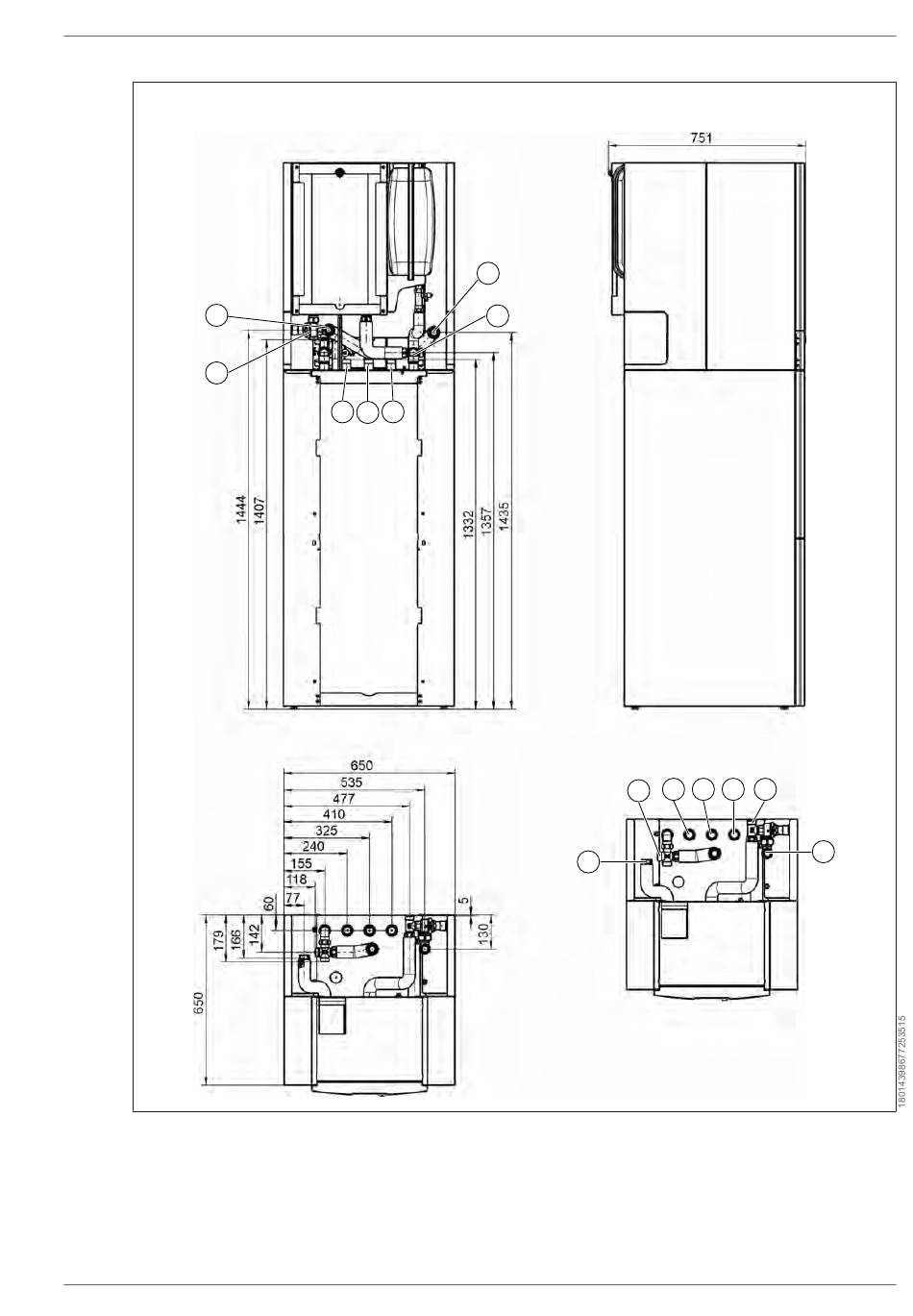

CHC
Center 200-35
7
6
1 Vorlauf von der Außeneinheit G1" AG
3 Warmwasser G1" AG
5 Kaltwasser G1" AG
7 Vorlauf Heizung G1" AG
3066098 | 202311
Rückansicht
5 4
3
Draufsicht
Seitenansicht
1
2
2
1
2 Rücklauf zur Außeneinheit G1" AG
4 Zirkulation G1" AG
6 Rücklauf Heizung G1" AG
Installation | 5
3
4
5
7
6
