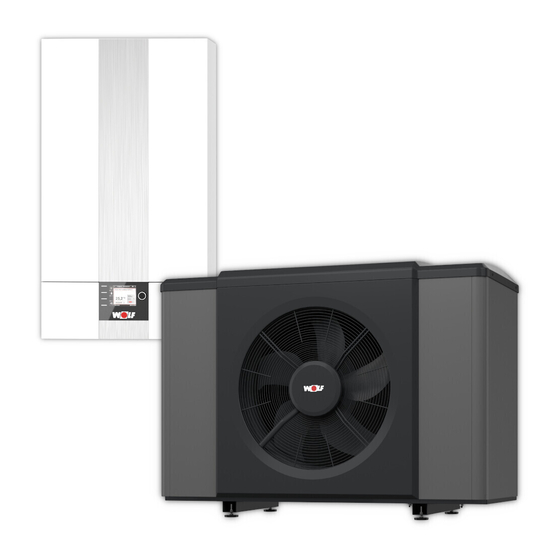

Wolf CHA-16/20-400V-M2 CS-C2 Planungsinformation
Vorschau ausblenden
Andere Handbücher für CHA-16/20-400V-M2 CS-C2:
- Betriebsanleitung für die fachkraft (160 Seiten) ,
- Planungsinformation (72 Seiten) ,
- Wartungsanleitung (28 Seiten)
Verwandte Anleitungen für Wolf CHA-16/20-400V-M2 CS-C2
Inhaltszusammenfassung für Wolf CHA-16/20-400V-M2 CS-C2
- Seite 1 Für Experten CHA-16/20 Planungsinformation CHA-16/20-400V-M2 CS-C2 CHA-16/20-400V-M2 e9-C2 Planungsinformation Monoblock- Luft/Wasser- Wärmepumpe...
- Seite 3 Örtliche Vorschriften........................22 6.2.2 Allgemeine Vorschriften ....................... 22 Sicherheitstechnik............................23 6.3.1 Komponenten ..........................23 6.3.2 Wasserqualität bezogen auf WOLF-Wärmepumpen in Anlehnung an die VDI 2035.... 27 Aufstellung ..............................29 6.4.1 Allgemeine Anforderungen ......................29 6.4.2 Aufstellort IDU ..........................30 6.4.3 Aufstellort ODU ..........................
- Seite 4 6.6.2 Sockelfundament für Bodenkonsole................... 42 6.6.3 Streifenfundament für direkte Bodenaufstellung..............43 6.6.4 Streifenfundament für Bodenkonsole ..................44 Wanddurchführung ............................45 6.7.1 Wanddurchführung über Erdniveau.................... 45 6.7.2 Wanddurchführung unter Erdniveau................... 45 7 Technische Daten ..............................46 CHA-16-Monoblock ............................. 46 Mindestanforderung Software........................49 Abmessungen ...............................
- Seite 5 Fachkräfte sind qualifizierte und eingewiesene Installateure, Elektriker usw.. Von WOLF geschulte Fachkräfte müssen zusätzlich folgende Qualifikationen nachweisen: • Teilnahme an einer Produktschulung zu diesem Wärmeerzeuger bei der WOLF GmbH. Von WOLF autorisierte Fachkräfte müssen zusätzlich folgende Qualifikationen nachweisen: • Teilnahme an einer Produktschulung zu diesem Wärmeerzeuger bei der WOLF GmbH •...
- Seite 6 Alle Dokumente stehen zur Verfügung unter www.wolf.eu/downloadcenter Symbole In diesem Dokument werden folgende Symbole verwendet: Symbol Bedeutung Handlungsschritte sind nummeriert Kennzeichnet eine notwendige Voraussetzung ü Kennzeichnet das Ergebnis eines Handlungsschrittes ð Kennzeichnet wichtige Informationen für den sachgerechten Umgang Kennzeichnet einen Hinweis auf mitgeltende Dokumente Warnhinweise Warnhinweise im Text warnen vor Beginn einer Handlungsanweisung vor möglichen Gefahren.
- Seite 7 0-10V/On-Off Signal für externe Anforderung (z. B. durch Gebäudeleittechnik) 3WUV HZ/Kühl 3-Wege-Umschaltventil Heizung / Kühlung 3WUV HZ/WW 3-Wege-Umschaltventil Heizung / Warmwasser A1 / A3 / A4 Parametrierbarer Ausgang A1 / Ausgang A3 / Ausgang A4 Außentemperaturfühler Außentemperatur CWO-Board (= Kommunikationsplatine in der IDU) DFL HK Heizkreisdurchfluss E1 / E3 / E4...
- Seite 8 Zirk Zirkulationstaster oder Zirkulationspumpe (Zirkomat) Zirk100 Zirkulationspumpe 100 % (Dauerbetrieb) Zirk20 Zirkulationspumpe 20 % (2 Minuten ein, 8 Minuten aus) Zirk50 Zirkulationspumpe 50 % (5 Minuten ein, 5 Minuten aus) 230-V-Ausgang (wenn Betriebsschalter ein) Zusatzwärmeerzeuger (WOLF-Heizgerät) ZWE extern Zusatzwärmeerzeuger (Fremdheizgerät) CHA-16/20 Zu diesem Dokument 4801847 | 202311...
- Seite 9 Eine andere Verwendung des Wärmeerzeugers ist nur nach Rücksprache mit der nationalen Vertretung der WOLF GmbH zulässig und setzt eine Inbetriebnahme durch den WOLF Kundendienst voraus. Dazu den Heizungsbauer vor Ort oder die nationale Vertretung der WOLF GmbH kontaktieren. Den Wärmeerzeuger nur in geschlossenen Warmwasserheizungsanlagen gemäß...
- Seite 10 • Stark korrosiven (z. B. Chlor, Ammoniak) oder verschmutzten Atmosphären (z. B. metallhaltige Stäube) • Orte mit einer Höhenlage von über 2000 m über Normalnull Für die IDU gelten zusätzlich folgende Umgebungsbedingungen: • Verwendung in geschlossenen und frostsicheren Räumen. • Die Umgebungstemperatur und die Luftfeuchtigkeit liegen innerhalb der in den technischen Daten angegebenen Grenzwerte.
- Seite 11 Produktübersicht Varianten CHA-Monoblock CHA-Center Leistungsgröße CHA-Monoblock (EZH) ● (●) ● CHA-Center 300-S50 ● ● ● ● Alle Varianten sind für den häuslichen und gewerblichen Einsatz nutzbar. CHA-16/20 4801847 | 202311 Produktübersicht...
- Seite 12 3.1.1 Standardgerät Die WOLF CHA-Monoblock ist in der Leistungsgröße 16/20 kW erhältlich und unterstützt serienmäßig Heizbe- trieb, Kühlbetrieb und Warmwasserbetrieb. Die CHA-16/20 ist ab Werk mit einem 9 kW E‑Heizstab ausgestat- tet. Codeschlüssel / 20 - 400 V - 3.1.2 Wärmepumpencenter CHA-Center Das CHA-Center ist eine Erweiterung der CHA-16 mit Warmwasserspeicher und Pufferspeicher.
- Seite 13 Produktbeschreibung Aufbau Das Gesamtsystem dieser Wärmepumpe besteht aus der Inneneinheit (Indoor Unit / IDU) und der Außeneinheit (Outdoor Unit / ODU). Die IDU und die ODU sind hydraulisch sowie elektrisch miteinander verbunden. In der IDU befindet sich die Regelelektronik mit Heizkreisregelung, Umwälzpumpe, Elektroheizelement, 3-We- ge-Umschaltventil, Durchflusssensor, Drucksensor, Sicherheitsventil (3 bar).
- Seite 14 Bauteile • Manometer, Sicherheitsventil mit Ablaufschlauch, Drucksensor für Heizkreis, Heizkreispumpe und 3-Wege- Umschaltventil • Regelelektronik und elektrischer Anschluss in integriertem Gehäuse • Steckplatz für LAN- / WLAN-Schnittstellenmodul WOLF Link Home • Verkleidung schallgedämmt und wärmegedämmt, dicht gegen Kondenswasserbildung ① ② 3-Wege-Umschaltventil Heizen / Warmwas- Betriebsschalter ③...
- Seite 15 HINWEIS Kondensatbildung in der IDU Der Betrieb mit offener IDU Verkleidung kann zu Wasserschäden am Gebäude und defekten Sensoren führen. ► Die Verkleidung der IDU muss im Betrieb geschlossen sein. 4.1.2 Aufbau ODU • Natürliches Kältemittel R290 (Propan) • Elektronische Leistungsregelung mit Inverter-Technik (Heizen / Kühlen serienmäßig) •...
- Seite 16 Bauteile Kältekreis ① ② Lamellenwärmeübertrager Expansionsventil ③ Niederdrucksensor ④ Serviceanschluss ⑤ Kältemittelsammler ⑥ Verdichter ⑦ ⑧ Hochdrucksensor Hochdruckschalter ⑨ 4/2-Wege-Ventil ⑩ Durchflusssensor ⑪ Filtertrockner ⑫ Drucksensor nach Sammler ⑬ ⑭ Vorlauftemperaturfühler (T_Kessel2/ Kes- Plattenwärmeübertrager seltemperatur2) ⑮ Rücklauftemperaturfühler CHA-16/20 Produktbeschreibung 4801847 | 202311...
- Seite 17 Bauteile Elektrik und Hydraulik ① Entlüftungshahn ② Ventilator ③ Steuerungskasten mit Kältekreisregelung ④ Inverter HPM-3 ⑤ Entleerungshahn ⑥ Sicherheitsventil (3,0 bar) ⑦ Luft-/ Kältemittelabscheider ⑧ Entleerungshahn ⑨ Schmutzsieb mit Entlüfter ⑩ Elektrischer Anschluss ⑪ Vorlauf ⑫ Rücklauf CHA-16/20 4801847 | 202311 Produktbeschreibung...
- Seite 18 Bauteile Luft-/ Kältemittelabscheider ① Handentlüfter ② Grundkörper Luft-/ Kältemittelabscheider ③ Automatikentlüfter (Sicherheitsrelevant, ④ Sicherheitsventil (3 bar) mit Abfluss- darf niemals verschlossen werden!) schlauch ⑤ Innenliegende Schwimmkugel * (Sicher- ⑥ Entleerungshahn heitsrelevant, darf niemals ausgebaut wer- den!) * Zur Vermeidung von ungewolltem Absinken und Verschließen muss die Befüllung (Heizungsanlage befüllen) und Entlüftung der Anlage (Anlage entlüften) gemäß...
- Seite 19 Funktion 4.2.1 Raumheizung Der Verdampfer entzieht der Außenluft die Wärme, er fungiert dabei als Wärmetauscher, denn er überträgt die Wärme auf ein in der ODU zirkulierendes Kältemittel und lässt dieses verdampfen. Der Kältemitteldampf wird zum Verdichter weitergeleitet. Der Verdichter komprimiert das Gas unter Zugabe von elektrischer Energie, d. h. der Kältemitteldampf wird unter Druck heißer.
- Seite 20 Lieferumfang Folgende Teile sind im Lieferumfang enthalten: 4.3.1 Erforderliches Zubehör • Für den Betrieb ist ein Regelungsmodul (Bedienmodul BM-2 oder Anzeigemodul AM) nötig. (Bei Verwen- dung des Bedienmodul BM-2 als Fernbedienung im Wandsockel oder bei Einsatz des Bedienmoduls BM-2 in einem Erweiterungsmodul, muss sich ein Anzeigemodul AM in der IDU befinden.) •...
- Seite 21 Warmwasserbereitung und Speicherdimensionierung • Art der Wärmeübergabe planen (Heizkörper oder Fußbodenheizung) • Systemtemperaturen des Heizsystems festlegen • Betriebsart (monovalent, monoenergetisch, bivalent...) • Heizungskonzept und passendes Hydraulikschema wählen (konfig.wolf.eu/hydraulik) • Wärmepumpenmodell aussuchen • Bivalenzpunkt ermitteln • Warmwasserspeicher und ggf. Pufferspeicher festlegen •...
- Seite 22 Planung Hydraulik Zur schnelleren Planung bietet die WOLF GmbH fertige Hydraulikschemen in der WOLF‑Hydraulikdatenbank ter www.wolf.eu. Vorschriften ► Bei Montage und Betrieb der Heizungsanlage die landesspezifischen Normen und Richtlinien beachten. 6.2.1 Örtliche Vorschriften ► Bei Installation und Betrieb der Heizungsanlage die örtlichen Vorschriften beachten: •...
- Seite 23 Link zu den Datenerfassungsblättern für den Anschluss von Elektro-Wärmepumpenan- lagen im WOLF-Downloadcenter https://www.wolf.eu/de-de/professional/downloads/downloadcenter?selection=Datenerfas- sungsblatt%7Ctype_datasheet Österreich Für die Installation und den Betrieb in Österreich gelten: • ÖVE - Vorschriften – Bestimmungen des ÖVGW sowie die entsprechenden Ö-Normen • Mindestanforderungen an das Heizungswasser gemäß ÖNORM H5195-1 einhalten Schweiz Für die Installation und den Betrieb in der Schweiz gelten:...
- Seite 24 Hydraulischer Trennspeicher (Weiche) Entkoppelt Heizgerät und Heizkreise hydraulisch. Maximalthermostat (MaxTh) Temperaturwächter bzw. Maximalthermostate bei Flächenheizsystemen (z.B. Fußbodenheizung) vorsehen um zu hohe Vorlauftemperaturen zu verhindern. • Bei einem direkten Heizkreis die potentialfreien Kontakte des Maximalthermostats (bei mehreren Maximalt- hermostaten sind diese in Reihe zu schalten) am parametrierbaren Eingang E1/E3/E4 der Wärmepumpe bzw.
- Seite 25 ⑤ Wellrohr DN40 / Glattrohr 40 x 3,7 ⑥ Wellrohr DN50 / Glattrohr 50 x 4,6 Anwendungsbeispiel zum Diagramm der verfügbaren Förderhöhen: • Benötigte Länge der Verbindungsleitung: 10 m • Ermittelter Druckverlust des Heizsystems, das von der Pumpe in der IDU durchströmt wird (bei 46 l/min, ohne Druckverluste von ODU und IDU): 400 mbar I.
- Seite 26 • Mehrere Taupunktwächter in Reihe schalten und am Eingang Taupunktwächter anschließen (z.B. mittels WOLF-Anschlusskasten TPW). • Taupunktwächter eines Mischerkreises an den Eingang Taupunktwächter des jeweiligen Mischermoduls MM-2 oder Kaskadenmoduls KM-2 anschließen (z. B. mittels WOLF‑Anschlusskasten TPW). • Taupunktwächter am Kühlkreisvorlauf im zu kühlenden Raum montieren (Wärmedämmung entfernen). Warmwasserspeicher •...
- Seite 27 Falls nicht ausreichend Abtauenergie verfügbar ist, treten Anlagenstörungen auf und das Elek- troheizelement wird häufiger zugeschaltet. 6.3.2 Wasserqualität bezogen auf WOLF-Wärmepumpen in Anlehnung an die VDI 2035 Anforderungen an die Heizwasserqualität VDI 2035 Blatt 1 gibt Empfehlungen zur Vermeidung von Steinbildungen in Heizungsanlagen aus. Blatt 2 be- handelt die wasserseitige Korrosion.
- Seite 28 Anlagenvolumen [l] zulässige Wasserhärte zulässige Wasserhärte [°dH] [°fH] < 250 ≤ 6 ≤ 10,7 250 bis 3000 ≤ 3 ≤ 5,4 > 3000 ≤ 1 ≤ 1,8 Elektrische Leitfähigkeit • < 800 µS/cm besser < 100 µS/cm • Bei salzarmen Systemwasser mit einer elektrischen Leitfähigkeit < 100 µS/cm wird das Korrosionsrisiko mi- nimiert und daher empfohlen. pH-Wert •...
- Seite 29 Aufstellung 6.4.1 Allgemeine Anforderungen Korrosionsschutz • Sprays, Lösungsmittel, chlorhaltige Reinigungs- und Waschmittel, Farben, Lacke, Klebstoffe, Streusalz usw. nicht an der Wärmepumpe (ODU und IDU) und deren Umgebung verwenden oder lagern. • Diese Stoffe führen zu Korrosion an der Wärmepumpe und weiteren Komponenten der Heizungsanlage. Montagehöhe Im Fall einer internen Leckage verhindert der Luft-/Kältemittelabscheider, dass übertretendes Kältemittel in die Heizungsinstallation drückt.
- Seite 30 6.4.2 Aufstellort IDU Bei der Wahl des Aufstellortes sind folgende Mindestabstände zu beachten: CHA-16/20 Planung 4801847 | 202311...
- Seite 31 ① Frontansicht IDU ② Draufsicht IDU 6.4.3 Aufstellort ODU Neben den in diesem Kapitel beschriebenen Anforderungen sind auch die Schallemissionen bei der Wahl des Aufstellungsortes zu berücksichtigen. Anforderungen an den Aufstellort GEFAHR Brennbares Kältemittel Gefahr von schweren bis lebensgefährlichen Verbrennungen. ►...
- Seite 32 Für Luftansaugseite beachten: • Abstand der Ansaugseite zu einer Wand mindestens 300 mm. • Ansaugbereich darf nicht durch Laub, Schnee usw. zugeweht werden. GEFAHR Scharfkantige Lamellen an der Rückseite der Wärmepumpe Schnittverletzung Für Luftausblasseite beachten: • Da die Luft am Ausblasbereich etwa 8 K kälter als die Umgebungstemperatur austritt, Gefahr einer frühzei- tigen Eisbildung.
- Seite 33 Mindestabstand zwischen mehreren ODU ① Luftrichtung * eine Seite (rechts oder links) kann auf 500 mm reduziert werden Mindestabstand zwischen mehreren ODU mit Rückseite zueinander ① Luftrichtung Schutzbereiche um die ODU • Die ODU so platzieren, dass im Falle einer Leckage kein Kältemittel in Gebäude bzw. geschlossene Räume dringt.
- Seite 34 Schutzbereich bei Aufstellung an einer geschlossenen Wand ① Schutzbereich ② Luftrichtung ③ ④ Ansaugbereich Ausblasbereich Schutzbereich bei Aufstellung nicht in Gebäudenähe ① Schutzbereich ② Luftrichtung ③ ④ Ansaugbereich Ausblasbereich CHA-16/20 Planung 4801847 | 202311...
- Seite 35 Schutzbereich bei Aufstellung unterhalb eines Fensters ① ② Schutzbereich Beginn der Fensteröffnung • Außenmodul darf unterhalb Fensteröffnung platziert werden. • Schutzbereich darf nicht in Fensteröffnung reichen. Verringerung Schutzbereich auf einer Seite ① Schutzbereich ② Beginn der Fensteröffnung • Der Schutzbereich kann mit einer fest montierten, gasdichten Trennwand auf einer Seite der ODU (rechts oder links) von 1 m auf 0,5 m reduziert werden.
- Seite 36 Die Flachdachmontage ist nur für Gebäude mit geeigneten Dachkonstruktionen geeignet. Der Nachweis über eine statische Berechnung ist hierbei sinnvoll. Um Beschädigungen am Dach zu vermeiden, müssen geeignete Montagesysteme verwendet werden. Anzahl und Gewicht der notwendigen Ballastierung ist für jeden Aufstellort individuell unter Berücksichtigung der vor Ort gültigen Wind- und Schneelasten zu bestimmen.
- Seite 37 • Die Aufstellung an oder unterhalb von Fenstern geräuschsensibler Räume (z. B. Schlafzimmer) vermeiden. • Bei der Installation der hydraulischen Anschlüsse des Außengeräts sollten geeignete Dämmstoffe verwen- det werden, um zu verhindern, dass sich Geräusche über Rohrdurchführungen durch Wände und Decken ausbreiten.
- Seite 38 in Anlehnung an EN 12102 / EN ISO 9614-2 Werkseinstellung Korrektur der Schallausbreitung Die Schallreflexion von Böden und Wänden erhöht den Schalldruckpegel in Abhängigkeit von der Anzahl der benachbarten Flächen um die Wärmepumpe. Dabei erhöht sich der Schalldruckpegel, mit jeder weiteren be- nachbarten senkrechten Flächen (z. B.
- Seite 39 Je nach Abstand zur Lärmquelle werden der Schalldruck und die Lärmwahrnehmung reduziert. Der Schalldruck verringert sich bei jeder Verdoppelung des Abstandes zur Wärmepumpe um ca. 6 dB(A). Entfernung Korrektur der Schallausbreitung ∆L [dB(A)] s[m] K 0 = 3 dB(A) WP K 0 = 6 dB(A) K 0 = 9 dB(A) frei aufgestellt WP an einer Wand...
- Seite 40 Abmessungen / Mindestabstände CHA-16/20-400V-M2 CC-300-S50-e9-C2 Die CHA-16/20 kann als Wärmepumpencenter mit dem Warmwasserspeicher SEW-2-300 und dem Pufferspei- cher PU-50 kombiniert werden. Der Pufferspeicher PU-50 muss als Trennspeicher montiert werden und stellt die benötigte Abtauenergie zur Verfügung. Falls diese nicht ausreicht muss ein Kreis geöffnet bleiben. ①...
- Seite 41 ► Frostschutzuntergrund und Fundament nach örtlichen Gegebenheiten, geltenden Regeln der Bautechnik und unter Berücksichtigung des Gewichts der ODU entsprechend dimensionieren. 6.6.1 Sockelfundament für direkte Bodenaufstellung ① Sockel ② Schotter ③ Luftrichtung ④ Kondensatablauf DN 100 CHA-16/20 4801847 | 202311 Planung...
- Seite 42 6.6.2 Sockelfundament für Bodenkonsole ① Sockel ② Schotter ③ Luftrichtung ④ Kondensatablauf DN 100 ⑤ Leerrohr für 400 V und 230 V ⑥ Leerrohr für Busleitung ⑦ ⑧ Rohrleitung Vorlauf / Rücklauf Wärmepumpe Rücklauf ODU ⑨ Vorlauf ODU CHA-16/20 Planung 4801847 | 202311...
- Seite 43 6.6.3 Streifenfundament für direkte Bodenaufstellung ① Streifenfundament (Frostfreie Gründung ② Schotter des Fundaments) ③ Luftrichtung ④ Kondensatablauf DN 100 ⑤ Bodenniveau CHA-16/20 4801847 | 202311 Planung...
- Seite 44 6.6.4 Streifenfundament für Bodenkonsole ① Streifenfundament (Frostfreie Gründung ② Schotter des Fundaments) ③ Luftrichtung ④ Kondensatablauf DN 100 ⑤ Bodenniveau CHA-16/20 Planung 4801847 | 202311...
- Seite 45 Wanddurchführung 6.7.1 Wanddurchführung über Erdniveau ① ODU direkt am Boden, Anschluss nach hin- ② ODU mit Bodenkonsole, Anschluss nach hinten ③ ④ Abdichtung Rohrleitung Wanddurchführung mit 1 % Gefälle nach au- ßen; luft- und wasserdicht 6.7.2 Wanddurchführung unter Erdniveau ① ODU mit Bodenkonsole, Anschluss nach un- ②...
- Seite 46 Technische Daten CHA-16-Monoblock Technische Daten CHA-16.20-400V-M2 CS-C2 CHA-16.20-400V-M2 CS-e9-C2 Saisonale Effizienzwerte bei durchschnittlichen Klimaverhältnissen Energieeffizienzklasse Heizen 35 °C A+++ SCOP 35 °C 5,46 ƞ 35 °C Energieeffizienzklasse Heizen 55 °C A+++ SCOP 55 °C 3,92 ƞ 55 °C Energieeffizienzklasse Kühlen 7 °C SEER 7 °C ƞ 7 °C Energieeffizienzklasse Kühlen 18 °C A+++ SEER 18 °C 5,09...
- Seite 47 Technische Daten CHA-16.20-400V-M2 CS-C2 CHA-16.20-400V-M2 CS-e9-C2 A7/W35 Nennleistung nach EN14511 kW / - 7,3 / 5,7 A-7/W35 Nennleistung nach EN14511 kW / - 11,9 / 3,2 A-7/W35 Maxleistung kW / - 16,7 / 3,0 A-7/W45 Maxleistung kW / - 16,1 / 2,5 A-7/W55 Maxleistung kW / - 15,9 / 2,1...
- Seite 48 Technische Daten CHA-16.20-400V-M2 CS-C2 CHA-16.20-400V-M2 CS-e9-C2 Nennvolumenstrom bei 5 K Spreizung l/min Mindestvolumenstrom für Abtauung l/min Restförderhöhe bei Mindestvolumenstrom mbar für Abtauung Maximaler Betriebsdruck Wärmequelle Luftvolumenstrom im Nennbetriebspunkt m³ / h 6400 Anschlüsse IDU: 35 x 1 mm Vorlauf von ODU, Heizung Vorlauf, WW-Vor- lauf ODU: 2“...
- Seite 49 Technische Daten CHA-16.20-400V-M2 CS-C2 CHA-16.20-400V-M2 CS-e9-C2 Maximale Stromaufnahme Elektroheizelement (nur bei CHA-16.20-400V-M2 CS-e9-C2) Elektrischer Anschluss 3~NPE, 400VAC, 50Hz, 16A(B) Max. Leistungsaufnahme Elektroheizele- ment Max. Stromaufnahme Elektroheizelement (400VAC) Max. Leistungsaufnahme Heizkreispumpe 3 - 140 Max. Leistungsaufnahme Standby Schutzart IP 20 für Energieversorger relevante Informationen * vorläufige Werte Mindestanforderung Software Software...
- Seite 50 Abmessungen 7.3.1 Abmessungen IDU ① ② Vorlauf ODU Ø 35 x 1 mm Vorlauf Heizung Ø 35 x 1 mm ③ Schlauch Sicherheitsventil DN 25 ④ Vorlauf Warmwasserspeicher Ø 35 x 1 mm ⑤ Elektrischer Anschluss CHA-16/20 Technische Daten 4801847 | 202311...
- Seite 51 7.3.2 Abmessungen ODU ① Vorlauf ODU G 2 Innengewinde ② Rücklauf ODU G 2 Innengewinde ③ Kondensatstutzen DN 50 7.3.3 Abmessungen ODU mit Bodenkonsole ① Vorlauf ODU G 2 Innengewinde ② Rücklauf ODU G 2 Innengewinde ③ Kondensatstutzen DN 50 CHA-16/20 4801847 | 202311 Technische Daten...
- Seite 52 Anhang Schaltplan IDU X6:1 X8:8 X4:1 N’ VIS RX VIS TX wBus eBus +3V3 +23V L1’ N’ X3:1 L1’ N’ +23V E2/ SAF e BUS Netz X1:1 X2:1 X11:1 Netz E-Heizung 19 20 21 22 23 CHA-16/20 Anhang 4801847 | 202311...
- Seite 53 Vorlauftemperatur T_Kessel Druck Heizkreis PWM-Ansteuerung Zubringer-/Heizkreispumpe (ZHP) Durchfluss Heizkreis Ausgang 3-Wege-Umschaltventil Heizen / Warmwasser (3WUV HZ/WW intern) WOLF Link home LAN-/WLAN-Schnittstellenmodul (optional) Kontaktplatine AM/BM-2 Spannungsversorgung Steuerung IDU 230 VAC / 50 Hz Ausgang 3-Wege-Umschaltventil Heizen / Kühlen (3WUV HZ/K) 230 VAC / 50 Hz Netzschalter (IDU) Service-Schnittstelle (zur ODU)
- Seite 54 Schaltplan ODU Ferrit CHA-16/20 Anhang 4801847 | 202311...
- Seite 55 Ziffer Bezeichnung Anschlusskasten Inverter Kältekreisreglerplatine HPM-3 Modbus- und Service-Schnittstelle (MBS zur IDU) Verdichter Hochdruckschalter Netzfilter (AC-Filter) 4/2-Wegeventil Ventilator Service-Schnittstelle (ODU) Durchfluss ODU P_Hochdruck P_Niederdruck P_Sammler T_Steuerungskasten T_Vorlauf (T_Kessel2 / Kesseltemperatur2) T_Rücklauf T_Heißgas T_Zuluft T_Sauggas Expansionsventil EEV2 (Kühlen) Expansionsventil EEV1 (Heizen) CHA-16/20 4801847 | 202311 Anhang...
- Seite 56 Warmwasserbereitung (selbstständig durch Wärmepumpe) INFO Nach Konfigurationsänderung am Anzeigemodul AM die gesamte Anlage neu starten (Netz Aus / 10 Sek. warten / Netz Ein)! Weitere Dokumente Hydraulikdatenbank www.WOLF.eu Planungsunterlage Hydraulische Systemlösungen In der IDU ist ein 3-Wege-Umschaltventil Heizung/Warmwasser und eine Zubringer-/Heizkreispumpe integriert. CHA-16/20 Anhang...
- Seite 57 HINWEIS Absperrorgane, Entlüftungen und sicherheitstechnische Maßnahmen sind in den Prinzipsche- matas nicht komplett eingezeichnet. Diese sind gemäß den gültigen Normen und Vorschriften anlagenspezifisch zu erstellen. Hydraulische und elektrische Details aus den Planungsunterlagen Hydraulische Systemlösun- gen entnehmen! Für Aktive Kühlung gegebenenfalls benötigte Taupunktwächter anlagenspezifisch positionie- ren! In der IDU ist ein 3-Wege-Umschaltventil Heizung/Warmwasser und eine Zubringer-/Heizkreis- pumpe integriert.
- Seite 58 Beispiel 2: • Luft-/Wasser-Wärmepumpe CHA-Monoblock • Reihenspeicher • Ein Heizkreis • Warmwasserbereitung • Aktive Kühlung mit min. Wassertemperatur 7 °C in Verbindung mit einem zusätzlichen 3-Wege-Umschalt- ventil ① ② ③ ④ Warmwasserspeicher Speicherfühler ⑤ Heizkreis ⑥ Reihenspeicher ⑦ 3-Wege-Umschaltventil Heizen / Kühlen ⑧...
- Seite 59 8.3.2 Anlagenkonfiguration 02 Beispiel 1: • Luft-/Wasser-Wärmepumpe CHA-Monoblock • Reihenspeicher • Mischerkreis mit Mischermodul MM • Warmwasserbereitung ① ② ③ Warmwasserspeicher ④ Speicherfühler ⑤ Mischerkreis ⑥ Reihenspeicher ⑦ Maximalthermostat ⑧ Vorlauffühler Mischerkreis ⑨ ⑩ Mischerkreispumpe Mischer ⑪ Schlammabscheider mit Magnetitabschei- ⑫ Schmutzfänger CHA-16/20 4801847 | 202311...
- Seite 60 Beispiel 2: • Luft-/Wasser-Wärmepumpe CHA-Monoblock • Reihenspeicher • Mischerkreis mit Mischermodul MM • Warmwasserbereitung • Aktive Kühlung mit minimaler Wassertemperatur 7 °C in Verbindung mit einem zusätzlichen 3-Wege-Um- schaltventil möglich ① ② ③ Warmwasserspeicher ④ Speicherfühler ⑤ Mischerkreis ⑥ Reihenspeicher ⑦ ⑧ Maximalthermostat Vorlauffühler Mischerkreis ⑨...
- Seite 61 8.3.3 Anlagenkonfiguration 11 Beispiel 1: • Luft-/Wasser-Wärmepumpe CHA-Monoblock • Trennspeicher • Ein Heizkreis • Warmwasserbereitung ① ② ③ Warmwasserspeicher ④ Speicherfühler ⑤ ⑥ Trennspeicher Heizkreis ⑦ Heizkreispumpe ⑧ Sammlertemperaturfühler im Vorlaufbereich des Trennspeichers o.ä. montieren! ⑨ Schlammabscheider mit Magnetitabschei- ⑩ Schmutzfänger CHA-16/20 4801847 | 202311...
- Seite 62 Beispiel 2: • Luft-/Wasser-Wärmepumpe CHA-Monoblock • Trennspeicher • Ein Heizkreis • Warmwasserbereitung • Aktive Kühlung mit minimaler Wassertemperatur 7 °C in Verbindung mit zusätzlichen Ventilen (2 x 3-Wege- Umschaltventil, Sperrventil, Überströmventil) möglich ① ② ③ ④ Warmwasserspeicher Speicherfühler ⑤ Trennspeicher ⑥ Heizkreis ⑦...
- Seite 63 8.3.4 Anlagenkonfiguration 12 Beispiel 1: • Luft-/Wasser-Wärmepumpe CHA-Monoblock • Trennspeicher • Gasbrennwertgerät CGB-2 (Ansteuerung über eBus) • Mischerkreis mit Mischermodul MM • Warmwasserbereitung ① ② ③ ④ Gasbrennwertgerät CGB-2 Warmwasserspeicher ⑤ Speicherfühler ⑥ Trennspeicher ⑦ Sammlertemperaturfühler im Vorlaufbereich ⑧ Mischerkreis des Trennspeichers o.ä. montieren! ⑨...
- Seite 64 Beispiel 2: • Luft-/Wasser-Wärmepumpe CHA-Monoblock • Schichtenspeicher BSP-W • Gasbrennwertgerät CGB-2 (Ansteuerung über eBus) • Mischerkreis mit Mischermodul MM • Warmwasserbereitung • Keine Kühlung ① ② ③ ④ Gasbrennwertgerät CGB-2 3-Wege-Umschaltventil Heizen / Warmwas- ⑤ 3-Wege-Umschaltventil Heizen / Warmwas- ⑥ Schichtenspeicher BSP-W ⑦...
- Seite 65 8.3.5 Anlagenkonfiguration 51 Externe Anforderung / Steuerung durch Gebäudeleittechnik über 0 - 10 V Signal an Eingang E2/SAF: 0 V ≤ U < 1,2 V → Wärmepumpe AUS 1,2 V ≤ U ≤ 4,0 V → 0-100 % Verdichter Kühlbetrieb (1...15 % → 15 %) (15...100 % → 15...100 %) 4,2 V ≤ U ≤ 7,0 V →...
- Seite 66 Beispiel: • Luft-/Wasser-Wärmepumpe CHA-Monoblock • 0 - 10 V Ansteuerung (am Eingang E2/SAF) • Aktive Kühlung möglich 0 - 10 V ① ② ③ Speicherfühler ④ Schlammabscheider mit Magnetitabschei- ⑤ Schmutzfänger 8.3.6 Anlagenkonfiguration 52 Externe Anforderung / Steuerung durch Gebäudeleittechnik Über potentialfreien Kontakt an Eingang E2/SAF: Offen →...
- Seite 67 Beispiel: • Luft-/Wasser-Wärmepumpe CHA-Monoblock • On - Off Ansteuerung (am Eingang E2/SAF) • Keine Kühlung On - Off ① ② ③ Speicherfühler ④ Schlammabscheider mit Magnetitabschei- ⑤ Schmutzfänger Auslegung Bivalenzpunkt 8.4.1 Auslegungsbeispiel Heizwärmebedarf (Gebäudeheizlast) für Neubau nach DIN 4701 oder EN 12831 von 17,2 kW. Es wird von einem Warmwasserbedarf für 4 Personen (0,25 kW/Person) und einer Normaußentemperatur von -15 °C ausgegan- gen.
- Seite 68 Notwendige Spitzenleistung der Wärmepumpenanlage Gebäudeheizlast (Gebäudewärmebedarf, Heizwärmebedarf) Leistungsbedarf zur Warmwasserbereitung Heizleistung des Elektroheizelements E-Stab Heizleistung der Wärmepumpe bei Normaußentemperatur WP,Tn Sperrzeitfaktor 8.4.2 Diagramm zur Ermittlung von Bivalenzpunkt und Leistung Elektroheizelement Heizleistung CHA-16/20 [°C] Lufteintrittstemperatur Abb. 3: Heizleistung CHA-16/20 bei einem Vorlauf von 25 °C CHA-16/20 Anhang 4801847 | 202311...
- Seite 69 [°C] Lufteintrittstemperatur Abb. 4: Heizleistung CHA-16/20 bei einem Vorlauf von 35 °C [°C] Lufteintrittstemperatur Abb. 5: Heizleistung CHA-16/20 bei einem Vorlauf von 45 °C CHA-16/20 4801847 | 202311 Anhang...
- Seite 70 [°C] Lufteintrittstemperatur Abb. 6: Heizleistung CHA-16/20 bei einem Vorlauf von 55 °C [°C] Lufteintrittstemperatur Abb. 7: Heizleistung CHA-16/20 bei einem Vorlauf von 65 °C CHA-16/20 Anhang 4801847 | 202311...
- Seite 71 Kühlleistung CHA-16/20 [°C] Lufteintrittstemperatur Abb. 8: Kühlleistung CHA-16/20 bei einem Vorlauf von 18 °C [°C] Lufteintrittstemperatur Abb. 9: Kühlleistung CHA-16/20 bei einem Vorlauf von 7 °C CHA-16/20 4801847 | 202311 Anhang...
- Seite 72 Technische Parameter nach (EU) Nr. 813/2013 8.7.1 CHA-16.20-400V-M2 CS-C2 · CHA-16.20-400V-M2 CS-e9-C2 CHA-16.20-400V-M2 CS-C2 CHA-16.20-400V-M2 CS-e9-C2 Luft-Wasser-WP (Ja / Nein) Wasser-Wasser-WP (Ja / Nein) Nein Nein Sole-Wasser-WP (Ja / Nein) Nein Nein Niedertemperatur-WP (Ja / Nein) Nein Nein Mit Zusatzheizgerät (Ja / Nein) Nein Nein...
- Seite 73 6400 6400 durchsatz, außen Für Wasser/Sole-Wasser-WP: Wasser oder Sole-Nenndurchsatz Kontakt WOLF GmbH, Industriestraße 1, D-84048 Mainburg * Für Heizgeräte und Kombiheizgeräte mit Wärmepumpe ist die Wärmenennleistung P gleich der Ausle- rated gungslast im Heizbetrieb P und die Wärmenennleistung eines Zusatzheizgerätes P gleich der zusätzli-...
- Seite 74 Restförderhöhe Heiz- / Kühlkreis 1050 1000 [l/min] Volumenstrom ① Kennlinie CHA-16 ② Nennvolumenstrom CHA-16 bei 5 K Sprei- zung Druckverlust 3-Wege-Umschaltventil DN 32 Ventilstellung Kvs-Wert Warmwasser Heizung CHA-16/20 Anhang 4801847 | 202311...
- Seite 75 8.10 Anwendungsbereich für Heiz- und Kühlbetrieb Heizbetrieb [°C] Zulufttemperatur ① ② max. Heizwassertemperatur min. Zulufttemperatur Heizbetrieb ③ max. Zulufttemperatur Heizbetrieb Kühlbetrieb [°C] Zulufttemperatur ① min. Kühlwassertemperatur ② min. Zulufttemperatur Kühlbetrieb ③ max. Zulufttemperatur Kühlbetrieb CHA-16/20 4801847 | 202311 Anhang...
- Seite 76 Notizen CHA-16/20 4801847 | 202311...
- Seite 77 CHA-16/20 4801847 | 202311...
- Seite 78 CHA-16/20 4801847 | 202311 4801847 | 202311...
- Seite 80 Änderungen vorbehalten. Bitte beachten Sie, dass auf den Produktbildern allein das Produkt von WOLF abgebildet ist. Zusätzlich erforderlich sind meist Zu- und Ableitungen, die von außen an das WOLF-Produkt herangeführt werden. Für die Richtigkeit dieser Broschüre übernimmt die WOLF Gruppe keine Haftung und Gewährleistung. Abbildungen zeigen teilweise Sonderzubehör.
