Rücklauf
Wärmepumpe

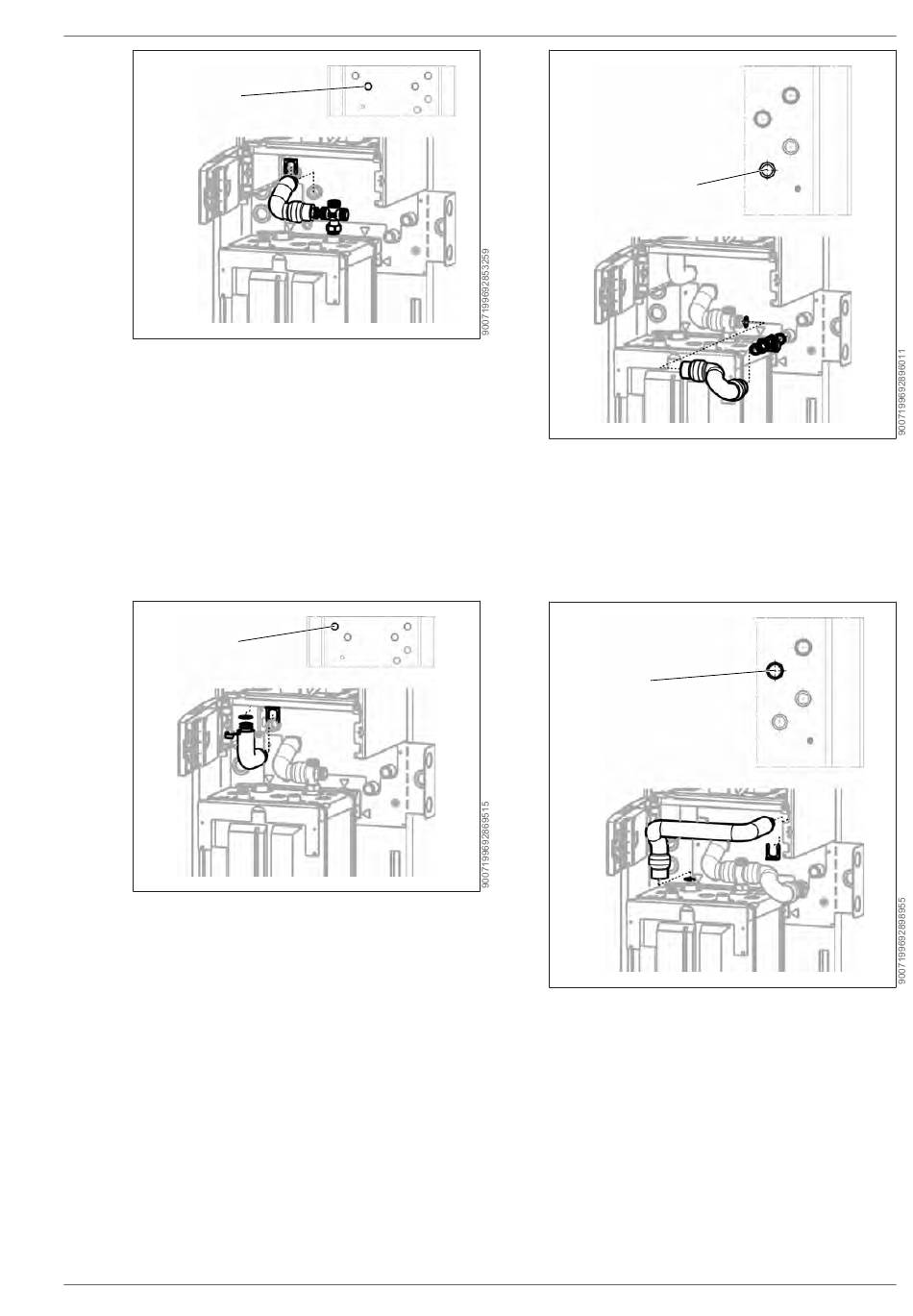

15. Kreuzstück (Pos. 9.1) mit Flachdichtung
(Pos. 9.17) auf Pufferspeicher „An-
schluss 2" montieren.
16. Wellrohr Rücklauf WP (Pos. 9.6) an O-
Ring-Seite einfetten, in die Steckverbindung
am Rücklauf WP in den Speicher stecken
und mit rechteckigem Clip (Pos. 9.13) si-
chern.
17. Überwurfmutter-Seite mit Flachdichtung
(Pos. 9.17) am Kreuzstück festschrauben.
Vorlauf
Wärmepumpe
18. Wellrohr Vorlauf WP (Pos. 9.5) mit O-Ring
(Pos. 9.15) versehen, einfetten und in die
Inneneinheit einstecken und mit dem Ver-
rohrungsclip DN 28 (Pos. 9.14) sichern.
19. Andere Seite (mit beiden O-Ringen) einfet-
ten, in die Steckverbindung am Vorlauf WP
in den Speicher stecken und mit rechtecki-
gem Clip (Pos. 9.13) sichern.
3066098 | 202311
Rücklauf
Warmwasser
20. T- Stück (Pos. 19.2) mit Flachdichtung
(Pos. 19.21) an Speicher Rücklauf WW ge-
mäß Bild montieren.
21. Wellrohr (Pos. 19.10) mit Flachdichtungen
(Pos. 19.21) an Kreuzstück und T- Stück
festschrauben.
Vorlauf
Heizkreis
22. Wellrohr Vorlauf Heizung (Pos. 9.8) an O-
Ring-Seite einfetten, in die Steckverbindung
Vorlauf HK in den Speicher stecken und mit
rechteckigen Clip (Pos. 9.13) sichern.
23. Überwurfmutter-Seite mit Flachdichtung
(Pos. 9.17) am Pufferspeicher „Anschluss
3" festschrauben.
