CHC

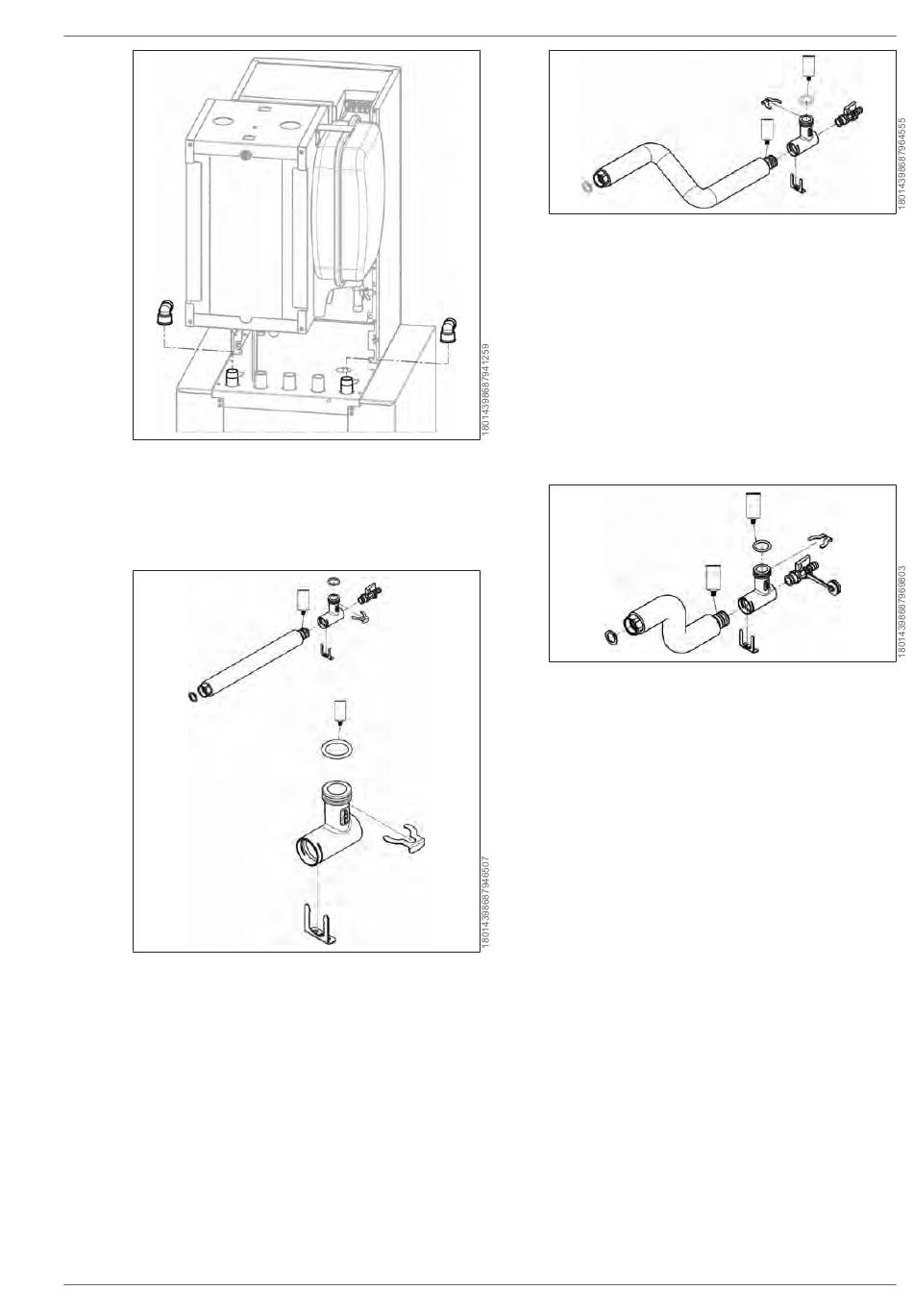

18. 2x Anschlussbogen (Pos. 6.3) an Rohrge-
windeanschluss (VL Speicher) und (RL
Speicher) mit geeignetem Dichtmaterial auf-
dichten. Anschlüsse müssen in Richtung
der Inneneinheit zeigen.
19. KFE-Kugelhahn (Pos. 6.2) in Anschlusswin-
kel (Pos. 6.1) einschrauben.
20. Wellrohr Vorlauf Speicher (Pos. 6.9) an O-
Ring-Seite einfetten, in Anschlusswinkel
einstecken und mit rechteckigen Clip
(Pos. 6.15) sichern.
21. O-Ring (Pos. 6.17) in Nut am Anschluss-
winkel einsetzen und einfetten.
22. Flachdichtung (Pos. 6.20) für anschließen-
de Montage vorbereiten.
3066098 | 202311
23. KFE-Kugelhahn (Pos. 6.2) in Anschlusswin-
kel (Pos. 6.1) einschrauben.
24. Wellrohr Vorlauf Heizung (Pos. 6.10) an O-
Ring-Seite einfetten, in Anschlusswinkel
einstecken und mit rechteckigen Clip
(Pos. 6.15) sichern.
25. O-Ring (Pos. 6.17) in Nut am Anschluss-
winkel einsetzen und einfetten.
26. Flachdichtung (Pos. 6.20) für anschließen-
de Montage vorbereiten.
27. KFE-Kugelhahn (Pos. 6.2) in Anschlusswin-
kel (Pos. 6.1) einschrauben.
28. Wellrohr Rücklauf Wärmepumpe
(Pos. 6.12) an O-Ring-Seite einfetten, in
Anschlusswinkel einstecken und mit rechte-
ckigen Clip (Pos. 6.15) sichern.
29. O-Ring (Pos. 6.17) in Nut am Anschluss-
winkel einsetzen und einfetten.
30. Flachdichtung (Pos. 6.20) für anschließen-
de Montage vorbereiten.
