Wolf CHC-Monoblock 200 Betriebsanleitung Für Die Fachkraft Seite 94

7 | CHC-Monoblock 300

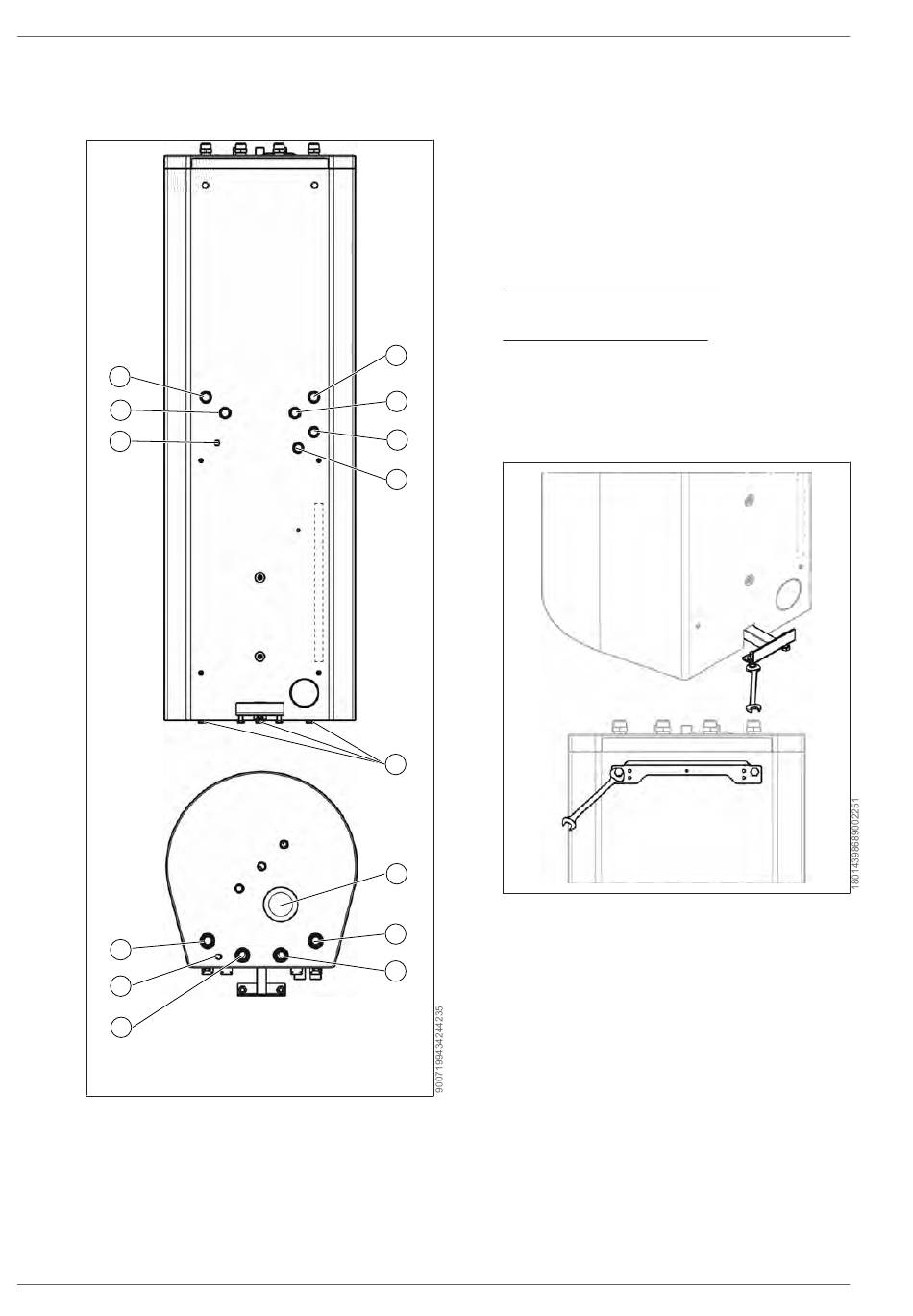

7.10 Montage Center-300-S50 Hybrid mit
Zubehör für seitlichen
Heizkreisanschluss
14
13
12
11
10
9
Anschlüsse SEW-2-300 Speicher
1 RL HK Rücklauf
Heizkreis
3 VL WW Vorlauf
Warmwasser
5 Fussschrauben
7 RL HK Rücklauf
Heizkreis
94 | WOLF GmbH
1
2
3
4
5
6
7
8
2 VL HK Vorlauf
Heizkreis
4 RL WW Rücklauf
Warmwasser
6 Schutzanode
8 VL HK Vorlauf
Heizkreis
9 Rücklauf zur Au-
ßeneinheit
11 Vorlauf von der
Außeneinheit
13 Rücklauf zur Au-
ßeneinheit
Folgendes Werkzeug wird für die Montage
empfohlen:
Verstellbarer Zangenschlüssel
Zum Festschrauben der Verschraubungen.
Rohrnippel 1" x ca. 100 mm
Zum Herausziehen der Überwurfmutter aus der
Dämmung.
1. Fußschrauben (5) montieren und ausrich-
ten.
2. Speicher ausrichten und Stellschrauben am
Stützfuß bis zum Boden drehen.
3. Haltewinkel (In Verpackungseinheit Innen-
einheit enthalten) mit Schrauben (bereits
am Speicher montiert) montieren und aus-
richten.
CHC
10 Kabeldurchfüh-
rung für Spei-
cherfühler
12 Kabeldurchfüh-
rung für Spei-
cherfühler
14 Vorlauf von der
Außeneinheit
3066098 | 202311
